Przychodnie specjalistyczne są miejscami, przez które każdego dnia przechodzi wielu pacjentów, pracowników i osób towarzyszących. W takich obiektach szczególne znaczenie ma bezpieczeństwo ludzi, ochrona wartościowego wyposażenia oraz możliwość szybkiego wyjaśnienia zdarzeń występujących w strefie wejściowej, rejestracji, poczekalniach, na korytarzach czy parkingu. Odpowiednio zaprojektowany monitoring może ograniczyć ryzyko kradzieży i aktów wandalizmu, a także ułatwić personelowi reagowanie na sytuacje wymagające pomocy.

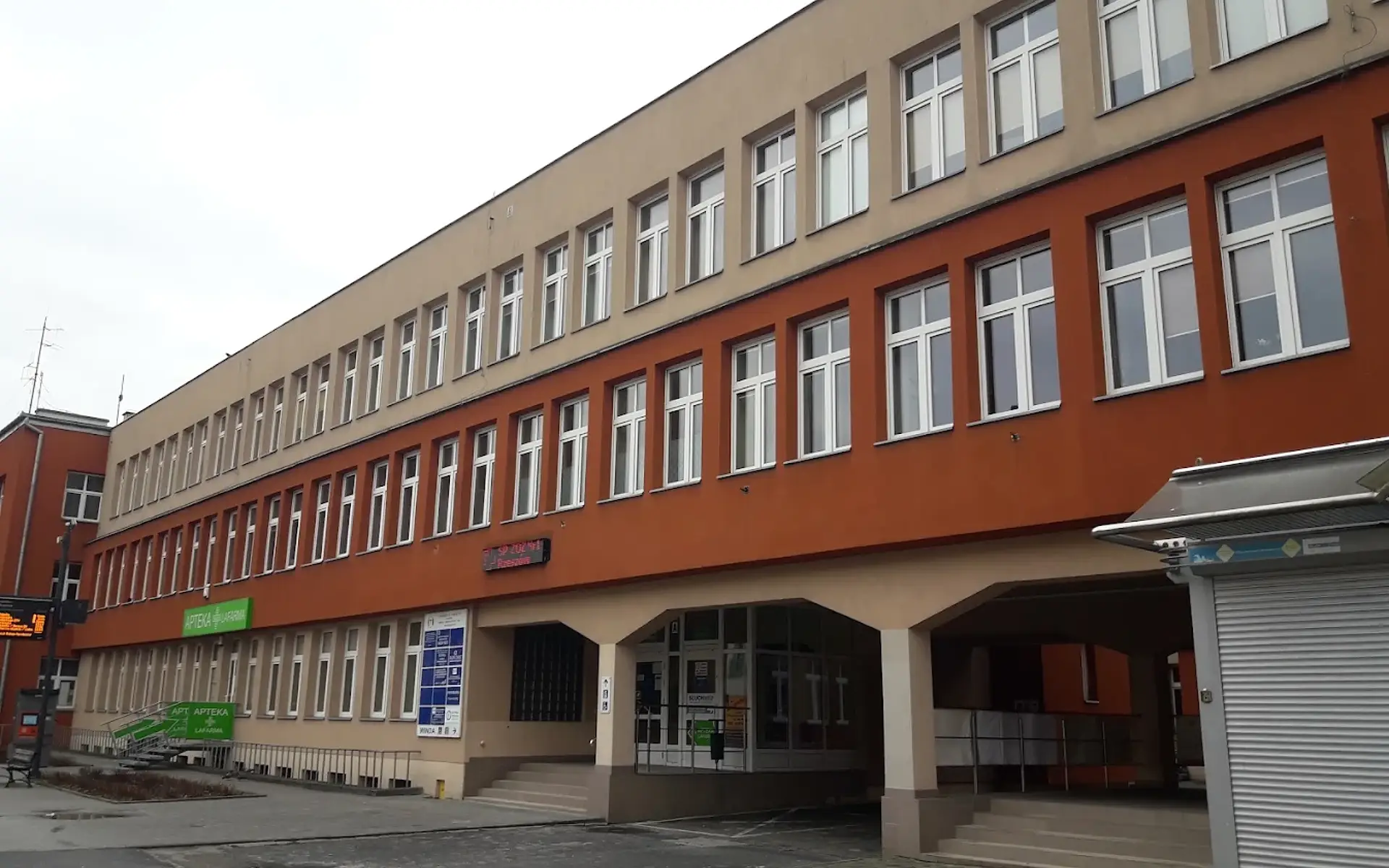

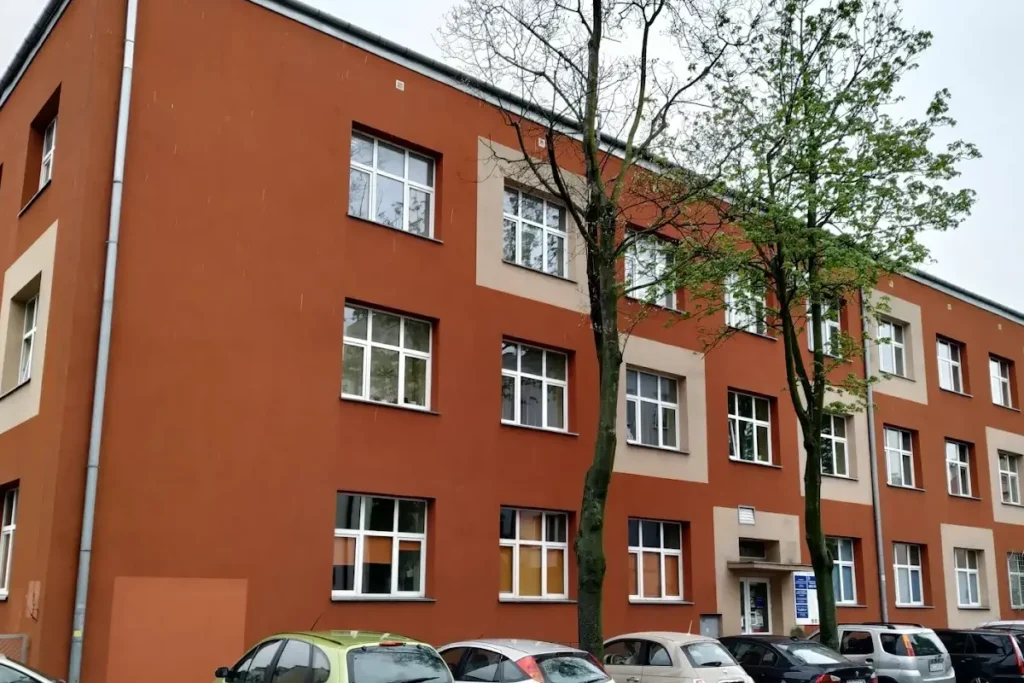

Opisywana realizacja przedstawia montaż kamer Hikvision w przychodni specjalistycznej znajdującej się w Rzeszowie. System objął trzypiętrowy budynek, wejścia do obiektu, klatki schodowe, okolice windy, zaplecze, elewację oraz parking. Ze względu na medyczny charakter placówki wszystkie kamery IP zostały rozmieszczone tak, aby obserwowały wyłącznie przestrzenie wspólne i komunikacyjne, bez obejmowania wnętrz gabinetów, pomieszczeń zabiegowych oraz innych miejsc wymagających zachowania prywatności.
— Cel, który miał spełniać montaż kamer Hikvision w przychodni
Podstawowym celem inwestycji było zwiększenie bezpieczeństwa pacjentów i pracowników oraz zapewnienie nadzoru nad najważniejszymi częściami budynku. Monitoring miał umożliwić obserwowanie osób wchodzących do przychodni i opuszczających obiekt, zabezpieczyć dostęp do zaplecza pracowniczego oraz ograniczyć liczbę martwych stref na korytarzach i w poczekalniach.
Istotnym zadaniem systemu monitoringu wizyjnego była również ochrona wyposażenia medycznego, infrastruktury technicznej i pozostałego mienia znajdującego się w obiekcie. Zapis z kamer może pomóc w ustaleniu przebiegu sytuacji konfliktowej, uszkodzenia wyposażenia, kradzieży lub innego nietypowego zdarzenia. Monitoring nie zastępuje personelu ani obowiązujących procedur bezpieczeństwa, ale stanowi ich ważne uzupełnienie.
Kolejnym założeniem było zapewnienie czytelnego obrazu niezależnie od pory dnia i warunków oświetleniowych. Dotyczyło to zwłaszcza wejść, elewacji i parkingu, gdzie natężenie światła może szybko się zmieniać. System musiał jednocześnie pozostać wygodny w obsłudze i umożliwiać sprawne wyszukiwanie potrzebnych nagrań. Dzięki temu montaż kamer Hikvision w przychodni pozwolił stworzyć rozwiązanie dopasowane do sposobu funkcjonowania całej placówki.
— Jakie urządzenia wybraliśmy podczas montażu monitoringu w przychodni
Podczas realizacji wykorzystaliśmy łącznie 20 kamer IP marki Hikvision. Zamiast instalować jeden model w całym budynku, dobraliśmy cztery rodzaje urządzeń odpowiadające warunkom panującym w poszczególnych przestrzeniach. Przy wyborze uwzględniliśmy między innymi wielkość obserwowanego obszaru, dostępne oświetlenie, odległość od najważniejszych punktów oraz ryzyko przypadkowego uszkodzenia urządzenia.

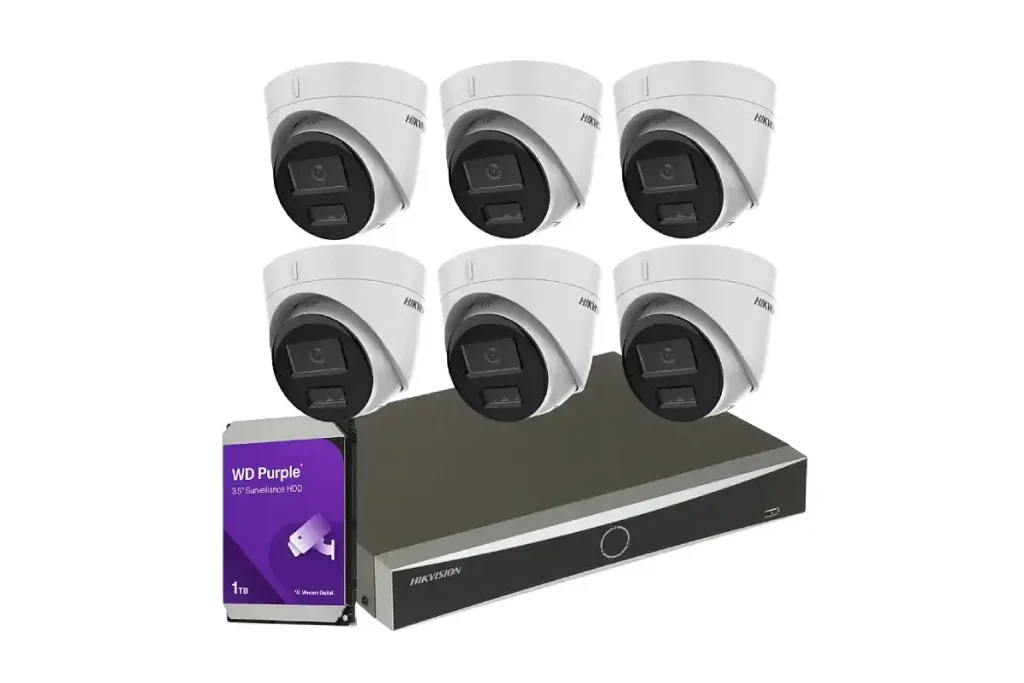

Najliczniejszą grupę stanowiły kamery Hikvision DS-2CD1343G2-LIU 4 Mpx – zastosowaliśmy 2 zestawy po 6 sztuk czyli łącznie 12 kamer. Zostały one zamontowane przy rejestracji, w strefie wejściowej, poczekalniach oraz na korytarzach wszystkich kondygnacji. Konstrukcja typu turret jest estetyczna i stosunkowo dyskretna, dlatego dobrze sprawdza się jako kamera wewnętrzna w placówce medycznej. Rozdzielczość 4 Mpx pozwala uzyskać czytelny obraz przestrzeni wspólnych, a szerokie pole widzenia umożliwia objęcie większej części poczekalni lub ciągu komunikacyjnego.
Model DS-2CD1343G2-LIU wykorzystuje technologię Smart Hybrid Light, wykrywanie ludzi i pojazdów oraz kompresję H.265+. Ostatnia z wymienionych funkcji pomaga ograniczyć zapotrzebowanie na przestrzeń dyskową bez rezygnowania z odpowiedniej jakości nagrań. Był to więc racjonalny wybór w miejscach, w których kamery do monitoringu pracują przez wiele godzin i obserwują intensywnie użytkowane przestrzenie.

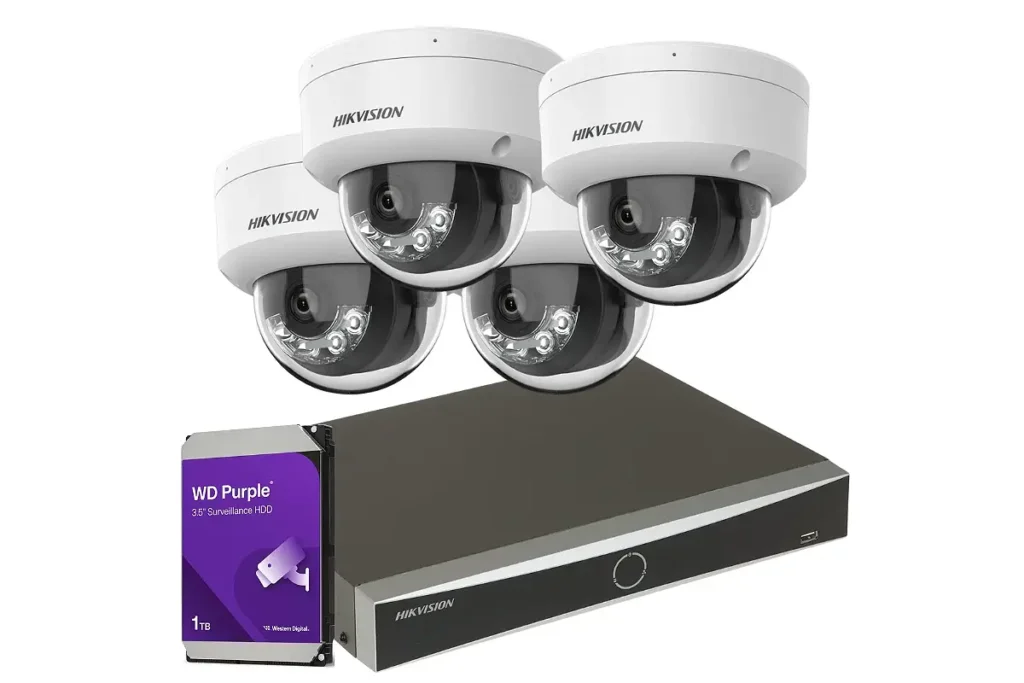

W lokalizacjach bardziej narażonych na przypadkowe uderzenia lub próby ingerencji zamontowaliśmy zestaw składający się z 4 kamer kopułkowych Hikvision DS-2CD1143G2-LIU 4 Mpx. Urządzenia przeznaczyliśmy do obserwacji klatek schodowych, okolic windy, wejścia pracowniczego oraz ciągu prowadzącego na zaplecze. O wyborze modelu zdecydowała kompaktowa obudowa o klasie odporności mechanicznej IK08. Kamera ma także szczelność IP67 oraz szeroki zakres dynamiki WDR 120 dB, który pomaga zachować czytelność obrazu w miejscach łączących ciemniejsze wnętrze z jasno oświetlonymi drzwiami lub oknami.

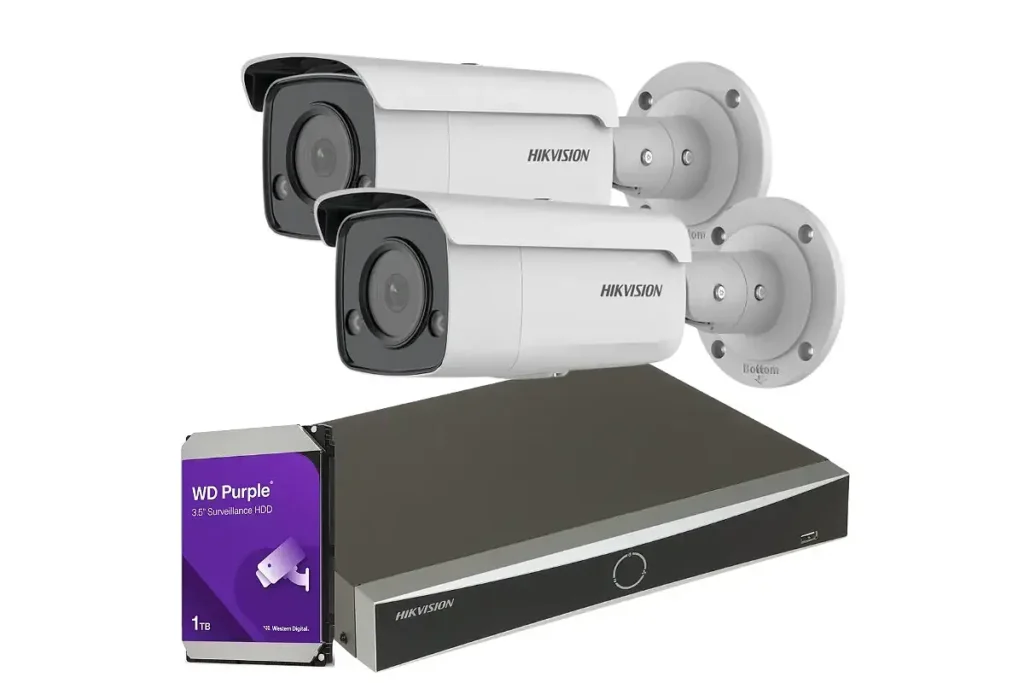

Główne i dodatkowe wejście do przychodni zabezpieczyły 2 kamery Hikvision DS-2CD2T47G2-L 4 Mpx wykorzystujące technologie ColorVu i AcuSense. ColorVu umożliwia uzyskanie kolorowego obrazu także przy słabym oświetleniu, co pomaga rozpoznawać szczegóły, takie jak kolor ubrania lub pojazdu. AcuSense odpowiada za klasyfikowanie ludzi i pojazdów, ograniczając liczbę niepotrzebnych alarmów powodowanych przez opady, zwierzęta albo poruszające się elementy otoczenia. Widoczna tubowa obudowa pełni przy wejściach również funkcję prewencyjną.

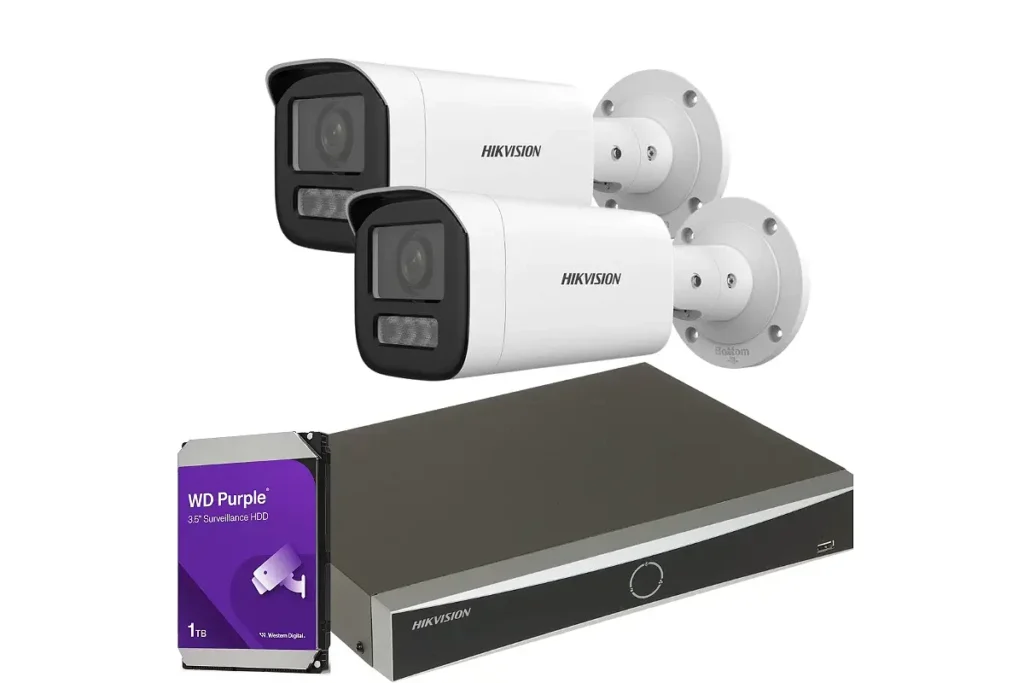

Do obserwacji parkingu, dojścia do budynku, elewacji i strefy technicznej wybraliśmy 2 kamery zewnętrzne Hikvision DS-2CD1663G2-LIZU 6 Mpx. Wyższa rozdzielczość pozwala zachować więcej szczegółów podczas nadzorowania większego terenu, natomiast regulowany obiektyw zmiennoogniskowy umożliwia dopasowanie szerokości kadru podczas uruchamiania instalacji. Kamera może obejmować rozległy fragment parkingu albo zostać skierowana na węższy obszar, taki jak przejście lub wejście techniczne. Jej obudowa jest przystosowana do całorocznej pracy na zewnątrz.
Pomożemy Ci w ich wyborze, wycenimy koszt całej inwestycji i profesjonalnie zamontujemy!
— Ustalenia poprzedzające montaż kamer Hikvision w przychodni
Właściwy montaż kamer Hikvision w przychodni poprzedziła wizja lokalna, podczas której sprawdziliśmy układ budynku, liczbę wejść, długość korytarzy oraz rozmieszczenie poczekalni, rejestracji, klatek schodowych i pomieszczeń zaplecza. Na tej podstawie ustaliliśmy liczbę kamer wewnętrznych i zewnętrznych, ich planowane pola widzenia oraz miejsca, w których mogłyby powstać martwe strefy.
Podczas wizji lokalnej wyznaczyliśmy również przebieg tras kablowych, możliwe miejsca wykonania przewiertów oraz lokalizację szafy teletechnicznej. Sprawdziliśmy możliwość wykorzystania sufitów podwieszanych i istniejących szachtów instalacyjnych do przeprowadzenia przewodów pomiędzy kondygnacjami. Pozwoliło to ograniczyć widoczność instalacji i zaplanować prace w taki sposób, aby nie utrudniały funkcjonowania przychodni.
Przed rozpoczęciem montażu uzgodniliśmy także kierunki obserwacji. Szczególną uwagę zwróciliśmy na to, aby kamery nie obejmowały wnętrz gabinetów, ekranów komputerów w rejestracji ani miejsc, w których mogłyby być widoczne dokumenty pacjentów. Takie przygotowanie ma duże znaczenie zarówno przy zabezpieczaniu placówek medycznych, jak i w innych realizacjach obejmujących monitoring obiektów cywilnych.
— Przygotowanie instalacji przed montażem kamer Hikvision w przychodni
Przed rozpoczęciem właściwego montażu kamer Hikvision w przychodni przygotowaliśmy trasy przewodów oraz wszystkie punkty instalacyjne. Okablowanie poprowadziliśmy nad sufitami podwieszanymi, w istniejących szachtach teletechnicznych oraz w estetycznych korytach instalacyjnych. W miejscach, w których wymagał tego układ budynku, wykonaliśmy również zabezpieczone przewierty przez ściany i stropy.
System zaprojektowaliśmy w technologii IP z zasilaniem PoE. Dzięki temu do każdego punktu doprowadziliśmy jeden przewód sieciowy, który odpowiada zarówno za transmisję obrazu, jak i zasilanie kamery. Takie rozwiązanie ograniczyło liczbę przewodów i dodatkowych zasilaczy, uporządkowało całą instalację oraz ułatwi jej późniejszą diagnostykę, konserwację i ewentualną rozbudowę.
Po przygotowaniu tras kablowych, zakończeniu i sprawdzeniu przewodów mogliśmy przejść do właściwego montażu urządzeń w poszczególnych strefach przychodni. Tak przygotowana infrastruktura usprawniła późniejszy montaż kamer Hikvision w przychodni oraz pozwoliła uporządkować wszystkie elementy systemu.
— Przebieg montażu kamer Hikvision w przychodni
Montaż kamer Hikvision w przychodni przeprowadziliśmy etapami, dzieląc prace według kondygnacji i przeznaczenia poszczególnych przestrzeni. Pozwoliło to sprawnie wykonać instalację bez nadmiernego zakłócania codziennego funkcjonowania placówki.

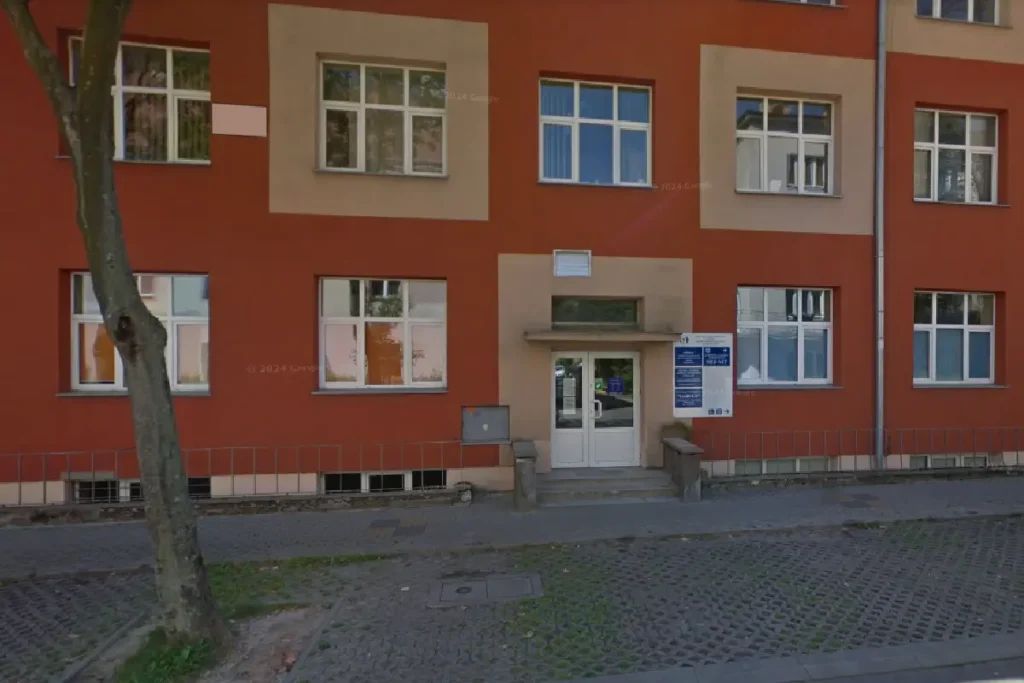

Przy głównym i dodatkowym wejściu zamontowaliśmy dwie kamery DS-2CD2T47G2-L. Urządzenia ustawiliśmy tak, aby obejmowały osoby zbliżające się do drzwi, wchodzące do budynku i opuszczające przychodnię. Przewody wyprowadziliśmy przez zabezpieczone przewierty w ścianach zewnętrznych, a wszystkie miejsca przejść zostały dokładnie uszczelnione przed wilgocią.
Kamery DS-2CD1663G2-LIZU przeznaczone do obserwacji parkingu i otoczenia budynku zamontowaliśmy na elewacji. Przewody na zewnątrz zabezpieczyliśmy w rurach lub korytach odpornych na działanie promieniowania UV i zmiennych warunków atmosferycznych. Dzięki umieszczeniu urządzeń na budynku możliwe było objęcie wymaganych stref bez wykonywania przekopów, stawiania dodatkowych słupów i naruszania nawierzchni parkingu.

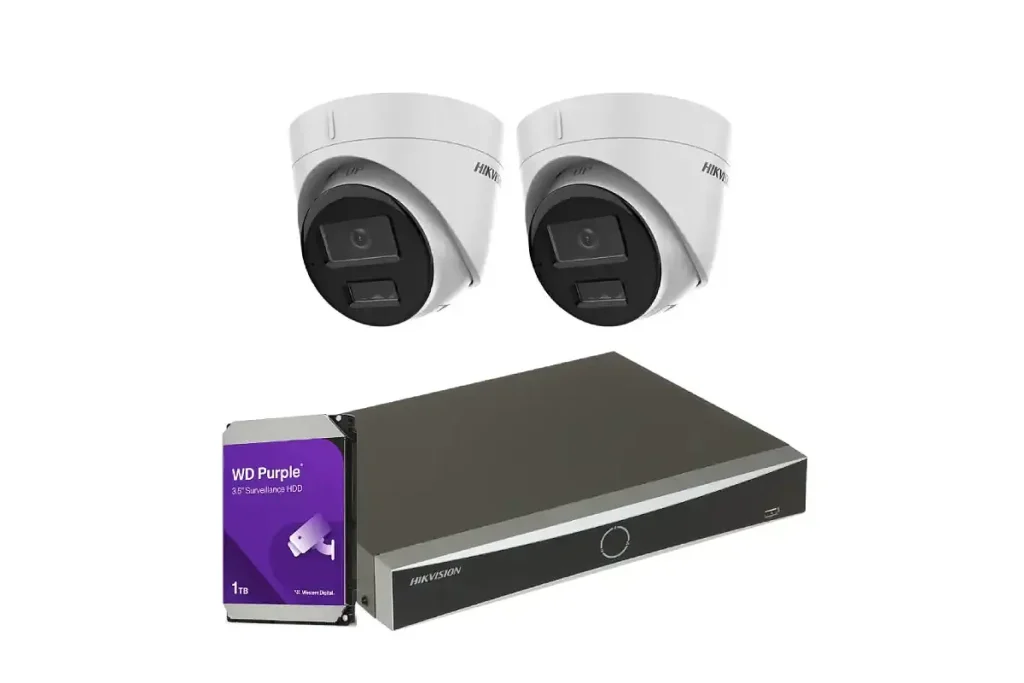

W strefie wejściowej oraz przy rejestracji zamontowaliśmy kamery DS-2CD1343G2-LIU zapewniające szeroki widok na przestrzeń o największym natężeniu ruchu. Ich położenie dobraliśmy tak, aby obserwowały zachowanie osób i ogólny przebieg zdarzeń, ale nie pozwalały odczytywać informacji wyświetlanych na monitorach stanowiskowych.

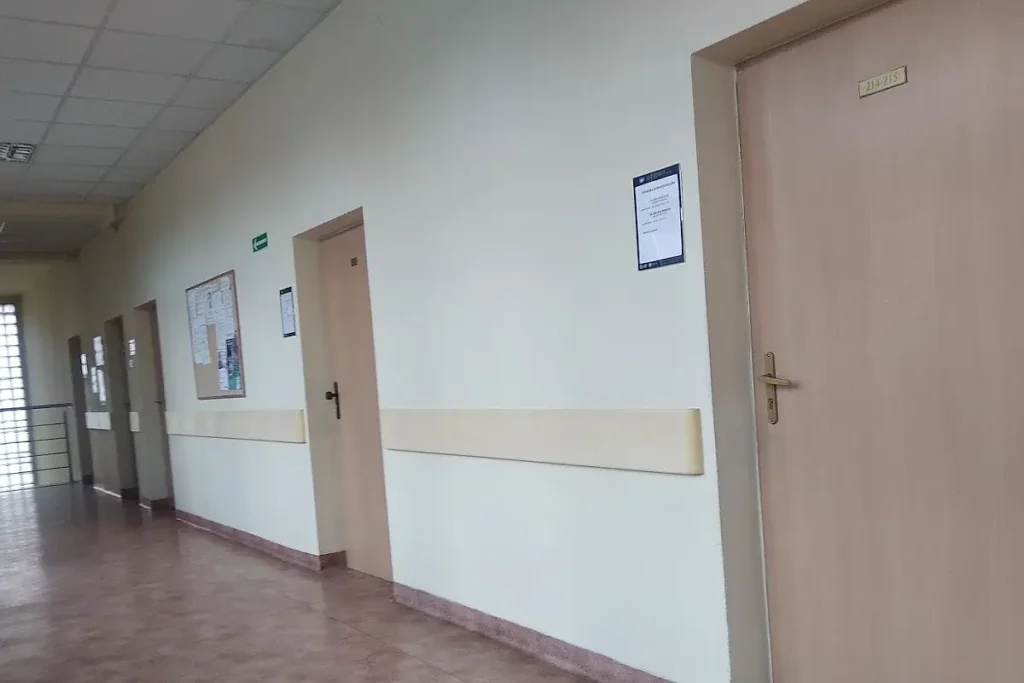

Na parterze urządzenia objęły poczekalnie oraz główne skrzyżowania ciągów komunikacyjnych prowadzących do rejestracji, rehabilitacji i pracowni diagnostycznych. Okablowanie poprowadziliśmy przede wszystkim nad sufitem podwieszanym. W miejscach, w których nie było takiej możliwości, zastosowaliśmy estetyczne koryta instalacyjne dopasowane do wnętrza.
Na pierwszym piętrze zamontowaliśmy cztery kamery obejmujące korytarze, poczekalnie oraz dojścia do poradni i punktów rejestracyjnych. Przewody pomiędzy kondygnacjami przeprowadziliśmy dostępnymi szachtami teletechnicznymi, a w niezbędnych miejscach wykonaliśmy zabezpieczone przewierty przez stropy.
Na drugim piętrze znalazły się trzy kolejne kamery DS-2CD1343G2-LIU. Ich pola widzenia zostały ustawione tak, aby wzajemnie się uzupełniały i ograniczały powstawanie martwych stref. Urządzenia obejmują wyłącznie korytarze oraz poczekalnie, bez kierowania obrazu do wnętrza gabinetów.
Na klatkach schodowych i w okolicy windy zastosowaliśmy kamery kopułkowe DS-2CD1143G2-LIU. Punkty montażowe wybraliśmy tak, aby obserwować ruch pomiędzy kondygnacjami, nie ograniczając przy tym drożności przejść ani dróg ewakuacyjnych. Kolejne urządzenia tego modelu zabezpieczyły wejście pracownicze i drogę prowadzącą do zaplecza.
W zabezpieczonym pomieszczeniu przygotowaliśmy szafę teletechniczną, w której umieściliśmy rejestrator, przełącznik PoE, patch panel, zabezpieczenia oraz zasilacz awaryjny UPS. Wszystkie przewody zakończyliśmy, przetestowaliśmy, opisaliśmy i uporządkowaliśmy. Tak wykonany montaż kamer IP ułatwia późniejszy serwis, rozbudowę systemu oraz odnalezienie konkretnego przewodu bez konieczności sprawdzania całej instalacji.
— Podsumowanie montażu kamer Hikvision w przychodni
Ostatnim etapem, który zakończył montaż kamer Hikvision w przychodni, była konfiguracja rejestratora, ustawienie parametrów obrazu, sprawdzenie detekcji zdarzeń oraz kontrola zapisu materiału ze wszystkich urządzeń. Wyłączyliśmy rejestrowanie dźwięku w przestrzeniach wewnętrznych oraz ustawiliśmy maski prywatności tam, gdzie wymagało tego położenie kamery. Sprawdziliśmy również zapis nagrań, działanie podglądu, pracę urządzeń po zaniku zasilania oraz jakość obrazu w różnych warunkach oświetleniowych.
Ostatecznie system objął:
- 12 kamer Hikvision DS-2CD1343G2-LIU 4 Mpx w rejestracji, strefie wejściowej, poczekalniach i na korytarzach;
- 4 kamery Hikvision DS-2CD1143G2-LIU 4 Mpx na klatkach schodowych, przy windzie, wejściu pracowniczym i zapleczu;
- 2 kamery Hikvision DS-2CD2T47G2-L 4 Mpx przy głównym i dodatkowym wejściu;
- 2 kamery Hikvision DS-2CD1663G2-LIZU 6 Mpx na elewacji, parkingu i w otoczeniu obiektu.
Takie zróżnicowanie urządzeń pozwoliło dopasować ich parametry, konstrukcję i zakres obserwacji do rzeczywistych warunków panujących w każdej części przychodni. System wykorzystuje możliwości oferowane przez nowoczesne kamery IP, ale nie opiera się na kosztowniejszych rozwiązaniach w przestrzeniach, w których ich funkcje nie zostałyby wykorzystane.
— Wrażenia inwestora po zakończeniu realizacji
Inwestor pozytywnie ocenił wykonany montaż kamer Hikvision w przychodni, zwracając uwagę na zakres zabezpieczenia obiektu, czytelność obrazu oraz estetyczne poprowadzenie tras kablowych. Szczególne znaczenie miało uzyskanie czytelnego obrazu z wejść, poczekalni, korytarzy i parkingu przy jednoczesnym zachowaniu prywatności pacjentów oraz personelu.
Zrealizowany montaż kamer Hikvision w przychodni zapewnił możliwość nadzorowania najważniejszych przestrzeni z jednego systemu i usprawnił dostęp do nagrań archiwalnych. Placówka otrzymała rozwiązanie przygotowane z myślą o codziennej, długotrwałej pracy, a także o przyszłym serwisie i ewentualnej rozbudowie. Kompleksowy montaż monitoringu zwiększył poziom bezpieczeństwa całego obiektu, nie zakłócając przy tym jego bieżącego funkcjonowania.
