Zakład przemysłowy to jeden z najtrudniejszych obiektów do zabezpieczenia. Ochroną trzeba objąć nie tylko hale produkcyjne, ale też bramy wjazdowe, place manewrowe, magazyny, strefy załadunku, parkingi i wielokilometrowe ogrodzenie. W tej realizacji zaprojektowaliśmy i uruchomiliśmy kompletny monitoring przemysłowy w Stalowej Woli. System składa się z 54 urządzeń kamerowych Hanwha obsługiwanych jako 76 kanałów wizyjnych, własnej sieci światłowodowej, serwera z dyskami o łącznej pojemności 160 TB oraz centrum monitoringu ze ścianą wizyjną. Poniżej opisujemy przebieg prac, zastosowane rozwiązania i korzyści dla inwestora.
— Dlaczego zakład zdecydował się na monitoring przemysłowy?
Bezpośrednim powodem inwestycji były trzy problemy, które zgłosił nam inwestor podczas pierwszej wizji lokalnej.
Po pierwsze — brak kontroli nad ruchem pojazdów na terenie zakładu, przy kilkudziesięciu dostawach dziennie i braku możliwości odtworzenia, kto i kiedy wjechał na plac.
Po drugie — ubytki materiału w strefie składowania, których nie dało się przypisać do konkretnego zdarzenia.
Po trzecie — wymagania ubezpieczyciela oraz procedury BHP, które nakazywały udokumentowanie przebiegu zdarzeń w strefach o podwyższonym ryzyku.
Istniejąca instalacja obejmowała kilkanaście kamer analogowych o rozdzielczości, która nie pozwalała odczytać tablicy rejestracyjnej ani rozpoznać osoby z odległości większej niż kilka metrów. Nagrania przechowywane były przez cztery dni, a dostęp do rejestratora miała każda osoba na portierni. Zamiast rozbudowywać system, którego nie dało się już rozwinąć, zaproponowaliśmy budowę nowego monitoringu CCTV IP od podstaw — z infrastrukturą przygotowaną na kolejne lata.
— Planowanie systemu — od audytu do projektu technicznego
Projektując monitoring przemysłowy w Stalowej Woli, zaczęliśmy od dokładnego sprawdzenia obiektu. Przeszliśmy cały zakład z inwestorem i kierownikiem utrzymania ruchu, wyznaczając strefy krytyczne: bramy, wagę, rampy, magazyn wyrobów gotowych, rozdzielnie i ciągi komunikacyjne. Dla każdego punktu ustaliliśmy cel obserwacji — czy chodzi o ogólny obraz sytuacji, rozpoznanie osoby, czy odczyt tablicy rejestracyjnej. To decyduje o doborze obiektywu i rozdzielczości, a różnica między „widać, że ktoś tam był” a „wiadomo, kto to był” to zwykle kwestia kilkudziesięciu milimetrów ogniskowej.
Efektem audytu był projekt techniczny: rozmieszczenie punktów kamerowych z polami obserwacji, trasy kablowe, lokalizacje punktów dystrybucyjnych, bilans mocy PoE i wyliczenie przestrzeni dyskowej dla zakładanego czasu przechowywania nagrań. Projekt uzgodniliśmy z inwestorem przed zamówieniem sprzętu — dzięki temu na etapie montażu nie było kosztownych zmian.
— Ile kamer zamontowaliśmy w zakładzie przemysłowym?

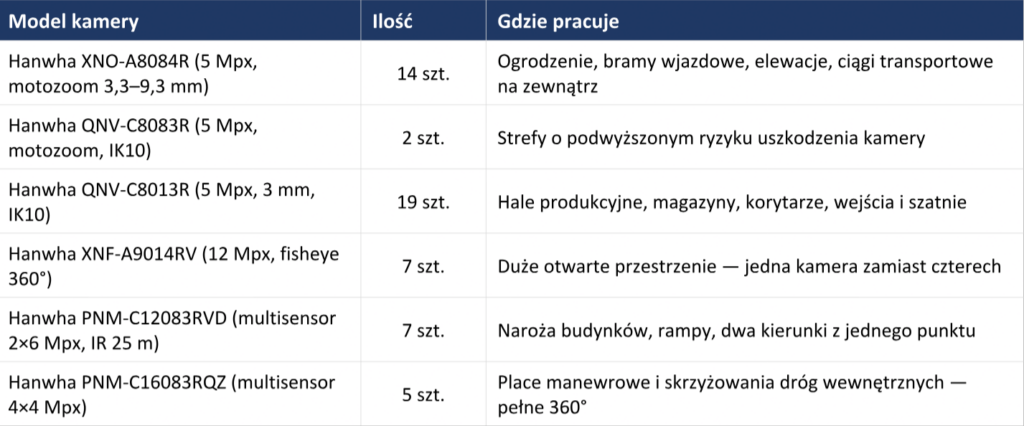

Łącznie zamontowaliśmy 54 urządzenia kamerowe koreańskiej marki Hanwha Vision, które w systemie zarządzającym pracują jako 76 niezależnych kanałów wizyjnych. Różnica bierze się z kamer wielosensorowych: jedno urządzenie zawiera dwa lub cztery moduły obrazowe, z których każdy rejestruje osobny strumień.
— Ile kamer zamontowaliśmy w zakładzie przemysłowym?

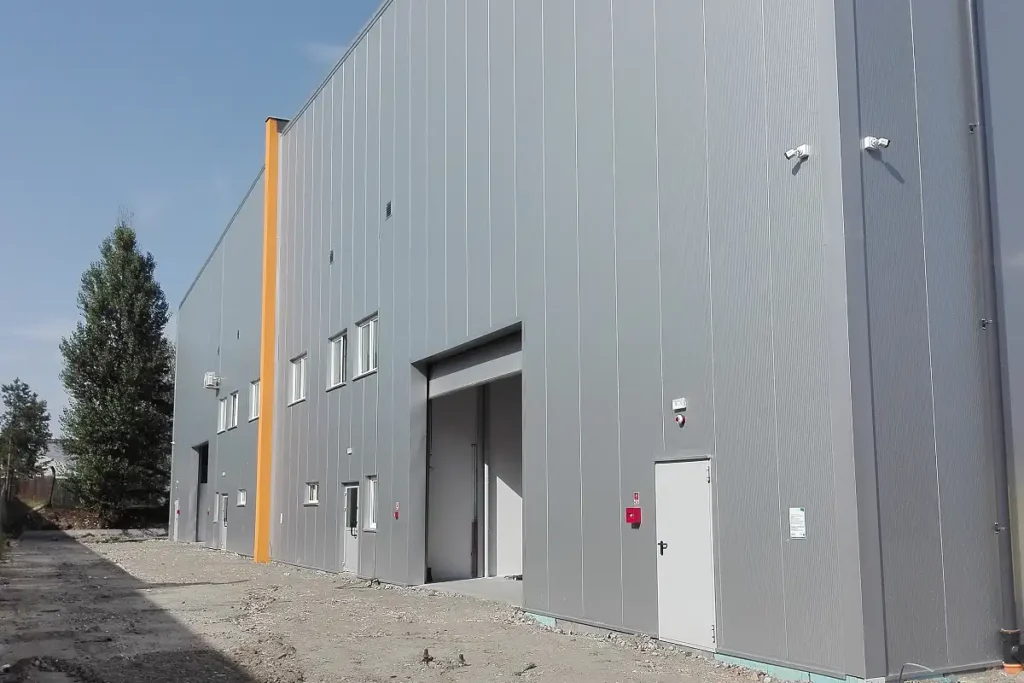

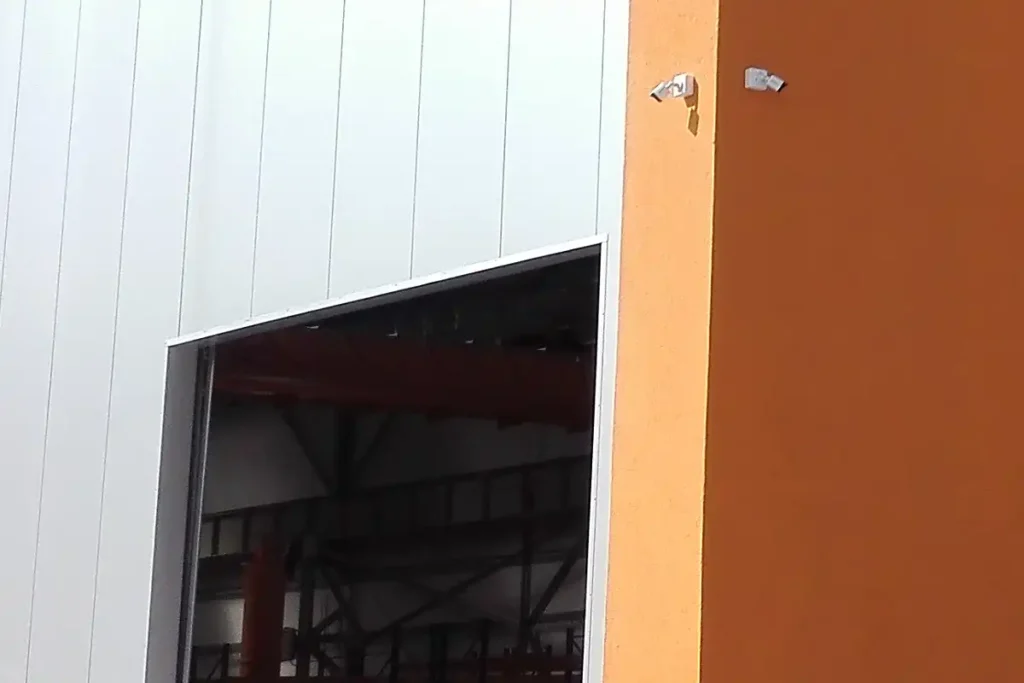

Kamery zewnętrzne — ogrodzenie, bramy i place manewrowe
Na zewnątrz pracują kamery tubowe z obiektywami motozoom, które pozwalają ustawić kadr zdalnie, bez ponownego wchodzenia na wysokość. Przy bramach ustawiliśmy je tak, aby w kadrze mieścił się zarówno cały pojazd, jak i czytelna tablica rejestracyjna. Wzdłuż ogrodzenia kamery pracują w układzie „patrzących na siebie” — każda widzi podejście do sąsiedniego słupa, więc nie ma martwych pól i nie da się podejść do kamery poza kadrem innej.

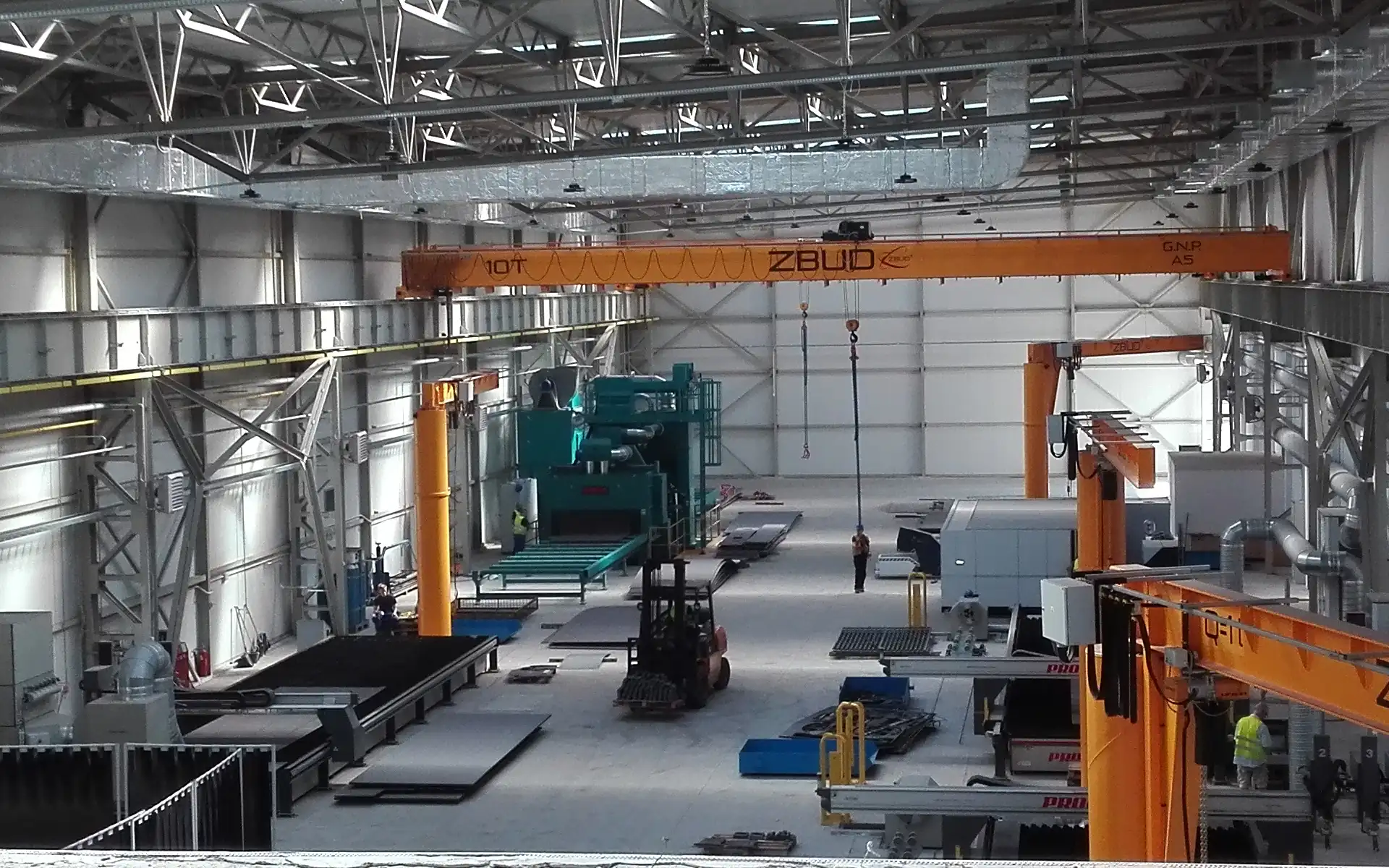

Kamery wewnętrzne — hale, magazyny i ciągi komunikacyjne
We wnętrzach dominują kamery kopułkowe w obudowach wandaloodpornych IK10 — w hali produkcyjnej kamera musi wytrzymać nie tylko próbę uszkodzenia, ale też przypadkowe uderzenie wózkiem czy transportowanym elementem. Szerokie kąty widzenia obejmują całe ciągi komunikacyjne, a kamery przy stanowiskach pakowania rejestrują obraz o jakości pozwalającej rozstrzygnąć reklamację dotyczącą kompletacji zamówienia.
Kamery wielosensorowe i fisheye — jedno urządzenie zamiast czterech
W dużych halach magazynowych zastosowaliśmy kamery fisheye 12 Mpx, które z jednego punktu na suficie obejmują pełne 360°. Obraz jest prostowany programowo, więc operator widzi kilka „wirtualnych” kamer z jednego urządzenia. Na narożnikach budynków i skrzyżowaniach dróg wewnętrznych pracują kamery wielosensorowe — cztery moduły w jednej obudowie pokrywają wszystkie kierunki, a inwestor płaci za jeden punkt kablowy, jeden uchwyt i jedno miejsce w budżecie PoE zamiast czterech. W obiektach przemysłowych to rozwiązanie zwykle wychodzi taniej niż zestaw pojedynczych kamer, a wygląda znacznie porządniej.
—Sieć LAN i światłowód — fundament monitoringu IP
Monitoring IP jest tak dobry, jak sieć, po której przesyła obraz. Dlatego zbudowaliśmy dla systemu wydzieloną infrastrukturę sieci LAN: okablowanie miedziane do każdego punktu kamerowego oraz magistrale światłowodowe łączące budynki i punkty dystrybucyjne. Sieć monitoringu jest logicznie odseparowana od sieci biurowej zakładu (osobny VLAN), co daje dwie korzyści — obraz z 76 kanałów nie obciąża pracy systemów produkcyjnych, a ewentualny incydent w sieci użytkowej nie sięga rejestratora.
Kamery zasilane są w technologii PoE z przełączników zabezpieczonych zasilaniem gwarantowanym UPS, a tory wyprowadzone na zewnątrz budynków zabezpieczyliśmy ochroną przeciwprzepięciową. Przełączniki dobraliśmy z zapasem budżetu mocy, więc dołożenie kolejnych kamer nie wymaga wymiany sprzętu. Ta sama zasada dotyczy okablowania — w każdym punkcie dystrybucyjnym zostawiliśmy wolne porty i zapas w korytach.
—Serwer rejestrujący i archiwum nagrań
Rozbudowując monitoring przemysłowy w Stalowej Woli, zadbaliśmy również o dłuższy dostęp do nagrań. Materiał jest przechowywany na serwerze z dyskami przeznaczonymi do monitoringu, przystosowanymi do zapisu przez całą dobę. System pozwala zachować około 40 dni nagrań ze wszystkich 76 kanałów. Wcześniej były one dostępne tylko przez cztery dni, dlatego po modernizacji pracownicy mają znacznie więcej czasu na sprawdzenie wcześniejszych zdarzeń.
Zastosowaliśmy również zabezpieczenie, dzięki któremu awaria jednego z dysków systemowych nie przerywa nagrywania.
—Oprogramowanie VMS — 76 kanałów pod kontrolą jednego operatora

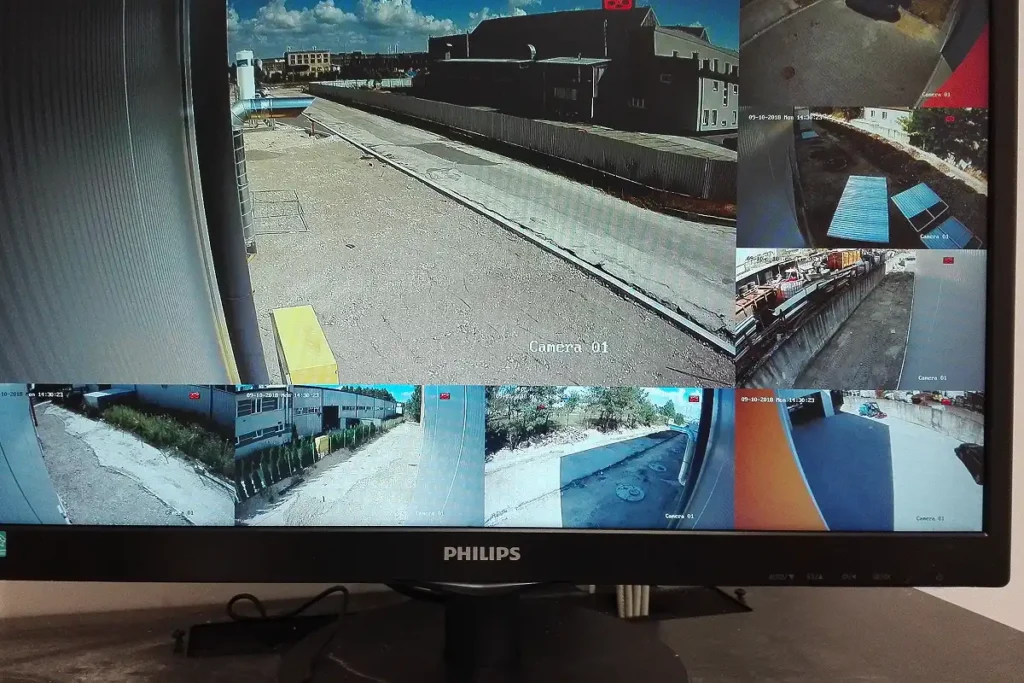

Systemem zarządza oprogramowanie klasy VMS w wersji Enterprise, licencjonowane na 76 kanałów. Zbudowaliśmy w nim układy widoków odpowiadające strefom zakładu, sekwencje przełączania dla obchodu wirtualnego oraz widoki zdarzeniowe — gdy analityka wykryje ruch w strefie zamkniętej po godzinach pracy, obraz z właściwej kamery pojawia się automatycznie na monitorze operatora.
Osobno skonfigurowaliśmy uprawnienia. Operator na portierni widzi podgląd bieżący i może przeglądać nagrania, ale nie eksportuje materiału. Uprawnienie do eksportu ma wyłącznie wskazana przez inwestora osoba, a każde pobranie nagrania zapisuje się w dzienniku systemu. To wymóg praktyczny i formalny zarazem — bez rejestru dostępu trudno wykazać, że materiałem nikt nie manipulował.
—Jak przebiegał montaż monitoringu przemysłowego?
Monitoring przemysłowy w Stalowej Woli montowaliśmy na działającym obiekcie, bez wstrzymywania produkcji. Wymagało to uzgodnienia terminów z zakładem i dopasowania prac do ruchu pojazdów oraz codziennych obowiązków personelu. Montaż podzieliliśmy na następujące etapy:
- Ustalenie miejsc montażu kamer – potwierdziliśmy ich rozmieszczenie oraz wskazaliśmy obszary, które nie miały być nagrywane.
- Poprowadzenie przewodów – przygotowaliśmy trasy kablowe i ułożyliśmy przewody łączące kamery z pozostałymi urządzeniami systemu.

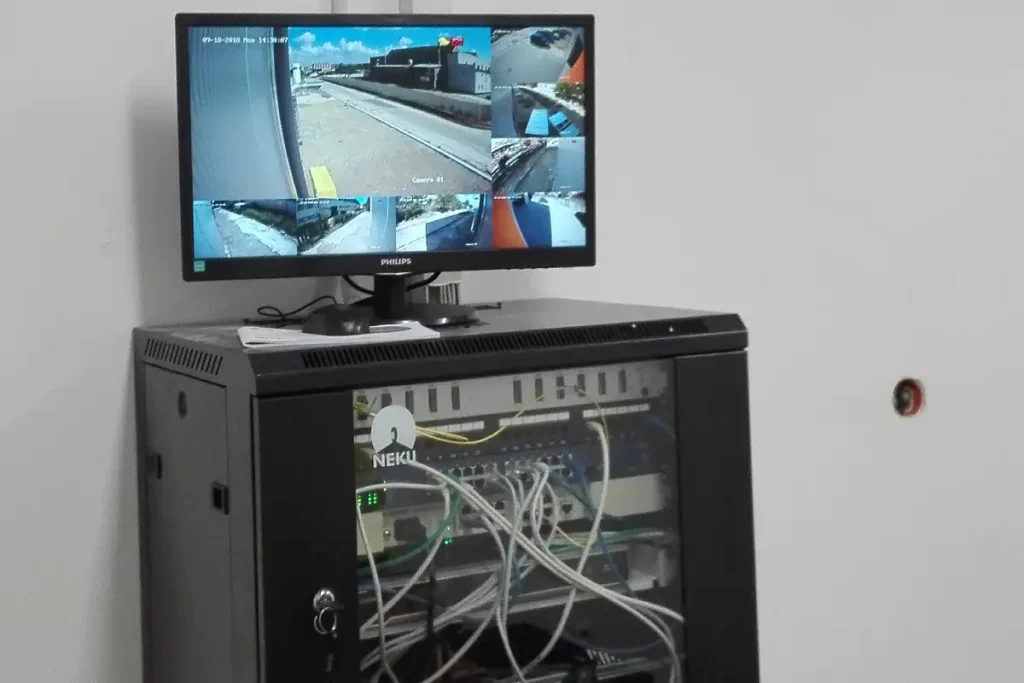

- Przygotowanie urządzeń sieciowych i zasilania – zamontowaliśmy szafy ze sprzętem, podłączyliśmy okablowanie oraz zasilanie awaryjne.
- Montaż 54 kamer – zamocowaliśmy urządzenia, zabezpieczyliśmy miejsca przeprowadzenia przewodów i wstępnie ustawiliśmy kierunek obserwacji.
- Uruchomienie nagrywania – skonfigurowaliśmy serwery i dyski do przechowywania nagrań oraz zabezpieczyliśmy dostęp do systemu.
- Ustawienie kamer i obsługi monitoringu – dostosowaliśmy obraz do pracy w dzień i w nocy, określiliśmy zasady nagrywania oraz nadaliśmy użytkownikom odpowiednie uprawnienia.
- Przygotowanie centrum monitoringu – uruchomiliśmy stanowisko z czterema monitorami 32-calowymi oraz dwoma ekranami 55-calowymi UHD do podglądu obrazu z kamer.
- Testy i przekazanie systemu – sprawdziliśmy działanie urządzeń, skorygowaliśmy ustawienie kamer, przygotowaliśmy dokumentację i przeszkoliliśmy obsługę.
Prace wymagające szczególnej organizacji, takie jak prowadzenie przewodów przez halę czy przełączanie zasilania, wykonywaliśmy w terminach uzgodnionych z pracownikami odpowiedzialnymi za sprawność maszyn i instalacji, najczęściej podczas drugiej zmiany.
—Konfiguracja, pomiary i testy odbiorowe
Przed przekazaniem systemu monitoringu wizyjnego wykonaliśmy pomiary certyfikacyjne wszystkich torów okablowania oraz pomiar tłumienności światłowodów, a wyniki przekazaliśmy inwestorowi w formie protokołów. Następnie sprawdziliśmy system w warunkach docelowych: test ciągłości zapisu wszystkich kanałów przez pełną dobę, ocenę jakości obrazu po zmroku przy pracujących oświetlaczach podczerwieni, weryfikację każdego kadru względem projektu oraz test zachowania systemu po zaniku i powrocie zasilania.
Osobno przetestowaliśmy odtwarzanie i eksport materiału — bo dopiero próba wyciągnięcia z systemu konkretnego zdarzenia sprzed dwóch tygodni pokazuje, czy monitoring naprawdę działa. Operatorzy przećwiczyli tę procedurę na szkoleniu, na własnym systemie, a nie na prezentacji.
—Efekty wdrożenia monitoringu w zakładzie
- pełne pokrycie obserwacją terenu zakładu — 76 kanałów zamiast kilkunastu kamer analogowych, bez martwych pól przy bramach i ogrodzeniu;
- jakość obrazu pozwalająca rozpoznać osobę i odczytać tablicę rejestracyjną, także w nocy;
- 40 dni archiwum zamiast czterech — możliwość odtworzenia zdarzeń zgłoszonych z opóźnieniem;
- kontrolowany dostęp do nagrań z rejestrem pobrań, zgodny z wymaganiami RODO;
- automatyczne powiadomienia o ruchu w strefach zamkniętych poza godzinami pracy;
- infrastruktura z zapasem — dołożenie kolejnych kamer nie wymaga wymiany serwera, przełączników ani okablowania.
Inwestor otrzymał również komplet dokumentacji powykonawczej: rysunki z rozmieszczeniem kamer i polami obserwacji, tabelę adresacji IP, protokoły pomiarowe, kopię konfiguracji systemu oraz instrukcję eksploatacji.
—Monitoring przemysłowy a RODO — o czym musi pamiętać zakład
Monitoring w zakładzie pracy to przetwarzanie danych osobowych, więc oprócz techniki trzeba zadbać o formalności. Na etapie konfiguracji ustawiliśmy strefy prywatności wyłączające z rejestracji obszary, których monitorować nie wolno — pomieszczenia socjalne, szatnie i sanitariaty. Czas przechowywania nagrań ustawiliśmy zgodnie z polityką przyjętą przez inwestora, a dostęp do materiału ograniczyliśmy do wskazanych osób, z zapisem każdego pobrania.

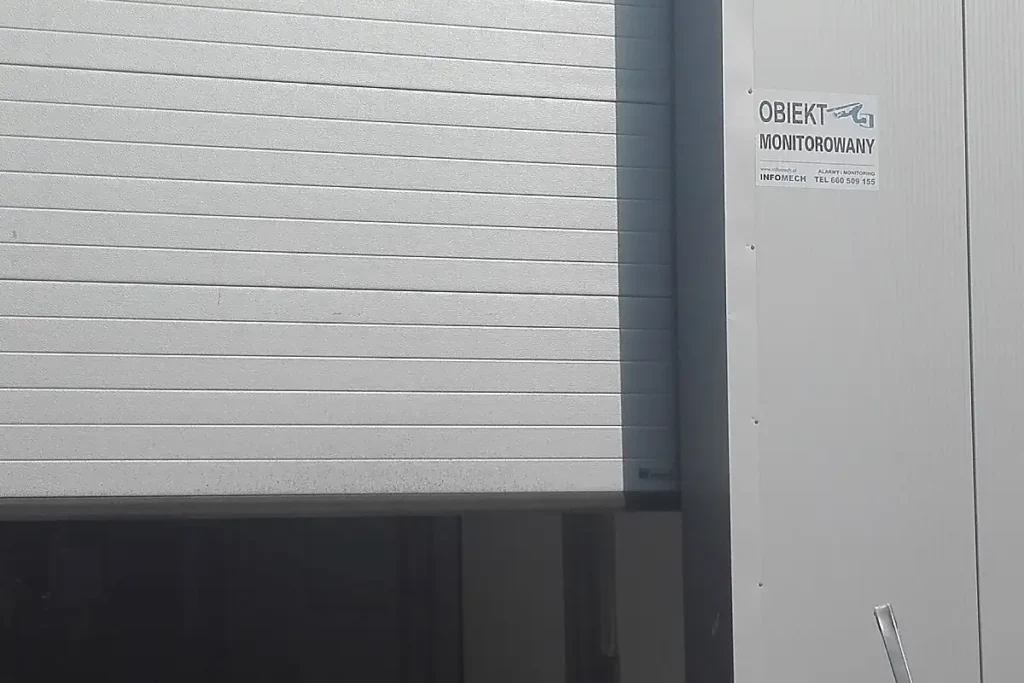

Po stronie zakładu pozostaje oznakowanie terenu tablicami informacyjnymi, poinformowanie pracowników o zakresie monitoringu w regulaminie pracy oraz prowadzenie rejestru czynności przetwarzania.
