Boisko w Zbydniowie służy mieszkańcom do treningów, rozgrywek i codziennej aktywności, która często trwa również po zmroku. W ramach zabezpieczenia obiektu wykonaliśmy montaż monitoringu na boisku, obejmujący pole gry, wejścia, dojścia oraz trybuny. Zastosowaliśmy osiem kamer IP marki Uniview, rozmieszczonych na słupach oświetleniowych i konstrukcji zadaszenia trybun. Instalację uzupełniliśmy o szafę RACK w pomieszczeniu zaplecza, w której skupiliśmy urządzenia odpowiedzialne za obsługę i zapis obrazu.
— Wizja lokalna poprzedzająca montaż monitoringu na boisku
Prace rozpoczęliśmy od wizji lokalnej i ustalenia potrzeb zarządcy. Sprawdziliśmy sposób użytkowania obiektu, rozmieszczenie wejść oraz miejsca wymagające szczególnej uwagi. Zależało nam na przygotowaniu instalacji przydatnej zarówno podczas obecności zawodników i widzów, jak i po zakończeniu korzystania z boiska.
Podczas wizji oceniliśmy:
wymiary i układ pola gry oraz otaczających je ciągów komunikacyjnych;
położenie słupów i możliwości zamocowania urządzeń;
wysokość ogrodzenia oraz piłkochwytów;
konstrukcję zadaszenia trybun i widoczność między jej elementami;
rozmieszczenie oświetlenia oraz zacienione fragmenty terenu;
roślinność mogącą ograniczać pole widzenia;
trasy przewodów i odległości do pomieszczenia technicznego;
dostęp do zasilania oraz miejsce na szafę RACK.
Tak przygotowany montaż monitoringu na boisku pozwolił przypisać każdej kamerze konkretne zadanie. Uwzględniliśmy również dostęp potrzebny podczas prac wysokościowych i późniejszych czynności serwisowych. Kierunki obserwacji dopasowaliśmy do terenu obiektu, ograniczając zbędne obejmowanie sąsiednich przestrzeni.
— Dlaczego zastosowaliśmy osiem kamer Uniview?
Liczbę kamer dobraliśmy do podziału obiektu na strefy. Sam szeroki widok murawy nie wystarcza do uzyskania szczegółowego obrazu wejść czy przestrzeni między rzędami siedzisk. Dlatego rozdzieliliśmy obserwację ogólną od ujęć obejmujących mniejsze, istotne obszary.
Zastosowany zestaw obejmował:

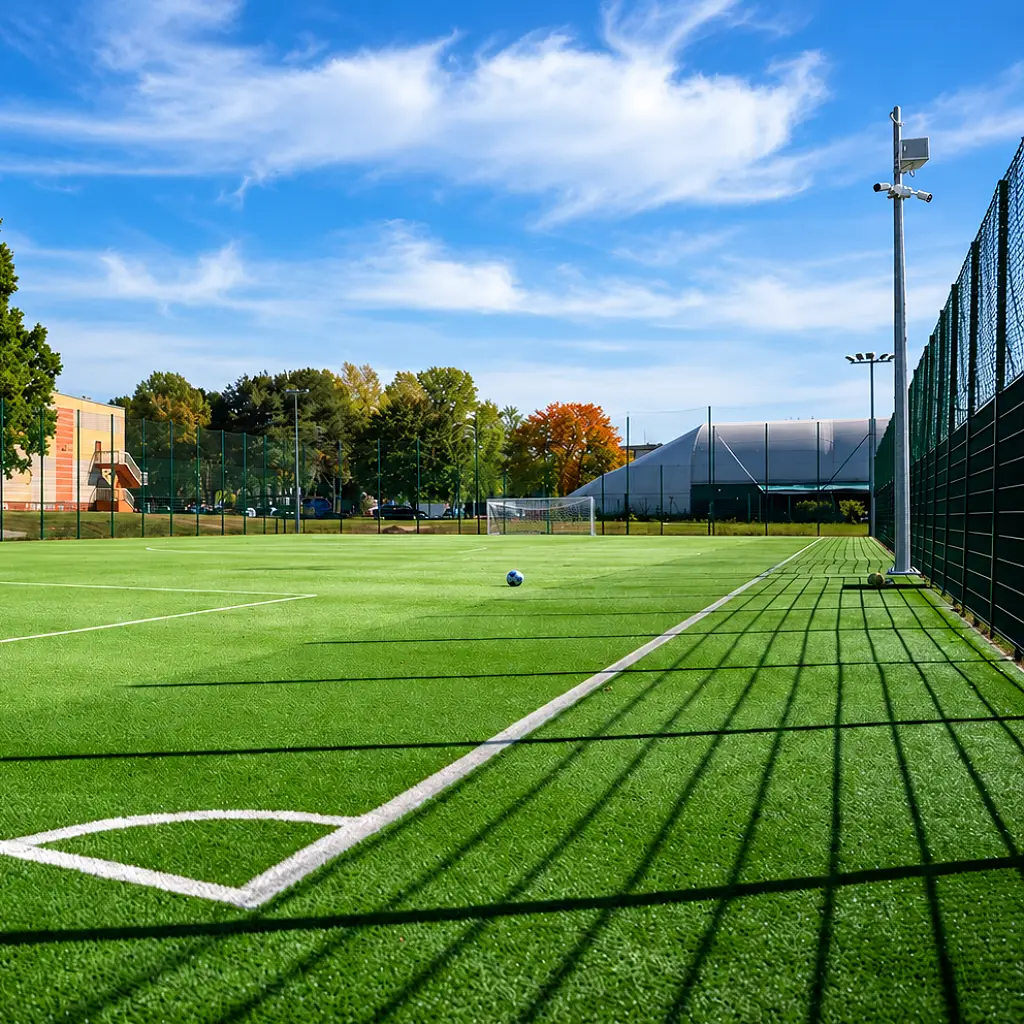

cztery kamery tubowe przy boisku — do obserwacji pola gry i wybranych fragmentów jego obrzeża;
dwie kamery tubowe przy wejściach i dojściach — do uzyskania dokładniejszych ujęć osób przemieszczających się na teren obiektu;
dwie kamery kopułkowe przy trybunach — do obserwacji strefy widzów i ciągów komunikacyjnych.
Planując montaż monitoringu na boisku, uwzględniliśmy uzupełnianie się poszczególnych kadrów. Kamery przy polu gry pokazują przebieg sytuacji, natomiast urządzenia skierowane na wejścia pozwalają obserwować osoby z mniejszej odległości.
Znaczenie podziału na pole gry, wejścia i strefę widzów uwzględnialiśmy także podczas montażu monitoringu na stadionie w Brzyskiej Woli. W Zbydniowie dobór ośmiu urządzeń i ich rozmieszczenie podporządkowaliśmy układowi lokalnego obiektu.
— Kamery tubowe Uniview do obserwacji boiska i wejść

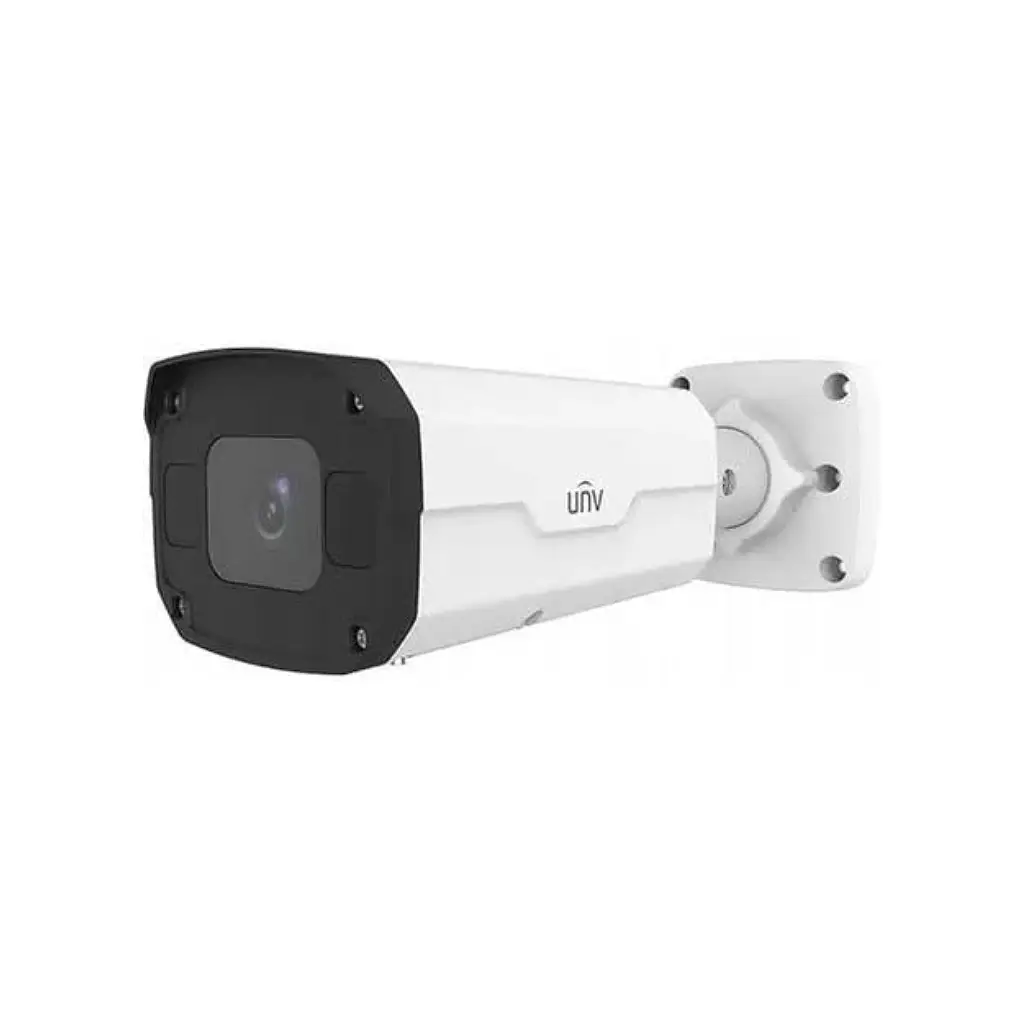

Do sześciu punktów zewnętrznych wybraliśmy Uniview IPC2324SB-DZK-I0. To kamery tubowe o rozdzielczości 4 Mpx, wyposażone w regulowany zdalnie obiektyw 2,7–13,5 mm. Możliwość dopasowania ogniskowej pozwala ustawić szerszy widok fragmentu boiska lub węższe ujęcie wejścia.
Przy wyborze tego modelu istotne były:
technologia LightHunter wspierająca obrazowanie przy słabym oświetleniu;
doświetlenie IR do 50 m, zgodnie z deklaracją producenta;
WDR 120 dB, przydatny w scenach z jasnymi i zacienionymi obszarami;
obudowa IP67 i IK10, dostosowana do warunków zewnętrznych i zwiększonej odporności mechanicznej;
zasilanie PoE, umożliwiające przesyłanie danych i zasilania jednym przewodem w odpowiednio zaprojektowanych odcinkach instalacji.
Realizując montaż monitoringu na boisku, wykorzystaliśmy regulację obiektywów do dopasowania poszczególnych ujęć. Przy wejściach priorytetem był bardziej szczegółowy obraz, a przy murawie obserwacja przypisanych fragmentów pola gry. Sama rozdzielczość nie zastępuje właściwego kadrowania, dlatego ustawienie każdej kamery było osobnym etapem uruchomienia.
— Montaż monitoringu na boisku z uwzględnieniem trybun

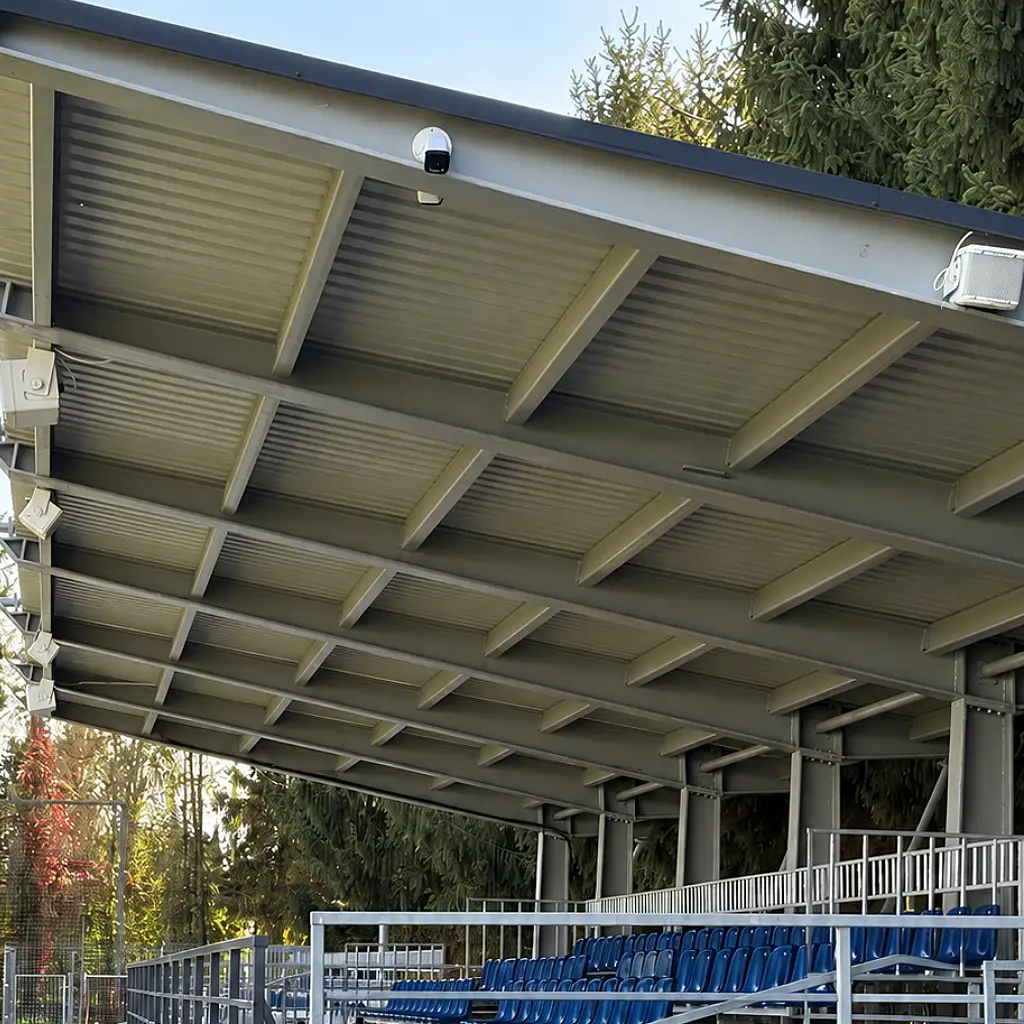

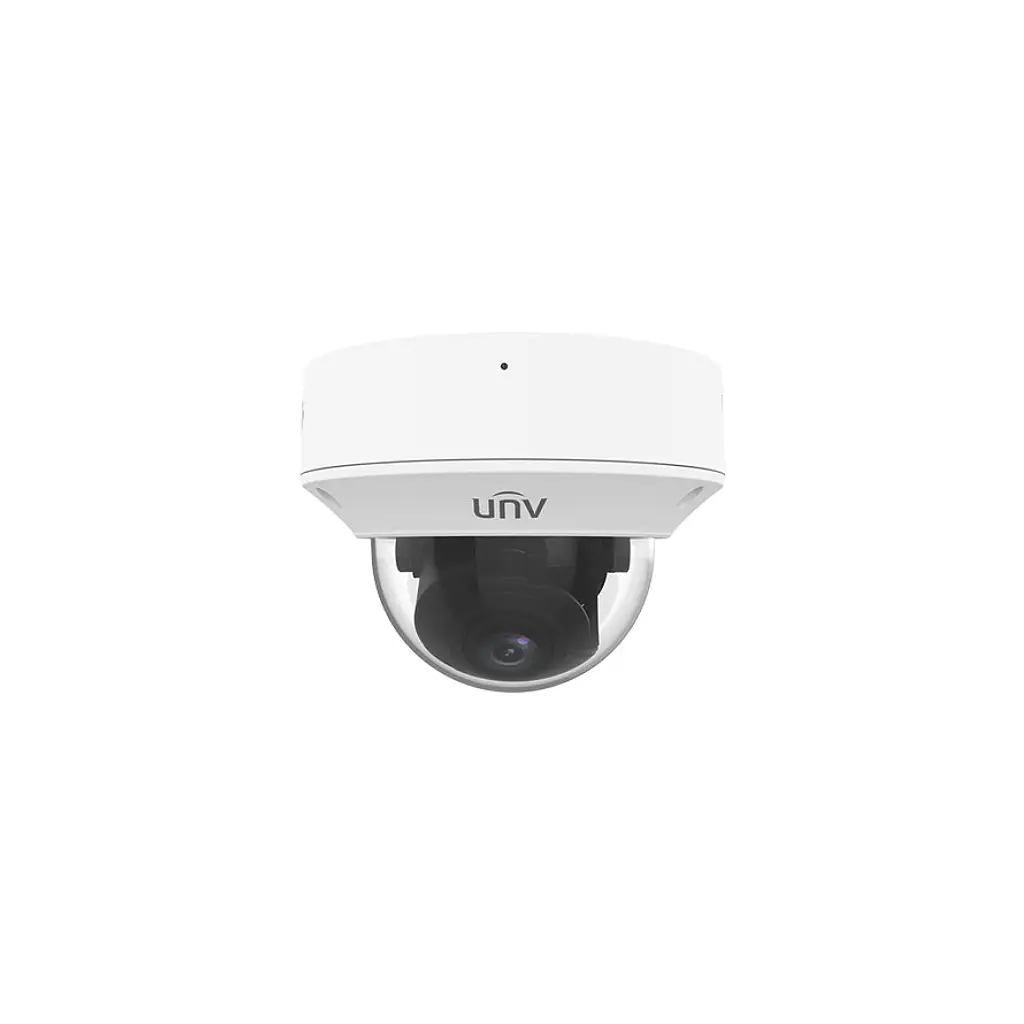

Strefę widzów objęliśmy obserwacją dwóch kamer kopułkowych Uniview IPC3234SB-ADZK-I0, zamontowanych na konstrukcji zadaszenia. Model oferuje rozdzielczość 4 Mpx, regulowany obiektyw 2,7–13,5 mm, WDR 120 dB oraz doświetlenie podczerwienią do 40 m. Obudowa ma klasy IP67 i IK10.
Dwa oddalone punkty obserwacji pozwoliły przygotować uzupełniające się widoki trybun. Przy ustawianiu kamer uwzględniliśmy rzędy siedzisk, przejścia, balustrady i belki konstrukcyjne. Zależało nam na ograniczeniu przesłonięć oraz uzyskaniu użytecznego obrazu części przeznaczonej dla kibiców.
Stałe kadry umożliwiają równoczesny zapis obu wybranych stref. Monitoring trybun wspiera nadzór podczas spotkań, a poza godzinami użytkowania obiektu pomaga dokumentować zdarzenia dotyczące siedzisk, barierek i pozostałego wyposażenia.
— Obserwacja wieczorem i po wyłączeniu oświetlenia
Młodzież chętnie korzysta z boiska również wieczorami, dlatego warunki po zmroku były ważnym kryterium doboru urządzeń. Uwzględniliśmy zarówno grę przy włączonym oświetleniu, jak i późniejsze godziny, kiedy teren pustoszeje. Wówczas szczególnego znaczenia nabiera obserwacja wejść i miejsc narażonych na uszkodzenie.
Montaż monitoringu na boisku wymagał uwzględnienia różnic jasności między murawą, obrzeżem terenu a przestrzenią pod zadaszeniem trybun. Kamery ustawiliśmy tak, aby ograniczyć wpływ światła opraw padającego bezpośrednio w obiektywy.
Jak opisujemy w poradniku „Monitoring w nocy — co wpływa na jakość obrazu po zmroku?”, znaczenie mają nie tylko parametry kamery, ale również oświetlenie, odległość i ustawienia obrazu. Dlatego sprawdziliśmy czytelność poruszających się osób, a nie wyłącznie widok nieruchomego terenu.
Przy braku światła widzialnego wskazane modele korzystają z podczerwieni i obrazu czarno-białego. Deklarowany zasięg IR nie jest jednocześnie gwarancją rozpoznania twarzy z takiej odległości — właśnie dlatego wejścia otrzymały osobne, ciaśniejsze kadry.
— Przygotowanie okablowania i zasilania
Po ustaleniu punktów kamerowych przygotowaliśmy przebieg połączeń do zaplecza technicznego. Trasy dopasowaliśmy do rozmieszczenia słupów i konstrukcji trybun, uwzględniając ochronę przewodów przed wilgocią, promieniowaniem słonecznym oraz uszkodzeniami mechanicznymi.
Przy urządzeniach zastosowaliśmy odpowiednie puszki i zabezpieczenia połączeń. Przewody uporządkowaliśmy, zamocowaliśmy i oznaczyliśmy, pozostawiając dostęp potrzebny podczas serwisu. Długości tras uwzględniliśmy przy doborze sposobu transmisji oraz zasilania poszczególnych punktów.
Istotne było zapewnienie pracy kamer niezależnie od załączenia lamp. Wykorzystanie słupa oświetleniowego jako miejsca mocowania nie mogło powodować wyłączania monitoringu wraz z oświetleniem boiska. Całość połączyliśmy w system monitoringu cyfrowego IP, z centralnym zapisem obrazu na zapleczu.
— Przebieg montażu kamer na słupach i prace wysokościowe
Montaż monitoringu na boisku obejmował prace na wysokości przy słupach i zadaszeniu trybun. Przed rozpoczęciem montażu zabezpieczyliśmy stanowiska oraz strefy pod nimi, ograniczając dostęp użytkowników obiektu do obszaru robót.

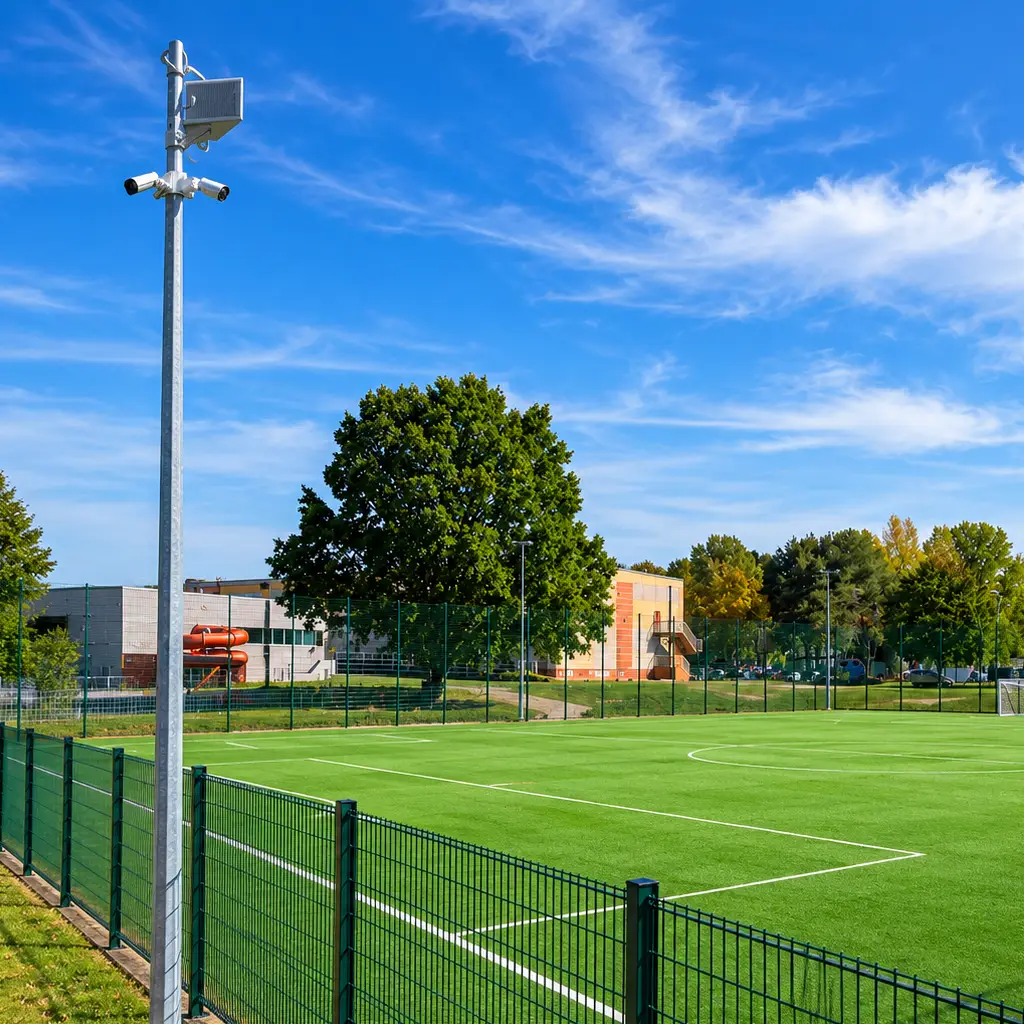

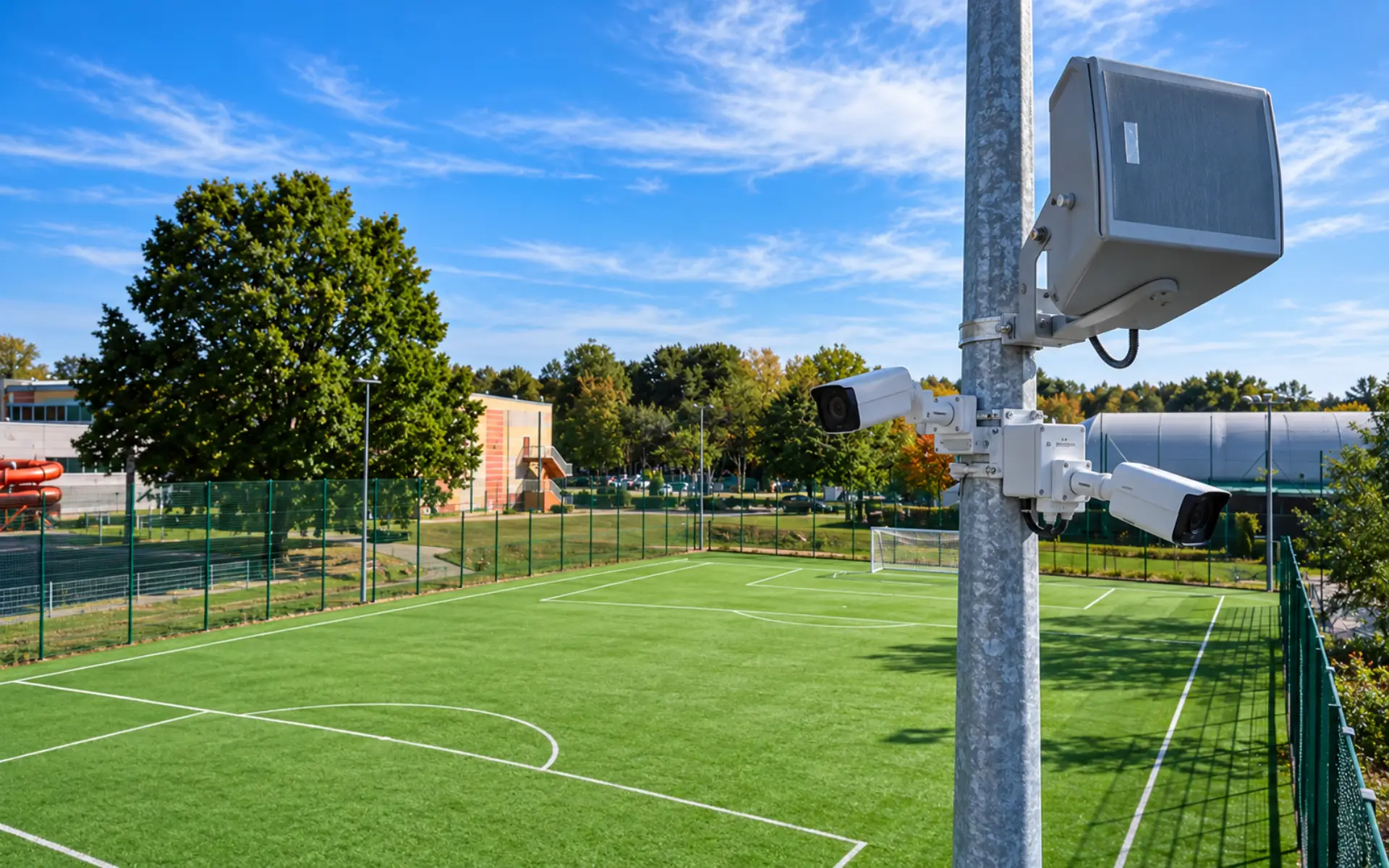

Na słupach zamocowaliśmy adaptery i uchwyty dopasowane do konstrukcji. Następnie osadziliśmy kamery tubowe, wykonaliśmy połączenia i wstępnie ustawiliśmy kierunki obserwacji. W punktach z dwiema kamerami każda otrzymała osobny kadr, odpowiadający przypisanej strefie.
Wysokość mocowania dobraliśmy z uwzględnieniem ochrony urządzeń przed łatwą ingerencją oraz użyteczności obrazu. Zbyt strome patrzenie z góry utrudnia dostrzeganie szczegółów osób, dlatego znaczenie miał także dystans od obserwowanego miejsca.
Współdzielenie konstrukcji przez kamery i oświetlenie wymaga zachowania dostępu serwisowego. Podobne zagadnienie występowało podczas montażu monitoringu na moście kolejowym LHS na rzece San, gdzie słupy również wykorzystywaliśmy do kilku instalacji. Tutaj mocowania i kierunki obserwacji dopasowaliśmy dodatkowo do ogrodzenia oraz piłkochwytów.
— Szafa RACK i urządzenia do zapisu obrazu
W pomieszczeniu zaplecza zamontowaliśmy szafę RACK. Umieściliśmy w niej rejestrator sieciowy Uniview obsługujący 16 kanałów, urządzenia sieciowe i elementy zasilania. Przy ośmiu kamerach taki rejestrator pozostawia możliwość przyszłej rozbudowy instalacji.
Uporządkowaliśmy połączenia i oznaczyliśmy przewody odpowiadające poszczególnym punktom. Uwzględniliśmy wentylację oraz dostęp do urządzeń, aby ułatwić przeglądy i obsługę systemu. Pojemność dysków dobiera się do parametrów zapisu i uzgodnionego czasu przechowywania nagrań.
Zaplecze techniczne stanowiło ważną część prac. Montaż monitoringu na boisku połączyliśmy z przygotowaniem miejsca umożliwiającego wygodne zarządzanie zapisem i sprawne sprawdzanie działania instalacji.
— Konfiguracja i sprawdzenie działania systemu
Po podłączeniu urządzeń skonfigurowaliśmy kamery oraz rejestrator. Nadaliśmy czytelne nazwy kanałom, ustawiliśmy datę i godzinę oraz parametry zapisu. Następnie sprawdziliśmy obraz z każdego punktu, odtwarzanie nagrań i możliwość wyeksportowania wybranego fragmentu.
Próby objęły przejście przez wejścia, przemieszczanie się przy ogrodzeniu oraz poruszanie po trybunach. Pozwoliło to ocenić, czy kolejne kamery pokazują potrzebne strefy i czy elementy konstrukcyjne nie tworzą istotnych przesłonięć.

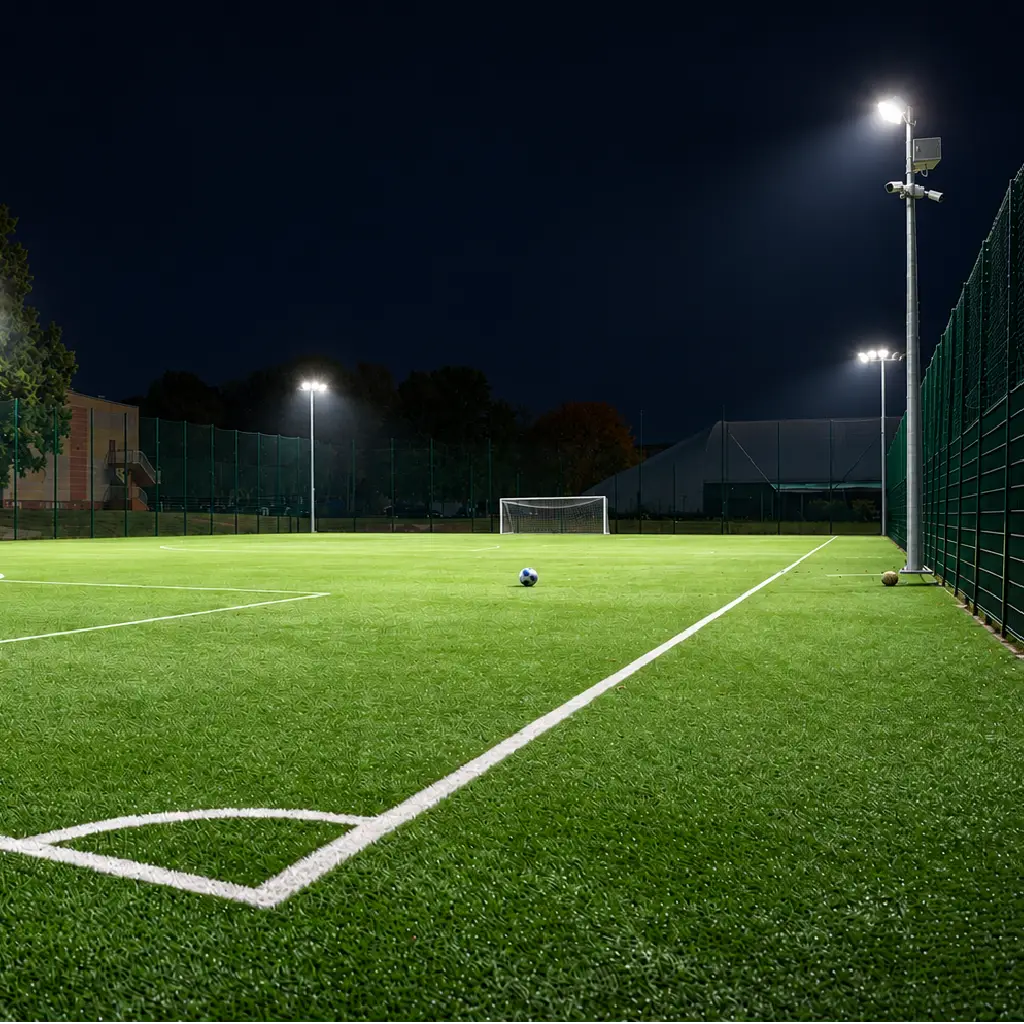

Po zmroku skontrolowaliśmy wpływ oświetlenia sportowego i pracę doświetlenia kamer. Skorygowaliśmy ustawienia wymagające dopasowania do warunków nocnych. Obsłudze obiektu przedstawiliśmy sposób korzystania z podglądu, wyszukiwania zdarzeń i zabezpieczania potrzebnych nagrań.
Pomożemy Ci w ich wyborze, wycenimy koszt całej inwestycji i profesjonalnie zamontujemy!
— Podsumowanie kamer i wykonanych prac
W ramach realizacji zastosowaliśmy osiem kamer IP marki Uniview, których rozmieszczenie dopasowaliśmy do poszczególnych części obiektu. Cztery kamery tubowe Uniview IPC2324SB-DZK-I0 przeznaczyliśmy do obserwacji pola gry i wybranych fragmentów obrzeża boiska. Kolejne dwie kamery tego samego modelu skierowaliśmy na wejścia i dojścia, uzyskując bardziej szczegółowe ujęcia osób przemieszczających się na teren obiektu. Zestaw uzupełniły dwie kamery kopułkowe Uniview IPC3234SB-ADZK-I0, zamontowane na konstrukcji zadaszenia trybun i obejmujące strefę widzów oraz ciągi komunikacyjne.
Montaż monitoringu na boisku objął wizję lokalną, dobór urządzeń, przygotowanie okablowania, prace wysokościowe oraz konfigurację i testy. W pomieszczeniu zaplecza zamontowaliśmy szafę RACK z rejestratorem Uniview obsługującym 16 kanałów oraz urządzeniami sieciowymi i elementami zasilania. Powstał system umożliwiający bieżący podgląd wybranych stref oraz odtwarzanie zapisanych zdarzeń, zarówno podczas użytkowania obiektu, jak i po zakończeniu rozgrywek.
