Budynki administracyjne wymagają odpowiednio zaplanowanych zabezpieczeń, ponieważ każdego dnia korzystają z nich zarówno pracownicy, jak i interesanci oraz osoby odwiedzające poszczególne działy. Ochrony wymagają nie tylko wejścia do obiektu, ale również ciągi komunikacyjne, strefy przeznaczone wyłącznie dla personelu, pomieszczenia techniczne, infrastruktura IT oraz teren znajdujący się wokół budynku.

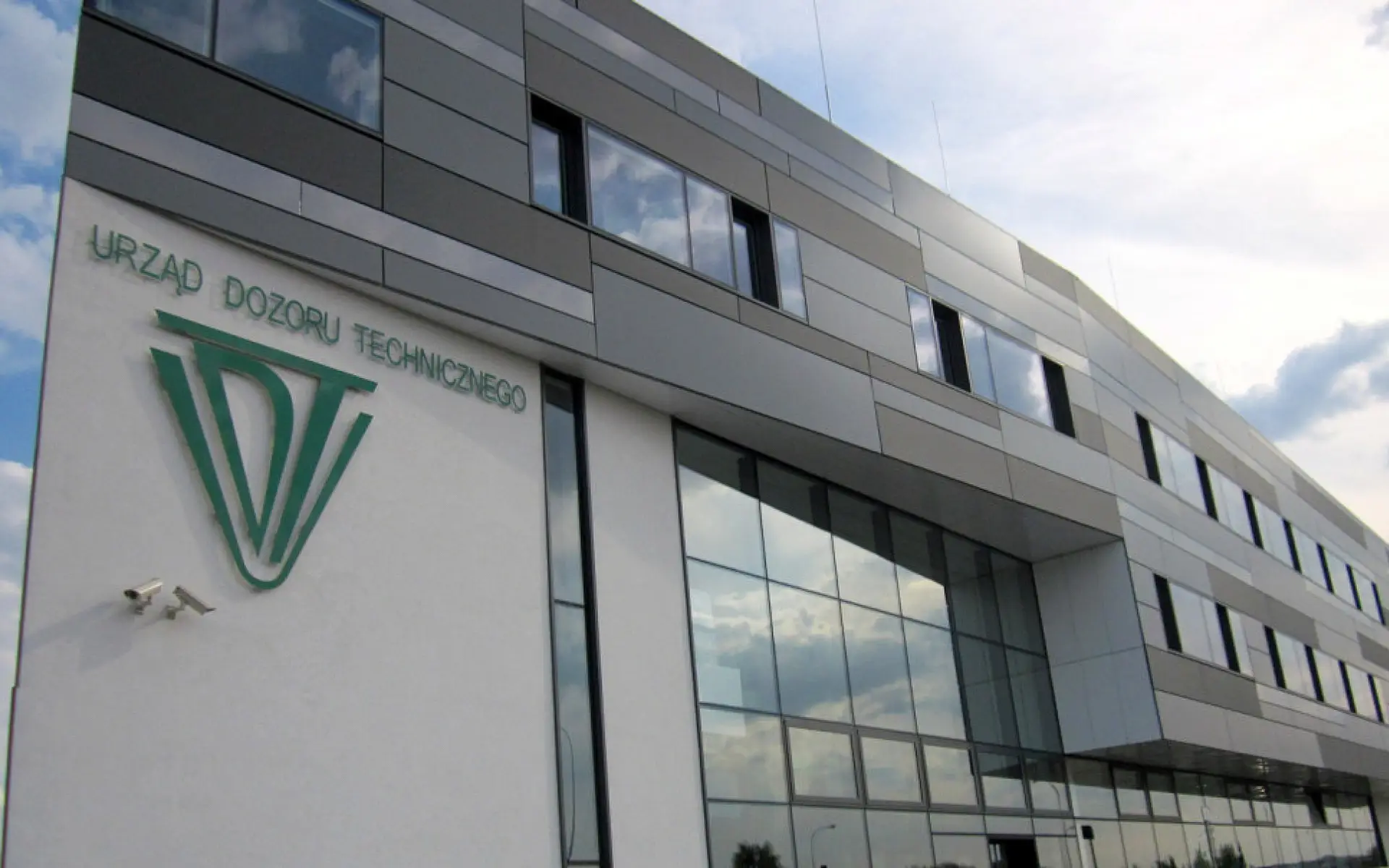

Jedną z naszych kolejnych realizacji był montaż kamer Dahua w Urzędzie Dozoru Technicznego w Rzeszowie. Ze względu na charakter i wielkość obiektu system musiał obejmować wiele różniących się od siebie przestrzeni. Innych parametrów wymaga kamera znajdująca się w recepcji, innych urządzenie obserwujące długi korytarz, a jeszcze innych kamera pracująca na zewnątrz i obejmująca rozległy parking.
Z tego względu nie zastosowaliśmy jednego modelu w całym budynku. System został oparty na kilku rodzajach kamer IP Dahua, które dobraliśmy do konkretnych stref, warunków oświetleniowych oraz wymaganej szczegółowości obrazu.
— Dlaczego monitoring jest potrzebny w Urzędzie Dozoru Technicznego?
W obiekcie należącym do instytucji państwowej monitoring pełni kilka funkcji jednocześnie. Najważniejszą z nich jest zwiększenie bezpieczeństwa pracowników, interesantów oraz znajdującego się w budynku mienia.
Kamery IP umożliwiają obserwację miejsc, przez które codziennie przechodzi wiele osób, a zarejestrowany obraz może pomóc w odtworzeniu przebiegu zdarzenia w przypadku uszkodzenia wyposażenia, próby nieuprawnionego wejścia do części pracowniczej, konfliktowej sytuacji w strefie obsługi czy zdarzenia na parkingu.
Dobrze zaprojektowane systemy monitoringu wizyjnego mogą być wykorzystywane przede wszystkim do:
- kontroli wejść i wyjść z budynku oraz rejestrowania osób pojawiających się w obiekcie;
- zwiększenia bezpieczeństwa pracowników i interesantów, szczególnie w miejscach obsługi klienta;
- ochrony wyposażenia oraz mienia urzędu;
- zabezpieczenia przejść prowadzących do części przeznaczonych wyłącznie dla pracowników;
- ochrony wejść do serwerowni, archiwum i pomieszczeń technicznych;
- obserwacji parkingu i bezpośredniego otoczenia budynku;
- ustalenia przebiegu zdarzenia, jeśli konieczna będzie późniejsza analiza materiału z kamer.
Dlatego montaż kamer Dahua w urzędzie potraktowaliśmy jako wykonanie jednego, spójnego systemu bezpieczeństwa, a nie rozmieszczenie pojedynczych urządzeń w przypadkowych miejscach.
— Jakie miejsca w urzędzie najbardziej wymagają montażu kamer?
Jednym z najważniejszych punktów jest wejście główne. To właśnie tutaj występuje największy ruch osób. Kamera powinna więc nie tylko pokazywać ogólną sylwetkę człowieka, ale także zapewniać odpowiednią szczegółowość obrazu.
Kolejną strategiczną strefą jest recepcja i punkt obsługi interesantów. Monitoring powinien obejmować przestrzeń przed stanowiskami, wejście do tej części budynku oraz główny ciąg komunikacyjny.
Istotne są również korytarze i klatki schodowe. Odpowiednio rozmieszczone kamery pozwalają sprawdzić, w jakim kierunku przemieszczała się konkretna osoba i do której części obiektu się udała.
Szczególnej ochrony wymagają drzwi prowadzące do części pracowniczej, a także wejścia do archiwum i serwerowni. W takich miejscach ważniejsze od obserwowania całego pomieszczenia jest dokładne zabezpieczenie samego punktu wejścia.
Monitoringiem objęliśmy także wejścia boczne i techniczne, pomieszczenia techniczne oraz parking. Chociaż miejsca te mogą być mniej uczęszczane, pozostawienie ich poza systemem tworzyłoby istotne martwe strefy.
— Montaż kamer Dahua w urzędzie – dobór urządzeń do poszczególnych stref
Przed rozpoczęciem prac dobraliśmy kamery do monitoringu odpowiednio do charakteru każdej strefy.
Przy wejściu głównym oraz na parkingu zastosowaliśmy Dahua IPC-HFW3849T1-AS-PV 8 MP. Wysoka rozdzielczość pozwala uzyskać dużą ilość szczegółów również przy obserwowaniu większej powierzchni. Kamera oferuje między innymi WDR 120 dB, Smart Dual Light, SMD 4.0 oraz inteligentną klasyfikację ludzi i pojazdów.
W recepcji oraz przy wejściach do części pracowniczych i archiwum zastosowaliśmy kopułowe Dahua IPC-HDBW2541E-S 5 MP. Obiektyw 2,8 mm umożliwia obserwację szerokiego obszaru, a kopułowa konstrukcja dobrze sprawdza się we wnętrzach administracyjnych.
Na korytarzach i klatkach schodowych zamontowaliśmy Dahua IPC-HDW1439V-A-IL 4 MP. W tych miejscach nie potrzebowaliśmy bardzo dużego zbliżenia. Ważniejsze było objęcie kamerą możliwie długiego fragmentu ciągu komunikacyjnego.
W serwerowni wykorzystaliśmy Dahua IPC-HDW3541T-ZS 5 MP z regulowanym obiektywem 2,7–13,5 mm. Dzięki temu pole widzenia mogliśmy precyzyjnie dopasować do wejścia oraz infrastruktury technicznej.
Przy wejściach bocznych i technicznych wykorzystaliśmy Dahua IPC-HFW1439TL1-A-IL 4 MP, natomiast w większych pomieszczeniach technicznych zastosowaliśmy Dahua IPC-HFW1839TC-A-IL 8 MP.
Tak zaplanowany montaż kamer Dahua w urzędzie pozwolił wykorzystać możliwości poszczególnych urządzeń dokładnie tam, gdzie były najbardziej potrzebne.
— Przygotowanie, które poprzedziło montaż kamer Dahua w urzędzie
Prace rozpoczęliśmy od dokładnej wizji lokalnej. Przeszliśmy przez budynek i sprawdziliśmy rozmieszczenie wejść, recepcji, ciągów komunikacyjnych, klatek schodowych, stref pracowniczych, serwerowni i pomieszczeń technicznych.
W każdym miejscu wyznaczyliśmy wstępny punkt montażu kamery oraz kierunek, w którym urządzenie miało zostać ustawione. Zwracaliśmy uwagę między innymi na wysokość montażu, przeszkody mogące zasłonić obraz, obecność okien i przeszkleń oraz możliwość powstawania martwych stref.
Przy kamerach zewnętrznych analizowaliśmy również położenie elewacji, wejść, parkingu i strefy dojazdowej.
Równocześnie zaplanowaliśmy przebieg okablowania. Już na tym etapie należało określić, którędy poprowadzimy przewody do poszczególnych kamer, gdzie wykorzystamy istniejące trasy teletechniczne, a gdzie konieczne będzie wykonanie nowych przejść instalacyjnych.
Pomożemy Ci w ich wyborze, wycenimy koszt całej inwestycji i profesjonalnie zamontujemy!
— Trasy kablowe i przewierty przed właściwym montażem
Zanim rozpoczęliśmy mocowanie kamer, przygotowaliśmy infrastrukturę przewodową.
Wewnątrz budynku przewody prowadziliśmy przede wszystkim nad sufitami podwieszanymi oraz istniejącymi trasami teletechnicznymi. W miejscach, w których nie było możliwości całkowitego ukrycia instalacji, wykorzystaliśmy estetyczne kanały instalacyjne.
Przy przechodzeniu z jednego pomieszczenia do kolejnego wykonywaliśmy przewierty przez ściany. Po wykonaniu otworu przeciągaliśmy przewód do następnej części obiektu, a następnie zabezpieczaliśmy i porządkowaliśmy miejsce przejścia.
Większego przygotowania wymagały kamery znajdujące się na elewacji. Tutaj konieczne było przeprowadzenie przewodów z wnętrza budynku na zewnątrz. Wykonaliśmy przewierty w odpowiednich punktach, przeprowadziliśmy okablowanie i zabezpieczyliśmy przejścia przed wilgocią.
Cały montaż monitoringu został wykonany w technologii IP z wykorzystaniem zasilania PoE. Dzięki temu do kamery doprowadzany jest jeden przewód sieciowy odpowiadający zarówno za transmisję danych, jak i zasilanie urządzenia. Ogranicza to liczbę przewodów i eliminuje konieczność instalowania gniazda elektrycznego przy każdej kamerze.
— Montaż kamer Dahua w urzędzie – kamery wewnętrzne
Po przygotowaniu tras kablowych rozpoczęliśmy właściwy montaż kamer Dahua w urzędzie.

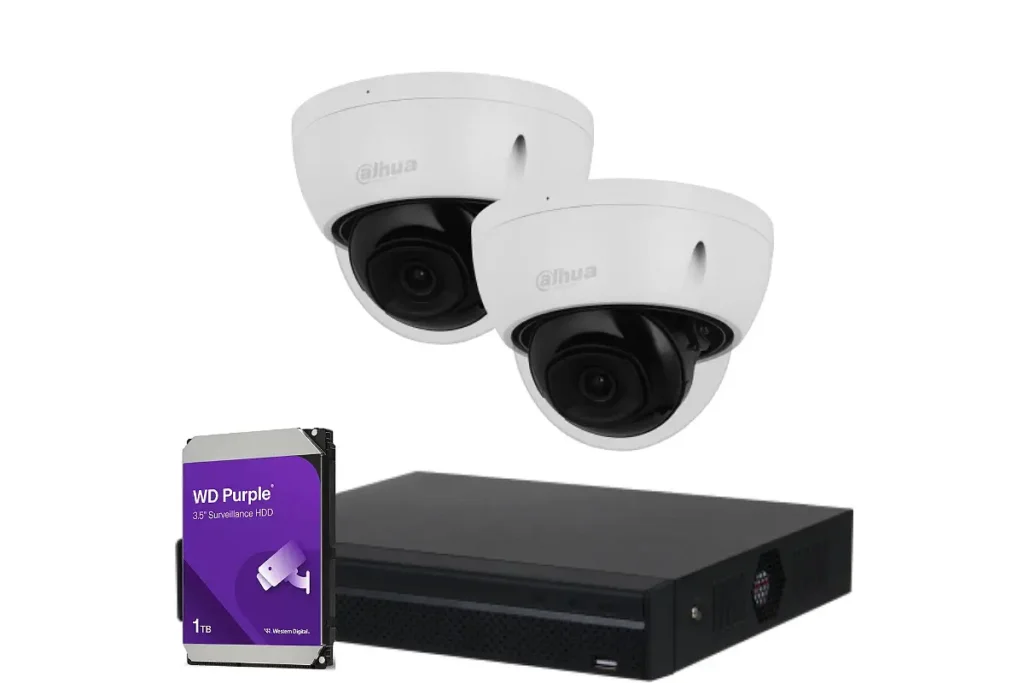

W recepcji kamerę IPC-HDBW2541E-S 5 MP zamontowaliśmy bezpośrednio pod sufitem. W przygotowanym wcześniej punkcie wykonaliśmy otwory montażowe, doprowadziliśmy przewód sieciowy i zamocowaliśmy podstawę kamery.
Urządzenie ustawiliśmy tak, aby obejmowało przestrzeń przed stanowiskiem obsługi oraz osoby wchodzące do tej części obiektu. Kadr został dobrany w taki sposób, aby kamera obserwowała przede wszystkim strefę komunikacyjną, a nie same stanowiska pracy.
Ten sam model wykorzystaliśmy przy wejściach do części pracowniczej i archiwum. Kamery znalazły się nad drzwiami lub w ich bezpośrednim sąsiedztwie. Tutaj najważniejsze było uzyskanie czytelnego obrazu osoby przekraczającej granicę pomiędzy częścią ogólnodostępną a strefą dostępną jedynie dla personelu.
Przewody do tych punktów poprowadziliśmy w przestrzeni nad sufitem. W miejscach, gdzie kamera znajdowała się po drugiej stronie ściany niż główna trasa kablowa, wykonaliśmy dodatkowe przewierty.
— Montaż kamer na korytarzach i klatkach schodowych

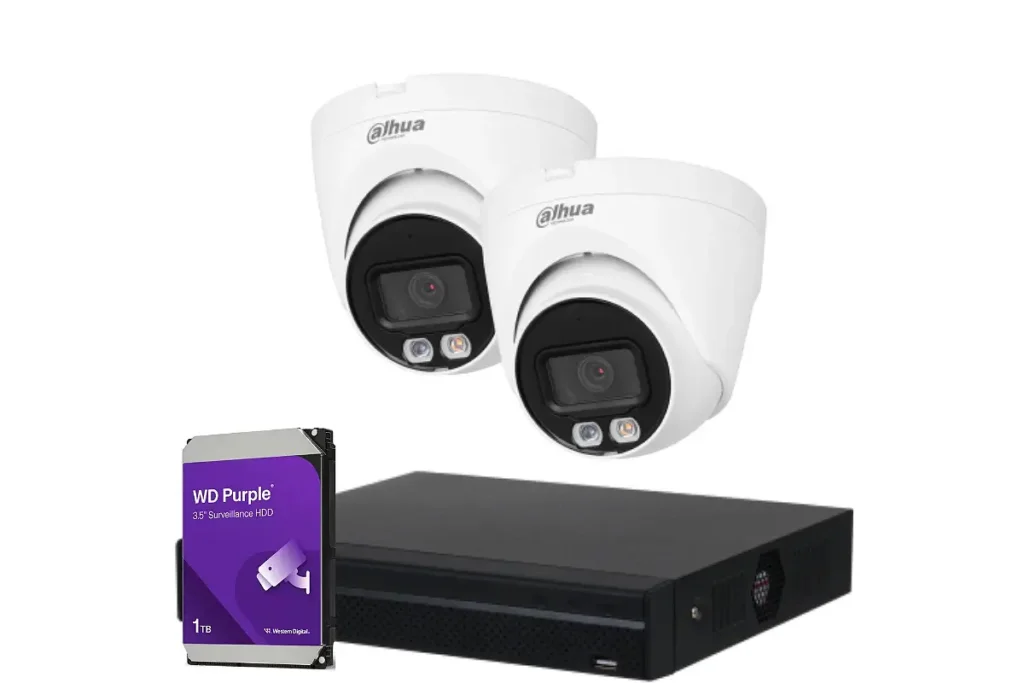

Na korytarzach zastosowaliśmy Dahua IPC-HDW1439V-A-IL 4 MP. Kamery montowaliśmy przede wszystkim wysoko pod sufitem, w narożnikach oraz w pobliżu miejsc, w których krzyżowały się ciągi komunikacyjne.
Przed ostatecznym przykręceniem każdego urządzenia sprawdzaliśmy obraz na żywo. Dzięki temu mogliśmy przesunąć punkt instalacji o kilkanaście lub kilkadziesiąt centymetrów, jeśli pozwalało to uzyskać wyraźnie lepszy kadr.
Naszym celem było takie rozmieszczenie kamer, aby poszczególne pola widzenia częściowo się uzupełniały. Dzięki temu osoba wychodząca z pola jednej kamery pojawia się w zasięgu kolejnej, co ułatwia późniejsze prześledzenie jej przemieszczania się po budynku.
Klatki schodowe wymagały nieco innego podejścia. Kamery instalowaliśmy w miejscach pozwalających obserwować półpiętra oraz wejścia na poszczególne kondygnacje.
Ze względu na wysokość punktów montażowych część prac wykonywaliśmy z wykorzystaniem drabin i podestów roboczych.
Po zamocowaniu kamery istotne było właściwe ustawienie jej kąta. Zbyt mocne skierowanie urządzenia w dół powodowałoby, że większość kadru zajmowałyby schody. Z kolei zbyt wysokie ustawienie ograniczałoby możliwość obserwowania osób.
Dlatego każde urządzenie regulowaliśmy indywidualnie już po podłączeniu go do systemu.
— Zabezpieczenie serwerowni

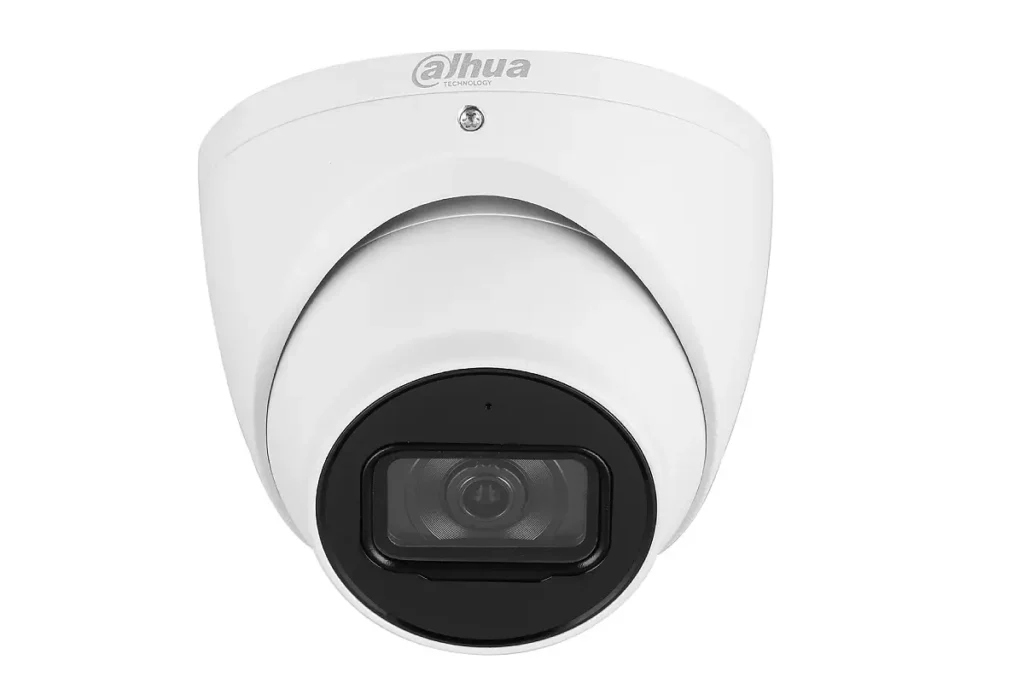

W serwerowni zamontowaliśmy Dahua IPC-HDW3541T-ZS 5 MP.
Przewód doprowadziliśmy istniejącą trasą techniczną, dzięki czemu nie było potrzeby prowadzenia dodatkowej instalacji po widocznych powierzchniach ścian.
Po zamontowaniu kamery wykorzystaliśmy jej regulowany obiektyw. Pozwoliło nam to zawęzić pole widzenia i dokładnie wykadrować wejście do serwerowni oraz najważniejszą część infrastruktury technicznej.
W tym miejscu nie zależało nam na uzyskaniu maksymalnie szerokiego obrazu. Ważniejsza była możliwość dokładnego sprawdzenia, kto wchodzi do pomieszczenia oraz co dzieje się w jego najważniejszej części.
— Montaż w większych pomieszczeniach technicznych

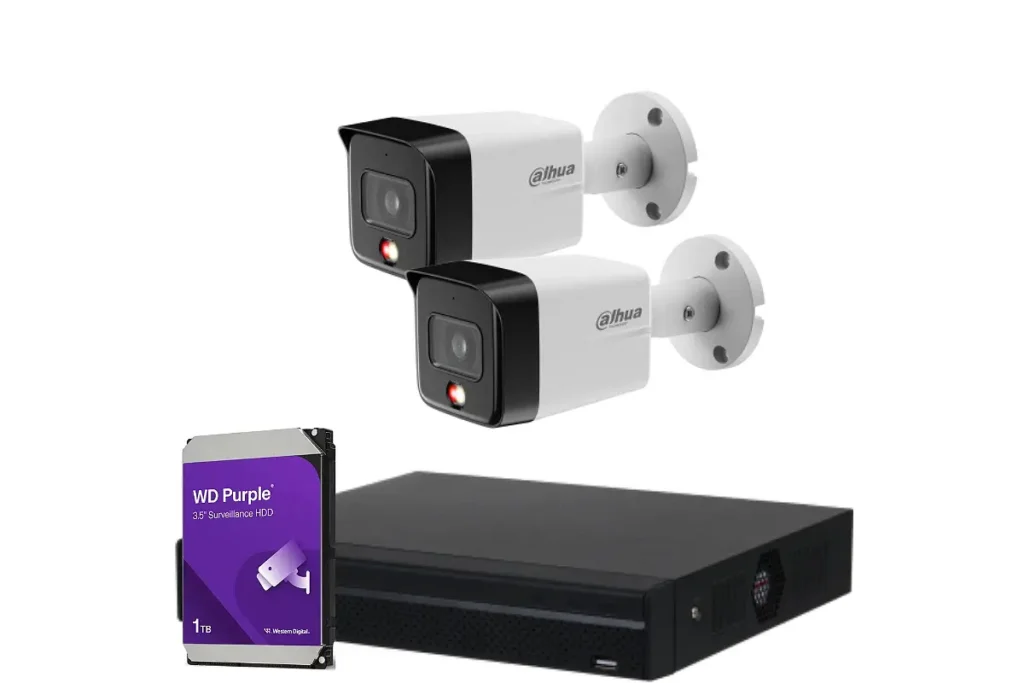

W większych pomieszczeniach technicznych zastosowaliśmy Dahua IPC-HFW1839TC-A-IL 8 MP.
Kamery umieszczaliśmy wysoko w narożnikach. Takie położenie pozwala objąć jednym kadrem wejście oraz znaczną część wyposażenia znajdującego się w pomieszczeniu.
W przypadku wysokich punktów instalacyjnych ponownie wykorzystywaliśmy drabiny i podesty. Po zamocowaniu kamery wykonywaliśmy końcową regulację obrazu, aby ograniczyć miejsca zasłonięte przez elementy wyposażenia.
— Montaż kamer Dahua w urzędzie – kamery zewnętrzne
Kolejnym etapem był montaż kamer Dahua w urzędzie na zewnętrznych ścianach budynku.
Jednym z najważniejszych punktów było wejście główne. Kamerę Dahua IPC-HFW3849T1-AS-PV 8 MP zamontowaliśmy wysoko nad wejściem.
Najpierw wyznaczyliśmy miejsce mocowania i wykonaliśmy przewiert przez ścianę zewnętrzną. Następnie przeprowadziliśmy przewód sieciowy bezpośrednio do punktu, w którym miała znaleźć się kamera.
Urządzenie zamocowaliśmy stabilnie do elewacji. Samo połączenie przewodu z kamerą zostało zabezpieczone przed deszczem i wilgocią. Zabezpieczyliśmy również miejsce przejścia instalacji przez ścianę.
Po podłączeniu kamery wyświetliliśmy obraz i ustawiliśmy ją tak, aby obejmowała zarówno drzwi wejściowe, jak i przestrzeń bezpośrednio przed budynkiem. Dzięki temu kamera nie pokazuje wyłącznie szerokiego planu, ale pozwala uzyskać szczegółowy obraz osoby podchodzącej do wejścia.
— Montaż kamery na parkingu
Drugą ważną strefą zewnętrzną był parking.

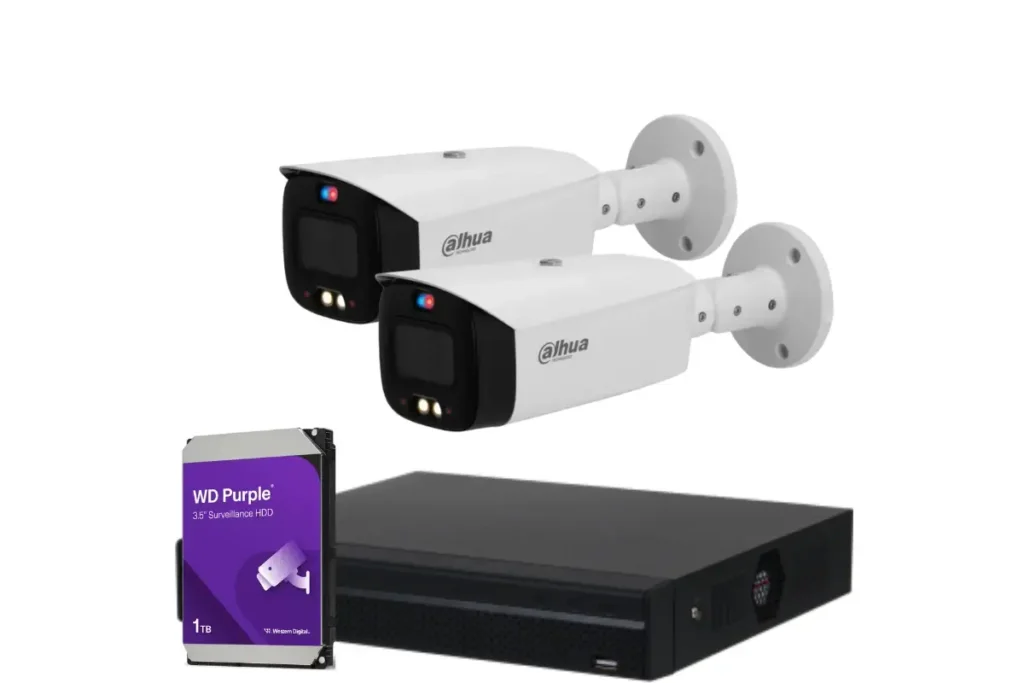

Tutaj również zastosowaliśmy IPC-HFW3849T1-AS-PV 8 MP. Kamera została zamontowana wysoko na elewacji, co pozwoliło uzyskać szeroki obraz terenu.
Ze względu na wysokość punktu montażowego prace wykonywaliśmy przy wykorzystaniu sprzętu przeznaczonego do bezpiecznej pracy na wysokości.
Do kamery doprowadziliśmy osobną trasę przewodową. Odcinek instalacji narażony na działanie czynników atmosferycznych został odpowiednio zabezpieczony przed wilgocią, promieniowaniem UV i możliwością uszkodzenia mechanicznego.
Po podłączeniu urządzenia ustawiliśmy kadr w taki sposób, aby kamera obejmowała główną część parkingu oraz strefę dojazdową.
— Kamery przy wejściach bocznych i technicznych

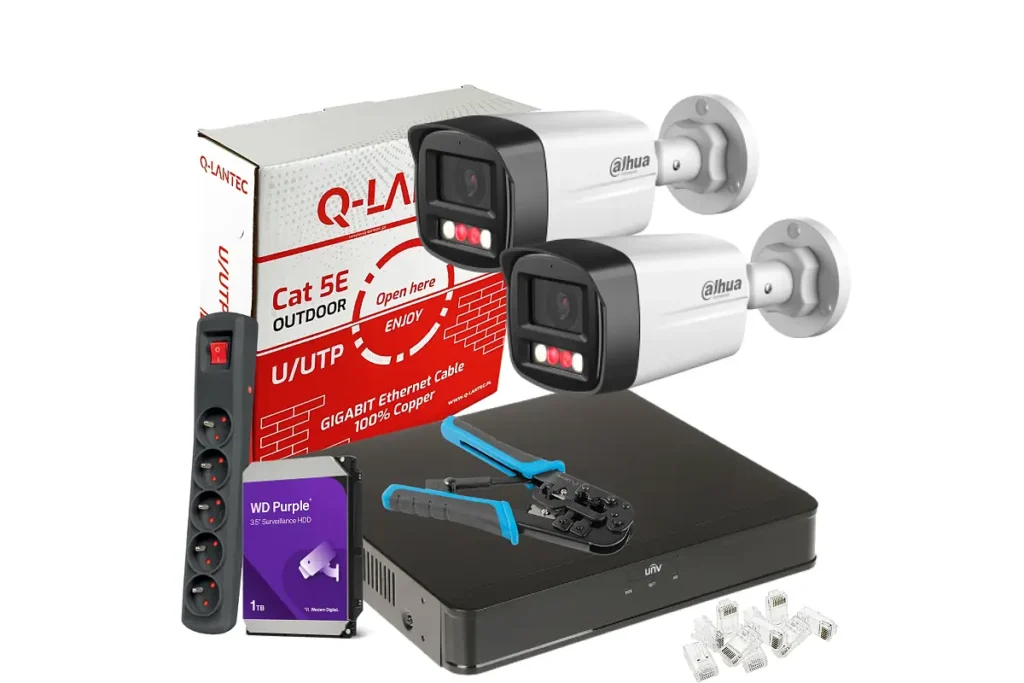

Przy mniej uczęszczanych wejściach zastosowaliśmy Dahua IPC-HFW1439TL1-A-IL 4 MP.
Kamery zamontowaliśmy bezpośrednio nad drzwiami i skierowaliśmy lekko w dół. Dzięki temu w kadrze znajduje się zarówno osoba podchodząca do wejścia, jak i przestrzeń bezpośrednio przed budynkiem.
W każdym punkcie wykonaliśmy przejście instalacyjne przez ścianę, doprowadziliśmy przewód do urządzenia oraz zabezpieczyliśmy połączenie przed działaniem wilgoci.
— Rejestrator NVR i centralny punkt całej instalacji
Wszystkie przewody z kamer zostały doprowadzone do centralnego punktu systemu.
W pomieszczeniu technicznym przygotowaliśmy miejsce dla rejestratora NVR, switchy PoE oraz pozostałych elementów infrastruktury sieciowej.
Końcówki przewodów zostały odpowiednio przygotowane i podłączone do urządzeń sieciowych. Poszczególne trasy uporządkowaliśmy oraz oznaczyliśmy zgodnie z lokalizacją kamer.
Dzięki temu już na etapie późniejszego serwisowania można szybko określić, który przewód odpowiada kamerze znajdującej się np. przy wejściu głównym, na parkingu, w recepcji lub na konkretnym korytarzu.
Kamery zostały również odpowiednio opisane w samym systemie, tak aby osoba obsługująca monitoring nie musiała identyfikować urządzeń na podstawie przypadkowych numerów.
— Konfiguracja systemu po montażu kamer Dahua w urzędzie
Po zakończeniu fizycznego montażu kamer Dahua w urzędzie rozpoczęliśmy konfigurację całego systemu.
Każdą kamerę dodaliśmy do sieci i rejestratora NVR, a następnie skonfigurowaliśmy parametry obrazu oraz sposób zapisywania nagrań.
W urządzeniach znajdujących się na zewnątrz i przy wejściach wykorzystaliśmy funkcje inteligentnej analizy obrazu. Skonfigurowaliśmy między innymi detekcję człowieka i pojazdu, a w wybranych punktach także przekroczenie wirtualnej linii oraz wejście do określonej strefy.
Ustawienia były dopasowywane indywidualnie. Kamera obserwująca parking wymaga innej konfiguracji niż urządzenie znajdujące się na krótkim korytarzu czy przy drzwiach prowadzących do części pracowniczej.
— Końcowa regulacja i testy systemu monitoringu
Po uruchomieniu wszystkich urządzeń jeszcze raz sprawdziliśmy rzeczywisty obraz z każdej kamery.
W razie potrzeby korygowaliśmy kąt ustawienia, obrót i pochylenie urządzeń. Szczególną uwagę zwróciliśmy na miejsca, w których pola widzenia kilku kamer powinny się wzajemnie uzupełniać.
Kontrolowaliśmy także obraz przy wejściu głównym i na parkingu, gdzie występują duże różnice pomiędzy światłem dziennym, sztucznym oświetleniem i warunkami nocnymi.
Na zakończenie wykonaliśmy test całego systemu, obejmujący:
- sprawdzenie obrazu ze wszystkich kamer;
- weryfikację zapisu nagrań;
- wyszukiwanie i odtwarzanie materiału;
- kontrolę pracy kamer w dzień i w nocy;
- test wykrywania ludzi i pojazdów;
- sprawdzenie skonfigurowanych linii i stref detekcji;
- kontrolę komunikacji pomiędzy kamerami, siecią i rejestratorem;
- sprawdzenie zasilania PoE;
- końcową kontrolę mocowań, przewodów i zabezpieczeń instalacji.
Po przeprowadzeniu testów uporządkowaliśmy trasy przewodowe, zamknęliśmy kanały instalacyjne i wykonaliśmy ostatnią kontrolę całej instalacji.
— Montaż kamer Dahua w urzędzie – kompleksowa realizacja monitoringu w UDT
Montaż kamer Dahua w urzędzie w Rzeszowie obejmował znacznie więcej niż samo zamocowanie urządzeń na ścianach i sufitach.
W ramach prac wykonaliśmy trasy kablowe, przewierty przez ściany i elewację, montaż kamer na sufitach oraz ścianach, prace na wysokości, instalację urządzeń zewnętrznych, podłączenie zasilania PoE, przygotowanie centralnego punktu systemu, konfigurację infrastruktury sieciowej i rejestratora NVR oraz końcową regulację całego systemu.
Różnorodność stref znajdujących się w Urzędzie Dozoru Technicznego wymagała również zastosowania kilku typów kamer. Inne urządzenia wykorzystaliśmy do obserwacji korytarzy, inne przy wejściach i recepcji, natomiast modele o rozdzielczości 8 MP przeznaczyliśmy przede wszystkim do bardziej wymagających przestrzeni zewnętrznych i technicznych.
Dzięki odpowiedniemu rozmieszczeniu kamer oraz właściwie wykonanej instalacji monitoring obejmuje najważniejsze części obiektu – od wejścia głównego i miejsc obsługi interesantów, przez korytarze, klatki schodowe, strefy pracownicze i serwerownię, aż po parking oraz wejścia boczne.
Tak wykonany montaż kamer Dahua w urzędzie pozwolił stworzyć kompleksowy system monitoringu IP, w którym urządzenia, infrastruktura przewodowa, zasilanie PoE i rejestracja obrazu tworzą jedno spójne rozwiązanie dopasowane do charakteru całego obiektu.
