W kopalni piasku w Pysznicy wykonaliśmy instalację monitoringu obejmującą drogi przejazdowe, wybrane części terenu roboczego oraz otoczenie zabudowań. Zastosowaliśmy cztery kamery Uniview umieszczone na konstrukcjach wyniesionych ponad dachy budynków. Obraz udostępniliśmy na monitorze w pomieszczeniu zaplecza, zapewniając wygodny podgląd kilku stref jednocześnie. Montaż monitoringu w kopalni piasku ułatwił bieżącą obserwację obiektu i zapewnił możliwość powrotu do zarejestrowanych zdarzeń.
— Cel montażu monitoringu w kopalni piasku
Kopalnia piasku jest miejscem, w którym równocześnie odbywają się prace wydobywcze, przemieszczanie materiału i przejazdy samochodów ciężarowych. Koparki pracują w różnych częściach terenu, a pojazdy poruszają się po drogach biegnących między wyrobiskami i składowiskami. Z poziomu zaplecza trudno obserwować wszystkie te miejsca. Ukształtowanie gruntu, zabudowania oraz zgromadzony materiał dodatkowo ograniczają widoczność.
Montaż monitoringu w kopalni piasku miał przede wszystkim umożliwić szybkie sprawdzanie sytuacji na wybranych odcinkach dróg, przy maszynach i wokół budynków. Ważne było także uzyskanie nagrań pomocnych przy wyjaśnianiu konkretnych zdarzeń. Monitoring przemysłowy zaplanowaliśmy jako wsparcie codziennego nadzoru nad terenem oraz wyposażeniem pozostawianym po zakończeniu pracy. Użytkownik otrzymał możliwość obserwowania kilku miejsc z jednego stanowiska.
— Rozplanowanie punktów kamerowych na terenie obiektu
Przygotowanie instalacji rozpoczęliśmy od przeanalizowania rozmieszczenia budynków, przebiegu dróg i położenia obszarów użytkowanych przez ciężki sprzęt. Uwzględniliśmy również zbiorniki wodne oraz miejsca, w których składowany piasek mógł przesłaniać widok. Każdy punkt kamerowy wymagał określenia kierunku obserwacji i oceny tego, jakie informacje powinien dostarczać użytkownikowi.
Planując montaż monitoringu w kopalni piasku, wykorzystaliśmy lokalizacje przy zabudowaniach. Wyniesienie kamer ponad dachy pozwoliło ograniczyć przesłanianie obrazu przez budynki i skierować urządzenia w różne strony. Przy doborze wysokości uwzględniliśmy zarówno zakres widoczności, jak i możliwość późniejszego serwisowania. Zależało nam na uzyskaniu przydatnych kadrów obejmujących konkretne przejazdy i fragmenty terenu roboczego.
— Kamery Uniview zastosowane w kopalni piasku
W instalacji zastosowaliśmy cztery kamery Uniview IPC2128LR3-DPF40M-F o rozdzielczości 8 MP. Pozwala ona uzyskać szczegółowy obraz przydatny podczas obserwacji ruchu samochodów, pracy maszyn i sytuacji wokół zabudowań. Ułatwia również przyjrzenie się wybranemu fragmentowi nagrania, gdy trzeba sprawdzić przebieg zdarzenia. Obiektyw 4 mm pozwolił skupić poszczególne kadry na wybranych częściach kopalni. Dzięki temu istotne miejsca zajmują większą część obrazu niż przy zastosowaniu szerszego obiektywu 2,8 mm.
Montaż monitoringu w kopalni piasku wymagał uwzględnienia zapylenia, opadów i zmian temperatury. Obudowy o klasie szczelności IP67 chronią wnętrze kamer przed pyłem i wodą, a szeroki zakres temperatur pracy umożliwia ich całoroczne użytkowanie. Zastosowana kompresja H.265 pomaga ograniczyć ilość miejsca zajmowanego przez nagrania. Pozwala to efektywniej wykorzystać dysk rejestratora, zachowując materiał potrzebny do późniejszego sprawdzania zdarzeń.
— Dlaczego te kamery sprawdzają się przy obserwacji kopalni?
Przy wyborze urządzeń znaczenie miała możliwość obserwowania stref oddalonych od zabudowań. Połączenie rozdzielczości 8 MP z obiektywem 4 mm pozwala zachować więcej szczegółów wybranego obszaru niż szersze ujęcie wykonane kamerą tej samej serii z obiektywem 2,8 mm. Jest to przydatne podczas sprawdzania położenia pojazdów, przebiegu przejazdu czy sytuacji przy maszynach.
Montaż monitoringu w kopalni piasku uwzględniał również zmienne oświetlenie. Funkcja WDR pomaga zachować widoczność w scenach obejmujących jednocześnie jasny teren i zacienione otoczenie budynków. Oświetlacz podczerwieni o deklarowanym zasięgu do 30 metrów wspiera obserwację bliższych stref po zmroku. Nie oznacza to jednak doświetlenia całego wyrobiska. Urządzenia dobraliśmy do podglądu sytuacji w określonych kadrach, bez zakładania odczytu tablic rejestracyjnych z dużych odległości.
— Dobór ilości kamer do potrzeb obiektu

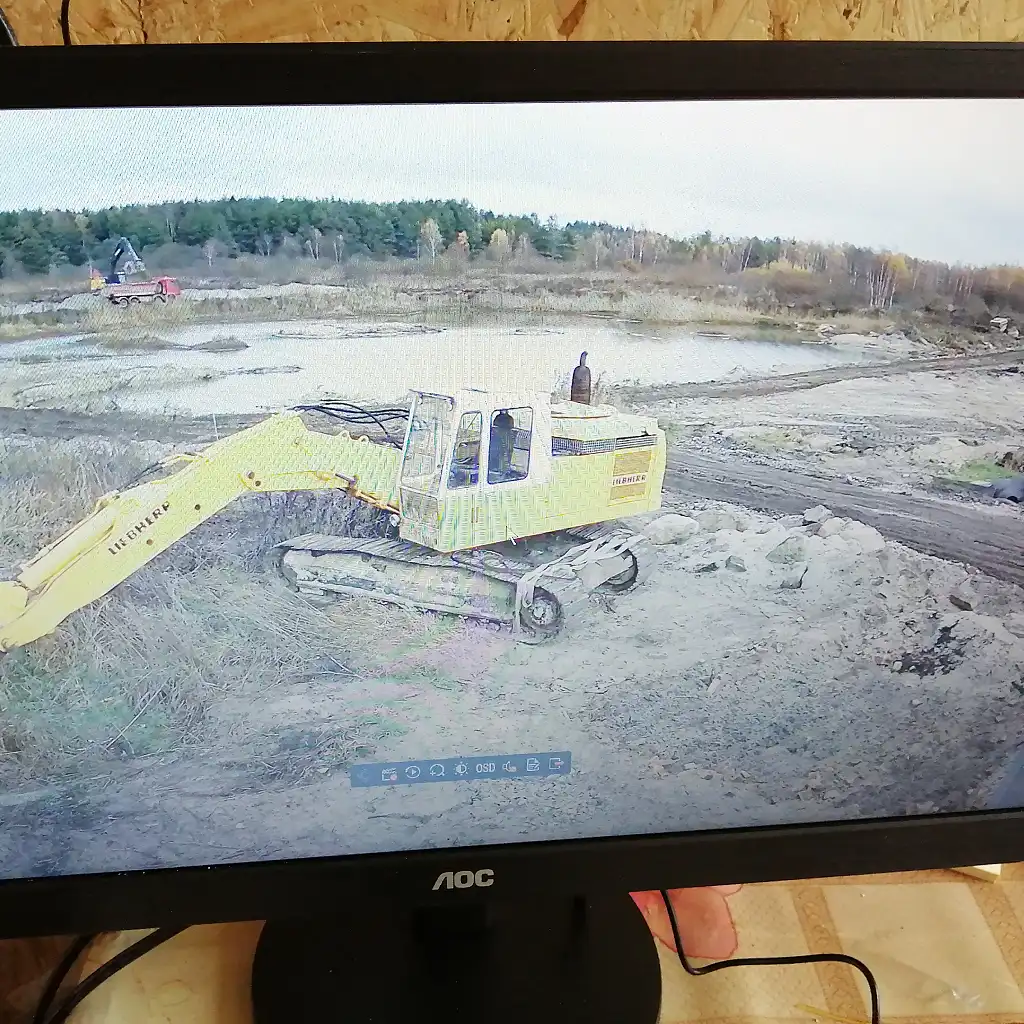

Liczba urządzeń wynikała z potrzeby jednoczesnego obserwowania czterech kierunków. Pierwszy widok obejmował drogę biegnącą przy zbiorniku wodnym, a drugi przejazd i otoczenie zabudowań. Pozostałe dwa pozwalały sprawdzać wybrane fragmenty terenu roboczego oraz miejsca użytkowane przez maszyny. Podział ten zapewnił użytkownikowi zestaw ujęć przedstawiających różne części obiektu.
Montaż monitoringu w kopalni piasku oparliśmy na stałych punktach obserwacyjnych. Dzięki temu obraz z jednej strefy pozostaje dostępny również wtedy, gdy użytkownik sprawdza inną kamerę. Cztery kamery do monitoringu pozwoliły objąć nadzorem wybrane miejsca istotne dla funkcjonowania kopalni. Nie oznacza to pełnego pokrycia całego terenu, którego układ zmienia się wraz z postępem prac i przemieszczaniem materiału.
— Przygotowanie tras kablowych i przekopy
Przed rozpoczęciem prowadzenia przewodów wyznaczyliśmy trasy łączące punkty kamerowe z pomieszczeniem zaplecza. Przy zabudowaniach okablowanie poprowadziliśmy wzdłuż konstrukcji i ścian, ograniczając jego narażenie na przypadkowe uszkodzenia. Odcinki przebiegające przez otwarty teren wymagały przygotowania tras podziemnych. Pozwoliło to uniknąć pozostawiania przewodów na powierzchni użytkowanej przez pojazdy.
Montaż monitoringu w kopalni piasku obejmował miejscowe przekopy, których przebieg uzgodniliśmy po sprawdzeniu istniejącej infrastruktury. Przewody przeznaczone do warunków zewnętrznych ułożyliśmy w rurach osłonowych, dopasowując zabezpieczenia do warunków gruntowych i obciążeń. Przed zasypaniem sprawdziliśmy ciągłość okablowania. Następnie uporządkowaliśmy teren i zabezpieczyliśmy miejsca wyprowadzenia przewodów z gruntu. Punkty połączeniowe pozostawiliśmy dostępne do późniejszej kontroli.
— Montaż monitoringu w kopalni piasku - prace na wysokości

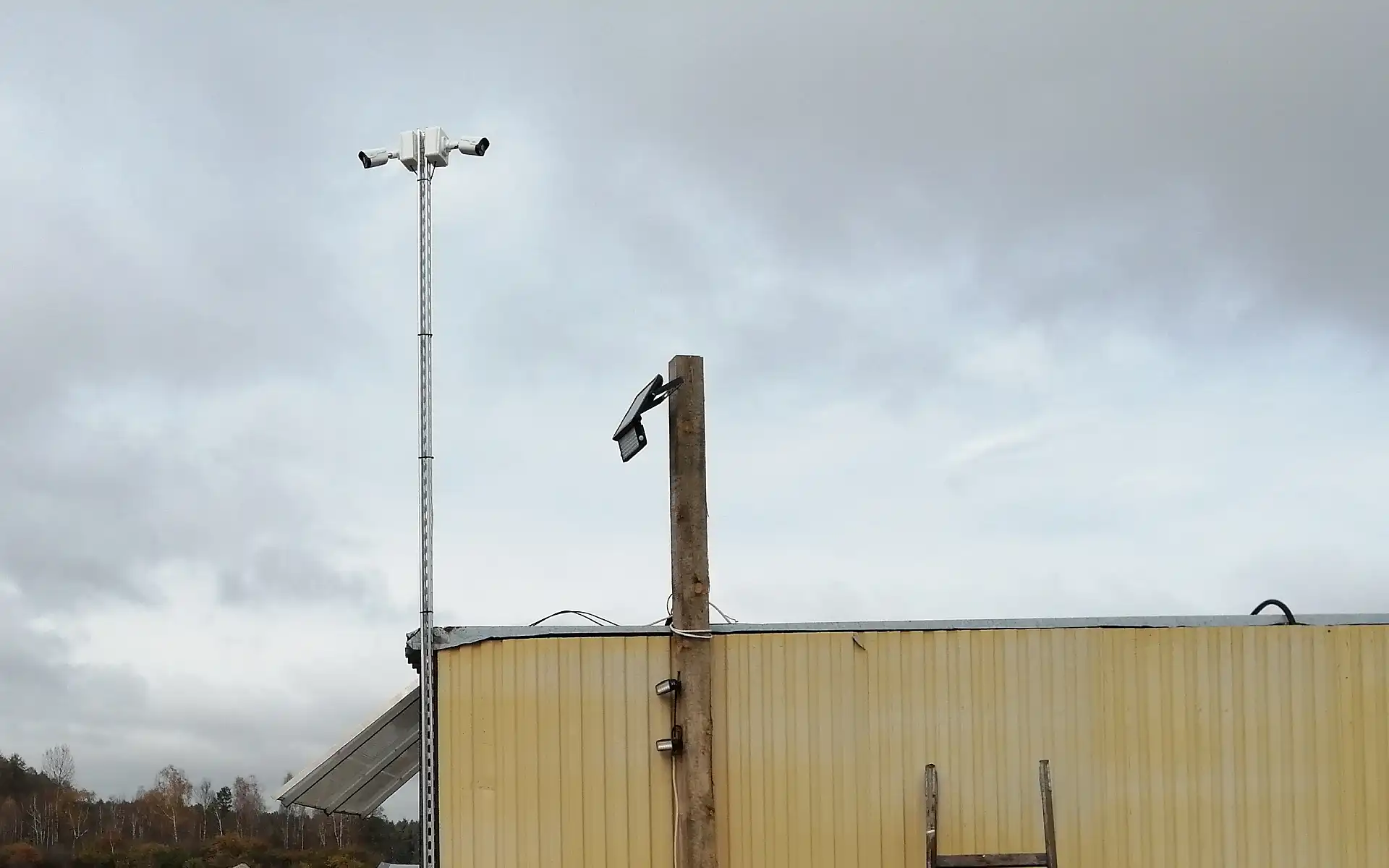

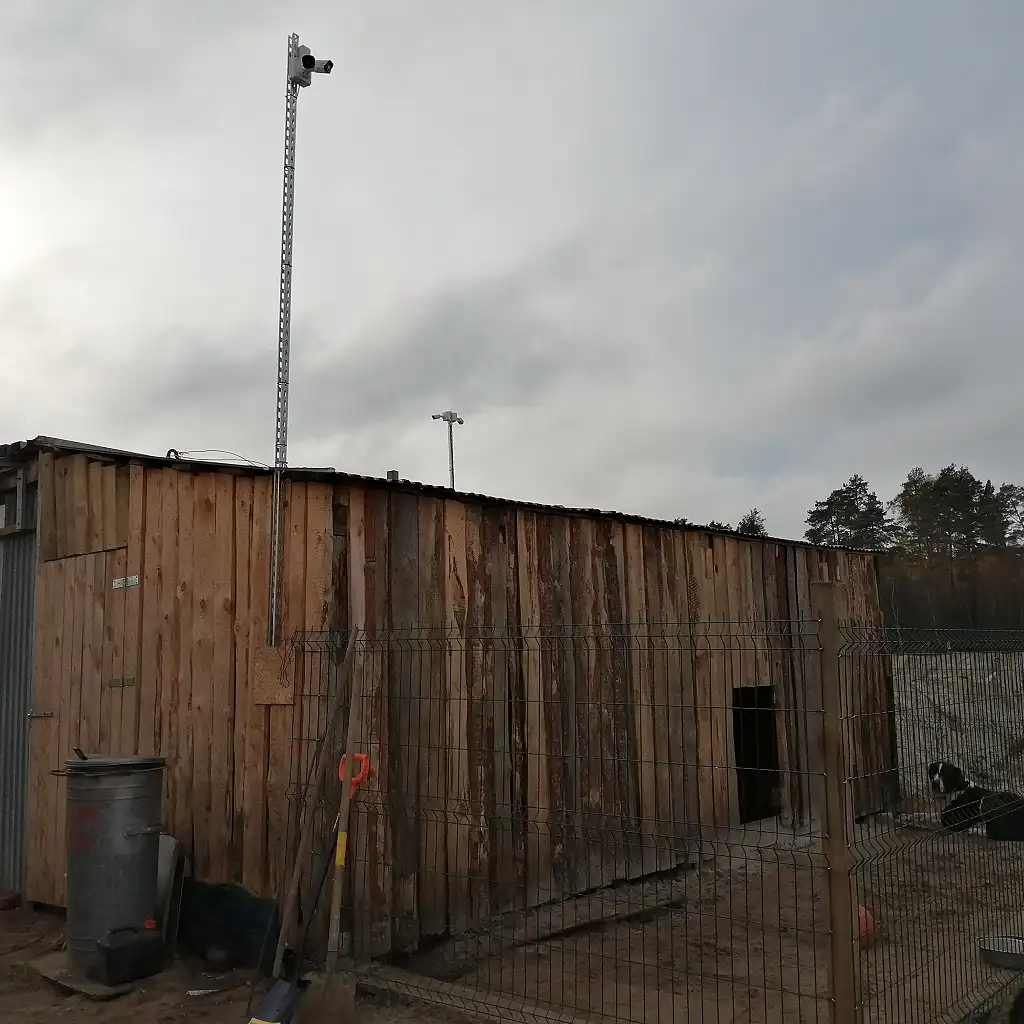

Kamery zamocowaliśmy na metalowych konstrukcjach wyniesionych ponad dachy budynków. Przed montażem urządzeń sprawdziliśmy stabilność konstrukcji oraz ich mocowania. Miało to znaczenie ze względu na wiatr, ponieważ drgania punktu kamerowego mogą utrudniać obserwację, szczególnie bardziej oddalonych fragmentów terenu. Rozmieszczenie uchwytów umożliwiło skierowanie kamer w różne strony.
Montaż monitoringu w kopalni piasku wymagał prac na wysokości, do których wykorzystaliśmy podnośnik. Stanowisko dobraliśmy z uwzględnieniem nośności podłoża i odległości od wyrobiska, a strefę montażu wydzieliliśmy na czas prac. Po zamocowaniu urządzeń poprowadziliśmy przewody wzdłuż konstrukcji, zabezpieczając je przed przemieszczaniem i ocieraniem o krawędzie. Połączenia otrzymały ochronę przed wilgocią. Kierunki kamer skorygowaliśmy na podstawie obrazu dostępnego na monitorze.
— Przewierty i doprowadzenie instalacji do zaplecza
Wprowadzenie okablowania do budynku wymagało wykonania miejscowych przewiertów przez przegrody. Przejścia przygotowaliśmy w punktach umożliwiających uporządkowane doprowadzenie przewodów do stanowiska obsługi. Krawędzie przepustów zabezpieczyliśmy przed uszkadzaniem izolacji, a po ułożeniu instalacji uszczelniliśmy otwory.
Wewnątrz pomieszczenia przewody uporządkowaliśmy i oznaczyliśmy. Ułatwia to późniejsze sprawdzenie połączenia z konkretną kamerą oraz wykonanie prac serwisowych. Przygotowanie dostępnych zakończeń okablowania ma znaczenie również wtedy, gdy zachodzi potrzeba zmiany urządzenia lub ustalenia przyczyny przerwy w obrazie.
— Przygotowanie sieci LAN i stanowiska podglądu
Kamery połączyliśmy z rejestratorem poprzez sieć LAN, wykorzystując zasilanie PoE. Jeden przewód sieciowy doprowadzony do każdego urządzenia służy zarówno do przesyłania obrazu, jak i dostarczania energii. Ograniczyło to liczbę przewodów i wyeliminowało potrzebę instalowania osobnych zasilaczy przy kamerach umieszczonych wysoko na konstrukcjach.

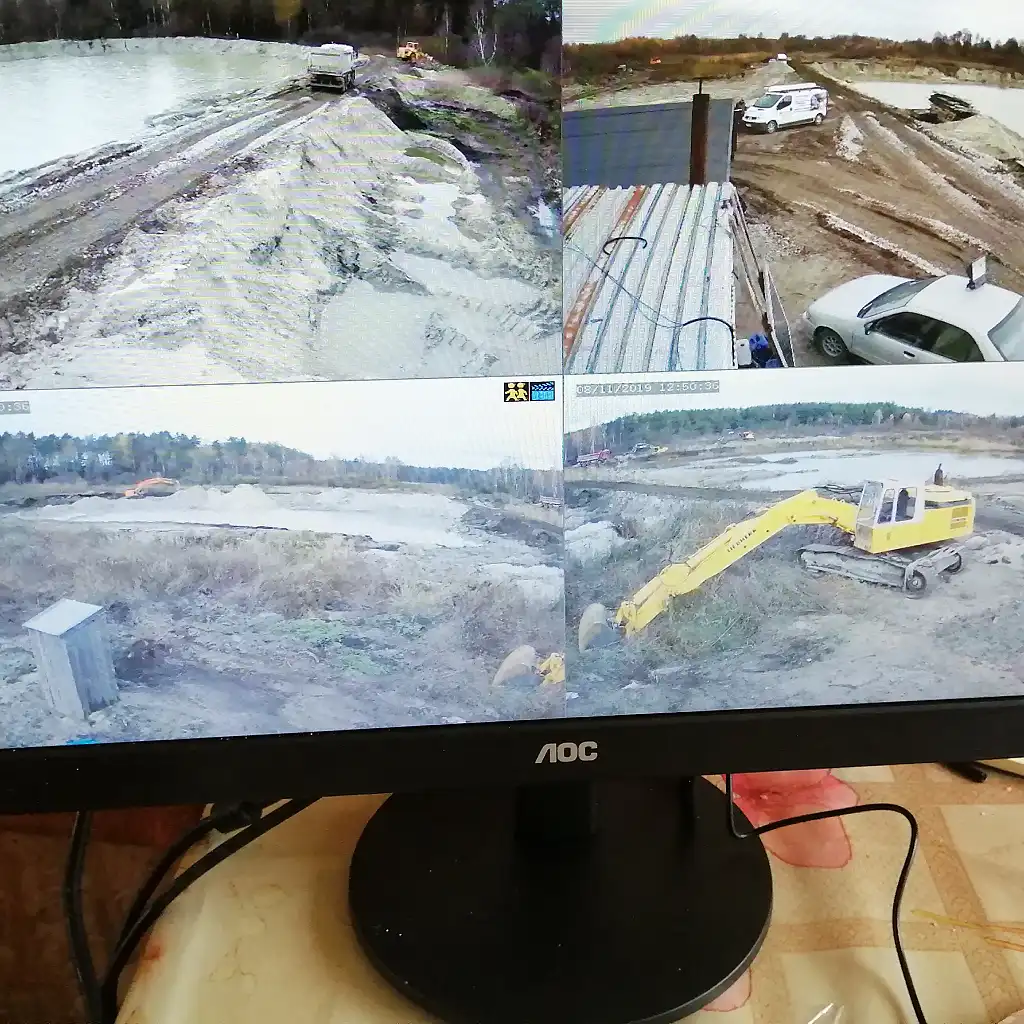

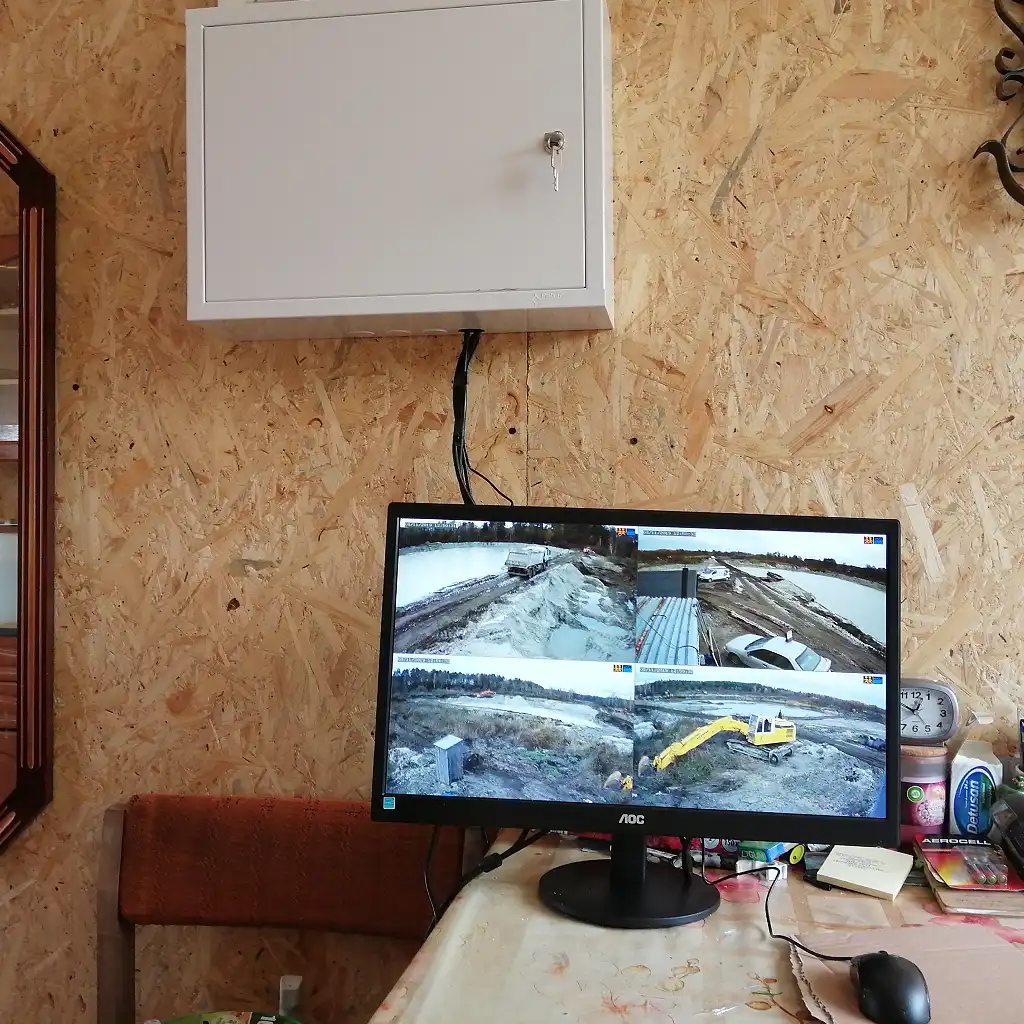

Montaż monitoringu w kopalni piasku obejmował również uporządkowanie połączeń w zamykanej szafce instalacyjnej na ścianie zaplecza. Skupienie ich w jednym miejscu ułatwia przeglądy i diagnostykę, a zamknięcie ogranicza dostęp osobom nieupoważnionym. Pod szafką umieściliśmy monitor wyświetlający cztery widoki jednocześnie. Użytkownik może sprawdzać sytuację w kilku strefach lub powiększyć wybraną kamerę. Monitoring cyfrowy umożliwia także odtworzenie wcześniejszego nagrania i zapisanie potrzebnego fragmentu.
— Sprawdzenie działania i przekazanie obsługi
Po podłączeniu urządzeń sprawdziliśmy obraz z każdego punktu, ustawienie daty i godziny oraz działanie zapisu. Przeprowadziliśmy próbę odtworzenia materiału, aby zweryfikować możliwość wyszukania konkretnego zdarzenia. Skontrolowaliśmy również kadry pod kątem widoczności dróg oraz przesłaniania obrazu przez maszyny znajdujące się blisko kamer.
Użytkownikowi pokazaliśmy przełączanie widoków, powiększanie obrazu i wyszukiwanie nagrań. Omówiliśmy także sposób zabezpieczenia wybranego fragmentu materiału. Zwróciliśmy uwagę na regularne sprawdzanie czystości szybek przed obiektywami. W zapylonym otoczeniu zabrudzenia mogą pogarszać obraz mimo prawidłowej pracy elektroniki i szczelnej obudowy urządzenia.
Pomożemy Ci w ich wyborze, wycenimy koszt całej inwestycji i profesjonalnie zamontujemy!
— Co zmienił montaż monitoringu w kopalni piasku w Pysznicy ?
Montaż monitoringu w kopalni piasku ułatwił sprawdzanie sytuacji w kilku strefach bez każdorazowego wychodzenia z zaplecza. Użytkownik może szybko ocenić ruch na obserwowanych drogach, sprawdzić położenie maszyn i zobaczyć, co dzieje się przy zabudowaniach. Dostęp do nagrań pozwala natomiast ustalić kolejność przejazdów lub odtworzyć przebieg zdarzenia, które wymaga wyjaśnienia.
W tej realizacji monitoring wizyjny stał się praktycznym wsparciem codziennej pracy kopalni. Cztery uzupełniające się widoki oraz możliwość przeglądania zapisu zapewniły lepszy wgląd w sytuację na terenie obiektu, zarówno podczas bieżącej obsługi, jak i późniejszej analizy nagrań.
