Zakłady produkcyjne wymagają zabezpieczenia wielu różniących się od siebie stref. Ochroną należy objąć nie tylko wnętrza budynków, ale również bramy, place manewrowe, magazyny, miejsca składowania materiałów oraz obszary wykorzystywane podczas przyjmowania i wydawania towaru. Właśnie taki zakres miała nasza kolejna realizacja przeprowadzona dla firmy Pinus w Ulanowie, producenta wyrobów drewnianych.
Głównym celem inwestycji było zwiększenie bezpieczeństwa całego obiektu, ograniczenie liczby miejsc pozostających poza zasięgiem kamer oraz zapewnienie możliwości odtworzenia przebiegu zdarzeń. Montaż monitoringu w zakładzie produkcyjnym miał objąć zarówno teren zewnętrzny, jak i wybrane części budynków – przede wszystkim halę, magazyn, strefę wysyłkową oraz wejścia.
Ze względu na rozległość obiektu zastosowaliśmy łącznie 16 kamer IP Hikvision. Dziesięć urządzeń tubowych przeznaczono do obserwacji terenu zewnętrznego, natomiast sześć kamer kopułowych zamontowano wewnątrz budynków. Ich rozmieszczenie zostało dopasowane do układu zakładu, przebiegu dróg wewnętrznych, położenia bram oraz lokalizacji najważniejszych stref produkcyjnych i magazynowych.
— Dlaczego montaż monitoringu w zakładzie produkcyjnym był potrzebny?

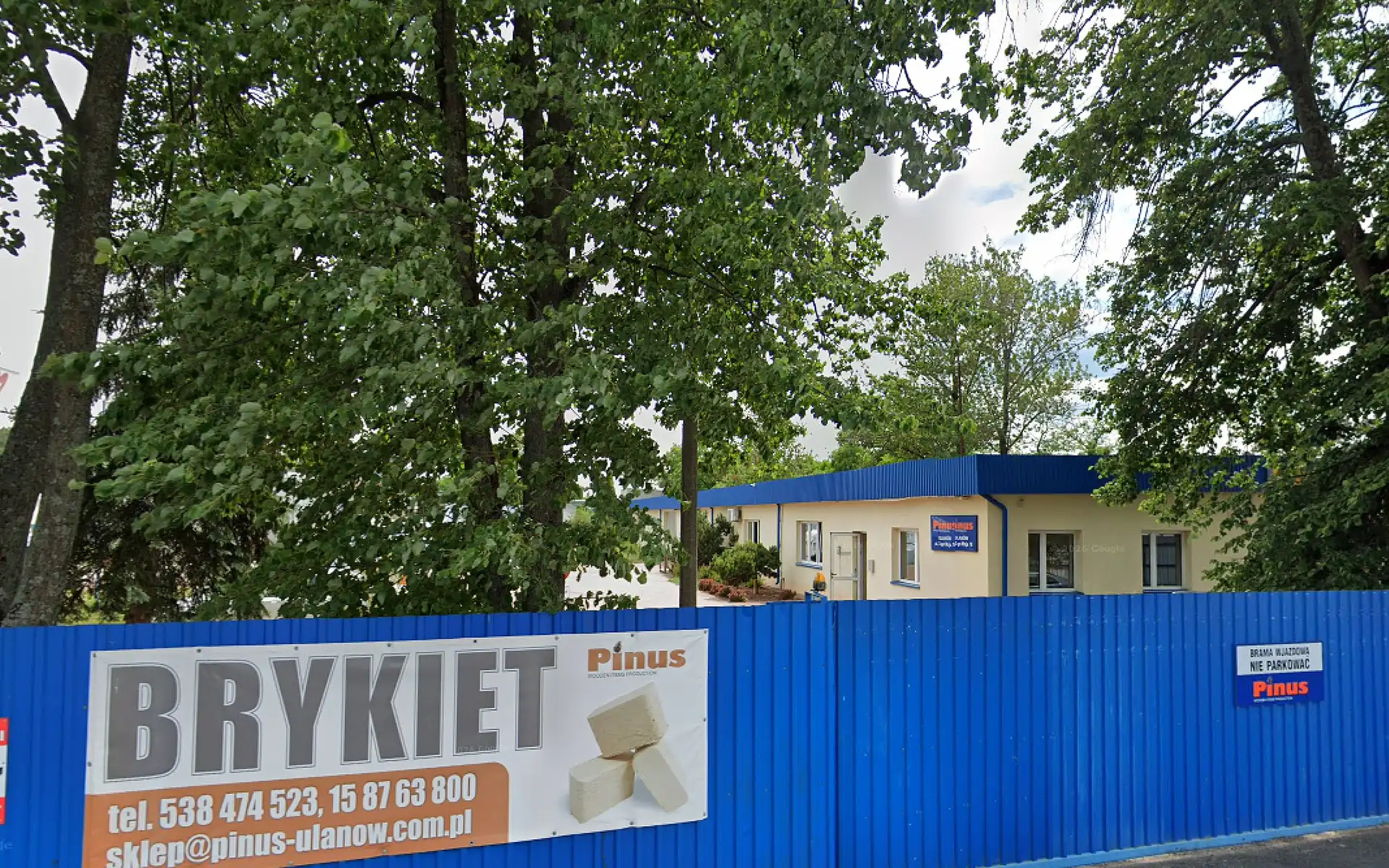

Firma Pinus zajmuje się produkcją wyrobów z drewna. Na terenie przedsiębiorstwa znajdują się budynki produkcyjne, pomieszczenia magazynowe, place oraz miejsca wykorzystywane do przyjmowania materiałów i przygotowywania gotowych produktów do transportu. Każda z tych stref wymaga nieco innego sposobu obserwacji.
W przypadku takiego przedsiębiorstwa monitoring firmy powinien przede wszystkim zabezpieczać przechowywane materiały, maszyny, wyposażenie oraz gotowe wyroby. Istotna jest również kontrola ruchu pojazdów, szczególnie w obrębie bramy, placu manewrowego i stref załadunku. Rejestracja obrazu pozwala sprawdzić przebieg dostawy, ustalić godzinę wjazdu pojazdu albo wyjaśnić okoliczności ewentualnego uszkodzenia mienia.
Montaż monitoringu w zakładzie produkcyjnym pomaga także ograniczyć ryzyko nieuprawnionego wejścia na teren przedsiębiorstwa po zakończeniu pracy. Kamery obejmujące ogrodzenie, boczne przejścia i elewacje pozwalają szybciej zauważyć obecność osób w miejscach, które nie są przeznaczone dla klientów ani dostawców.
System nie został zaprojektowany do ciągłego obserwowania pojedynczych stanowisk pracy. Kamery wewnętrzne skierowano przede wszystkim na wejścia, ciągi komunikacyjne oraz wybrane strefy magazynowe i logistyczne. Takie rozmieszczenie pozwala zwiększyć bezpieczeństwo obiektu, a jednocześnie koncentruje obserwację na miejscach rzeczywiście istotnych z punktu widzenia ochrony zakładu.
— Planowanie systemu monitoringu na terenie firmy
Każdy profesjonalny monitoring przemysłowy powinien zostać poprzedzony analizą obiektu. Montaż monitoringu w zakładzie produkcyjnym wymagał więc uwzględnienia nie tylko rozległości terenu, ale także sposobu poruszania się pracowników, dostawców oraz pojazdów transportowych.Przed rozpoczęciem prac sprawdziliśmy układ budynków, przebieg ogrodzenia, położenie bramy wjazdowej oraz miejsca, w których odbywa się ruch samochodów dostawczych i pracowników.

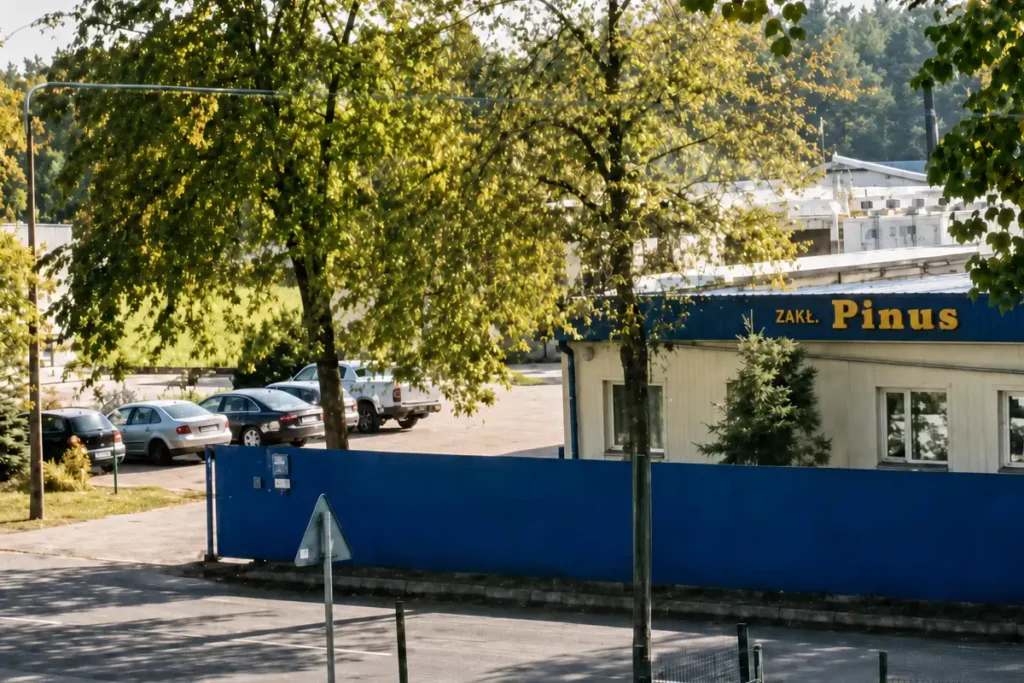

Teren zakładu obejmuje kilka części połączonych wewnętrznymi drogami i placami. Znajdujące się w pobliżu budynków drzewa oraz inne elementy otoczenia mogły częściowo ograniczać widoczność, dlatego kąty obserwacji należało dobrać w taki sposób, aby gałęzie, elementy elewacji czy konstrukcja bramy nie zasłaniały najważniejszych fragmentów obrazu.
Podczas planowania uwzględniliśmy także warunki występujące po zmroku. Plac, strefa bramy i boczne części zakładu nie są oświetlone w każdym miejscu tak samo intensywnie. Z tego względu zewnętrzne kamery IP musiały radzić sobie ze zmiennym oświetleniem i zapewniać możliwość rozpoznania najważniejszych szczegółów również w godzinach nocnych.
Wizja lokalna pozwoliła również wyznaczyć przebieg tras kablowych, miejsca wykonania przewiertów oraz punkty, w których kamery miały zostać zamontowane na większej wysokości. Dzięki temu montaż monitoringu w zakładzie produkcyjnym można było przeprowadzić zgodnie z wcześniej ustalonym planem, bez przypadkowego rozmieszczania urządzeń.
— Ile kamer zamontowaliśmy w zakładzie produkcyjnym?
ramach realizacji zastosowaliśmy łącznie 16 kamer sieciowych. Liczba urządzeń wynikała z wielkości terenu oraz konieczności objęcia obserwacją zarówno wnętrza budynków, jak i rozległych stref zewnętrznych.
Na zewnątrz zamontowaliśmy 10 kamer tubowych. Dwa urządzenia skierowaliśmy na bramę i drogę wjazdową, trzy objęły plac zakładowy oraz miejsca składowania materiałów, a kolejne dwie zabezpieczyły strefy załadunku i rozładunku. Pozostałe trzy kamery rozmieszczono wzdłuż elewacji oraz przy bocznych przejściach.
Wewnątrz obiektu znalazło się sześć kamer kopułowych. Dwie przeznaczono do obserwacji wybranych ciągów komunikacyjnych na hali, dwie zamontowano w magazynie i części wysyłkowej, a pozostałe urządzenia zabezpieczyły wejście oraz korytarz prowadzący do kolejnych części zakładu.
Takie rozłożenie urządzeń pozwoliło zachować proporcję między ochroną obwodową a nadzorem nad wnętrzem przedsiębiorstwa. Montaż monitoringu w zakładzie produkcyjnym nie powinien polegać na instalowaniu jak największej liczby kamer, ale na ich przemyślanym rozmieszczeniu. Jedna prawidłowo ustawiona kamera może zapewnić bardziej użyteczny obraz niż kilka urządzeń zamontowanych bez wcześniejszej analizy pola widzenia.
— Montaż monitoringu w zakładzie produkcyjnym z kamerami Hikvision

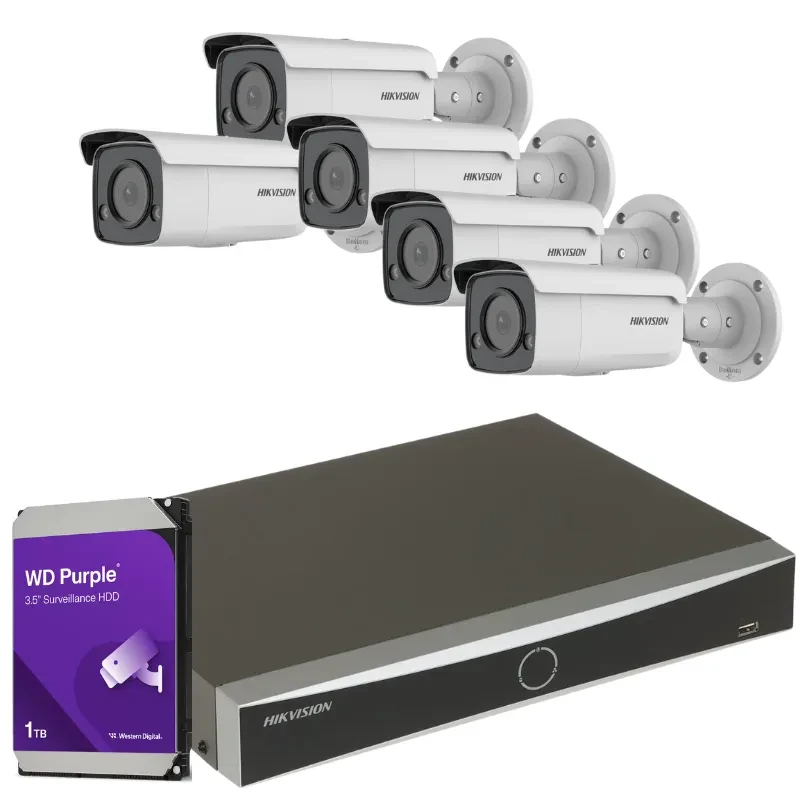

Do obserwacji terenu zewnętrznego wybraliśmy 10 kamer tubowych Hikvision AcuSense DS-2CD2T47G2-L 4 Mpx. Urządzenia tego typu dobrze sprawdzają się przy zabezpieczaniu bram, elewacji, placów oraz dróg wewnętrznych. Tubowa konstrukcja ułatwia precyzyjne skierowanie obiektywu na wybraną część terenu, a odporna obudowa umożliwia pracę na zewnątrz.
Ważnym argumentem przemawiającym za wyborem tego modelu była technologia ColorVu. Pozwala ona uzyskać kolorowy obraz również przy bardzo ograniczonym oświetleniu. W przypadku placu zakładowego kolor może pomóc w rozróżnieniu pojazdu, ubrania osoby albo przedmiotu pozostawionego w obserwowanej strefie.
Model wykorzystuje również technologię AcuSense, która pozwala klasyfikować ludzi i pojazdy. Dzięki temu monitoring może dokładniej reagować na zdarzenia mające znaczenie dla bezpieczeństwa, ograniczając liczbę niepotrzebnych powiadomień powodowanych na przykład ruchem liści czy drobnych zwierząt.

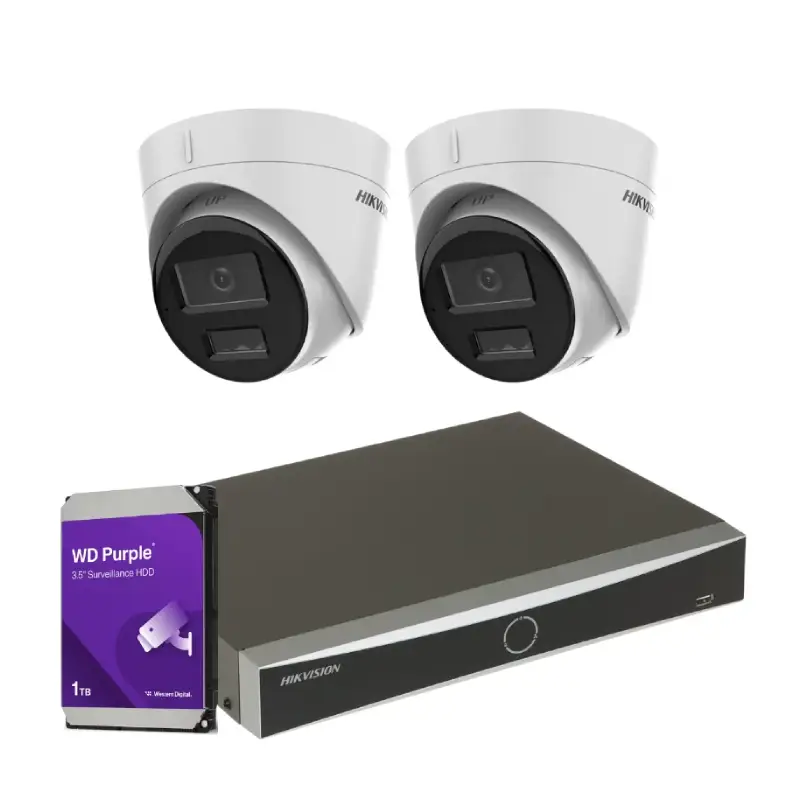

Wewnątrz budynków zamontowaliśmy sześć kamer kopułowych Hikvision DS-2CD1343G2-LIU 4 Mpx. Ten model został wybrany ze względu na kompaktową konstrukcję, szerokie pole widzenia oraz możliwość dyskretnego montażu pod sufitem. Kamery dobrze sprawdzają się w magazynach, korytarzach, strefach wysyłkowych i przy wejściach.
Rozdzielczość 4 Mpx zapewnia czytelny obraz, a technologia Smart Hybrid Light wspomaga działanie urządzenia przy niewystarczającym oświetleniu. Zastosowanie dwóch rodzajów kamer pozwoliło dopasować urządzenia do warunków panujących w poszczególnych częściach zakładu.
— Rozmieszczenie kamer zewnętrznych
Szczególnej uwagi wymagała brama wjazdowa, ponieważ korzystają z niej samochody pracowników, dostawców i przewoźników. Jedną kamerę skierowaliśmy na sam wjazd, a drugą ustawiliśmy tak, aby obejmowała dalszy fragment drogi prowadzącej w głąb zakładu. Pozwoliło to obserwować pojazd z więcej niż jednego kierunku.
Kolejne urządzenia objęły plac zakładowy. Kamery rozmieszczono w taki sposób, aby ich pola widzenia częściowo się uzupełniały. Dzięki temu ograniczyliśmy martwe strefy powstające przy narożnikach budynków oraz w miejscach częściowo przesłoniętych przez elementy infrastruktury.
Dwie kamery zamontowane przy strefach załadunku i rozładunku pozwalają rejestrować operacje związane z dostawami oraz wysyłką gotowych produktów. Obraz może być pomocny w przypadku konieczności sprawdzenia, kiedy dostawa dotarła na miejsce, w jakim pojeździe wydano towar albo w którym momencie doszło do zdarzenia wymagającego wyjaśnienia.
Pozostałe urządzenia skierowaliśmy na boczne przejścia, ogrodzenie i elewacje budynków. Właśnie te miejsca często pozostają słabiej widoczne z głównej części placu. Kompleksowe systemy monitoringu powinny obejmować nie tylko najbardziej oczywiste punkty, ale również drogi, którymi można dostać się na teren z pominięciem głównego wejścia.
— Rozmieszczenie kamer wewnątrz budynków
Kamery wewnętrzne zamontowaliśmy przede wszystkim w miejscach, przez które regularnie przemieszczają się osoby lub towary. W magazynie urządzenia objęły ciągi komunikacyjne oraz wybrane strefy przechowywania gotowych produktów. Kamera w części wysyłkowej pozwala natomiast rejestrować przemieszczanie przygotowanych zamówień.
Na hali produkcyjnej kamery ustawiliśmy tak, aby obserwowały ogólny przebieg ciągów komunikacyjnych, a nie pojedyncze stanowiska. W zakładzie, w którym wykorzystywane są maszyny i transportowane są materiały, możliwość odtworzenia przebiegu zdarzenia może pomóc w ustaleniu jego przyczyn.
Pozostałe urządzenia objęły wejście oraz korytarz łączący najważniejsze części obiektu. Dzięki temu monitoring IP umożliwia sprawdzenie, kto wchodził do budynku i w jakim kierunku następnie się przemieszczał. Kadry ustawiono tak, aby urządzenia nie obejmowały obszarów, które nie były potrzebne do realizacji celu systemu.
— Jak przebiegał montaż monitoringu w zakładzie produkcyjnym?
Prace rozpoczęliśmy od wyznaczenia dokładnych punktów mocowania kamer. Na elewacjach zaznaczyliśmy miejsca zapewniające szerokie pole obserwacji, a wewnątrz budynków sprawdziliśmy konstrukcję sufitów i ścian. Ważne było zachowanie odpowiedniej wysokości montażu – kamery IP miały być chronione przed przypadkowym uszkodzeniem, a jednocześnie zapewniać obraz umożliwiający identyfikację istotnych szczegółów.
Część urządzeń zewnętrznych instalowaliśmy na znacznej wysokości, dlatego realizacja wymagała użycia odpowiedniego sprzętu i wykonania prac wysokościowych. Dotyczyło to przede wszystkim kamer na elewacjach oraz urządzeń skierowanych na większe fragmenty placu. Podczas prac zwracaliśmy uwagę na stabilność mocowania i właściwe zabezpieczenie przewodów przed wpływem warunków atmosferycznych.
Następnie wykonaliśmy przewierty umożliwiające przeprowadzenie przewodów pomiędzy poszczególnymi częściami obiektu. Otwory przygotowano w taki sposób, aby poprowadzić instalację możliwie krótkimi i bezpiecznymi trasami. Po ułożeniu okablowania miejsca przejść zostały zabezpieczone, co ogranicza ryzyko przedostawania się wilgoci i chroni instalację przed uszkodzeniami.
Przewody prowadziliśmy w osłonach oraz przygotowanych trasach kablowych. W części pomieszczeń można było wykorzystać przestrzeń pod sufitem, natomiast na zewnątrz konieczne było zastosowanie rozwiązań odpornych na deszcz, promieniowanie słoneczne oraz zmiany temperatury. Każdy przewód został opisany i zakończony w sposób ułatwiający późniejsze czynności serwisowe.
Zastosowany monitoring IP wykorzystuje okablowanie sieciowe, którym można przesyłać dane i zasilać kamery w technologii PoE. Ogranicza to liczbę przewodów doprowadzanych do każdego urządzenia i pozwala uporządkować instalację. Po wykonaniu tras podłączyliśmy kamery do infrastruktury sieciowej oraz rejestratora odpowiedzialnego za zapisywanie nagrań.
— Konfiguracja i testowanie systemu
Samo zamocowanie kamer nie kończy prac. Kolejnym etapem była konfiguracja parametrów obrazu, sposobu zapisu oraz ustawień związanych z wykrywaniem zdarzeń. Każda kamera została dodana do systemu, otrzymała odpowiednią nazwę i została przypisana do konkretnej strefy.
Następnie skorygowaliśmy pola widzenia. Przy urządzeniach zewnętrznych sprawdziliśmy obraz dzienny oraz warunki, jakie mogą występować po zmroku. Uwzględniliśmy również obecność drzew, ogrodzenia, latarni i innych elementów mogących częściowo zasłaniać obserwowany teren.
Podczas testów kontrolowaliśmy, czy sylwetki osób i pojazdy nie pojawiają się w kadrze zbyt daleko od kamery. Zweryfikowaliśmy również, czy obraz ze strefy wjazdu, załadunku i magazynu zawiera szczegóły potrzebne do późniejszego wyjaśniania zdarzeń. W razie potrzeby zmienialiśmy kierunek urządzenia i dokładnie dopasowywaliśmy kąt nachylenia.
Na zakończenie sprawdziliśmy ciągłość zapisu, komunikację urządzeń z rejestratorem oraz poprawność działania wszystkich 16 kanałów. Dopiero po przeprowadzeniu testów montaż monitoringu w zakładzie produkcyjnym został uznany za zakończony.
— Efekty montażu monitoringu w zakładzie produkcyjnym
Nowy system objął najważniejsze obszary przedsiębiorstwa – od bramy i placu, przez elewacje oraz strefy załadunku, aż po magazyn i wewnętrzne ciągi komunikacyjne. Zastosowanie 16 odpowiednio rozmieszczonych urządzeń zapewniło znacznie pełniejszy obraz sytuacji na terenie firmy.
Zewnętrzne kamery Hikvision DS-2CD2T47G2-L wspomagają obserwację terenu również po zmroku, natomiast kompaktowe modele DS-2CD1343G2-LIU umożliwiają dyskretny nadzór nad wnętrzem budynków. Połączenie urządzeń w jeden system monitoringu ułatwia przeglądanie obrazu oraz wyszukiwanie nagrań z wybranego miejsca i czasu.
Przeprowadzony montaż monitoringu w zakładzie produkcyjnym zwiększył poziom ochrony materiałów, produktów, maszyn i infrastruktury. System wspiera również kontrolę dostaw, ruchu pojazdów i dostępu do budynków. W przypadku niepożądanego zdarzenia zapis może ułatwić ustalenie jego przebiegu oraz podjęcie odpowiednich działań.
— Profesjonalny monitoring dopasowany do rodzaju działalności
Każde przedsiębiorstwo ma inny układ budynków, sposób organizacji pracy i obszary wymagające szczególnej ochrony. Z tego względu gotowy zestaw kamer nie zawsze będzie odpowiadał rzeczywistym potrzebom obiektu. Liczą się nie tylko parametry urządzeń, ale także ich rozmieszczenie, wysokość montażu, kierunek obserwacji i prawidłowo wykonane okablowanie.
Prawidłowo przeprowadzony montaż monitoringu w zakładzie produkcyjnym pozwala połączyć ochronę budynków, placów, magazynów i stref dostaw w jeden spójny system. Realizujemy kompletne systemy monitoringu dla zakładów produkcyjnych, magazynów, sklepów, biur i obiektów usługowych. Nasze dotychczasowe realizacje obejmują zarówno niewielkie instalacje, jak i rozbudowane systemy przeznaczone do ochrony dużych terenów.
Zanim rozpoczniemy montaż monitoringu w zakładzie produkcyjnym, analizujemy obiekt, wyznaczamy najważniejsze strefy i dobieramy odpowiednie modele kamer. Dzięki temu powstaje instalacja dopasowana do działalności przedsiębiorstwa, warunków technicznych oraz sposobu wykorzystania poszczególnych części terenu.
