Zamontowane kamery nie zawsze oznaczają, że najważniejsze miejsca są dobrze widoczne, a nagrania pozwalają odtworzyć przebieg zdarzenia. Błędy w montażu monitoringu mogą sprawić, że na obrazie zobaczymy jedynie fragment sylwetki, wejście zasłonięte przez samochód albo jasną plamę zamiast twarzy. Wiele takich problemów można wykryć jeszcze podczas uruchamiania instalacji. Warto wiedzieć, na co zwrócić uwagę, zanim zapis z kamer będzie naprawdę potrzebny.
— Dlaczego sprawna kamera nie zawsze zapewnia użyteczne nagranie?
Na ekranie widać podjazd, budynek i poruszające się osoby, więc instalacja wydaje się działać prawidłowo. Problem pojawia się po powiększeniu nagrania: osoba stojąca przy furtce jest zbyt mała, aby dostrzec potrzebne szczegóły. Kamera rejestruje ogólną sytuację, ale nie realizuje zadania, na którym zależało właścicielowi.
Dlatego przed wyborem urządzeń trzeba ustalić, co chcemy zobaczyć w poszczególnych miejscach. Inne wymagania ma ogólny podgląd parkingu, inne obserwacja wejścia, a jeszcze inne rejestracja tablic pojazdów przy bramie.
Dobrze przygotowany system monitoringu wizyjnego łączy te potrzeby. Część kamer pokazuje otoczenie, a pozostałe obejmują wybrane punkty dokładniejszym kadrem. Błędy w montażu monitoringu często zaczynają się od założenia, że jedna kamera powinna jednocześnie widzieć cały teren i wszystkie szczegóły.
— Błędy w montażu monitoringu — wysokość, kadr i rozmieszczenie kamer

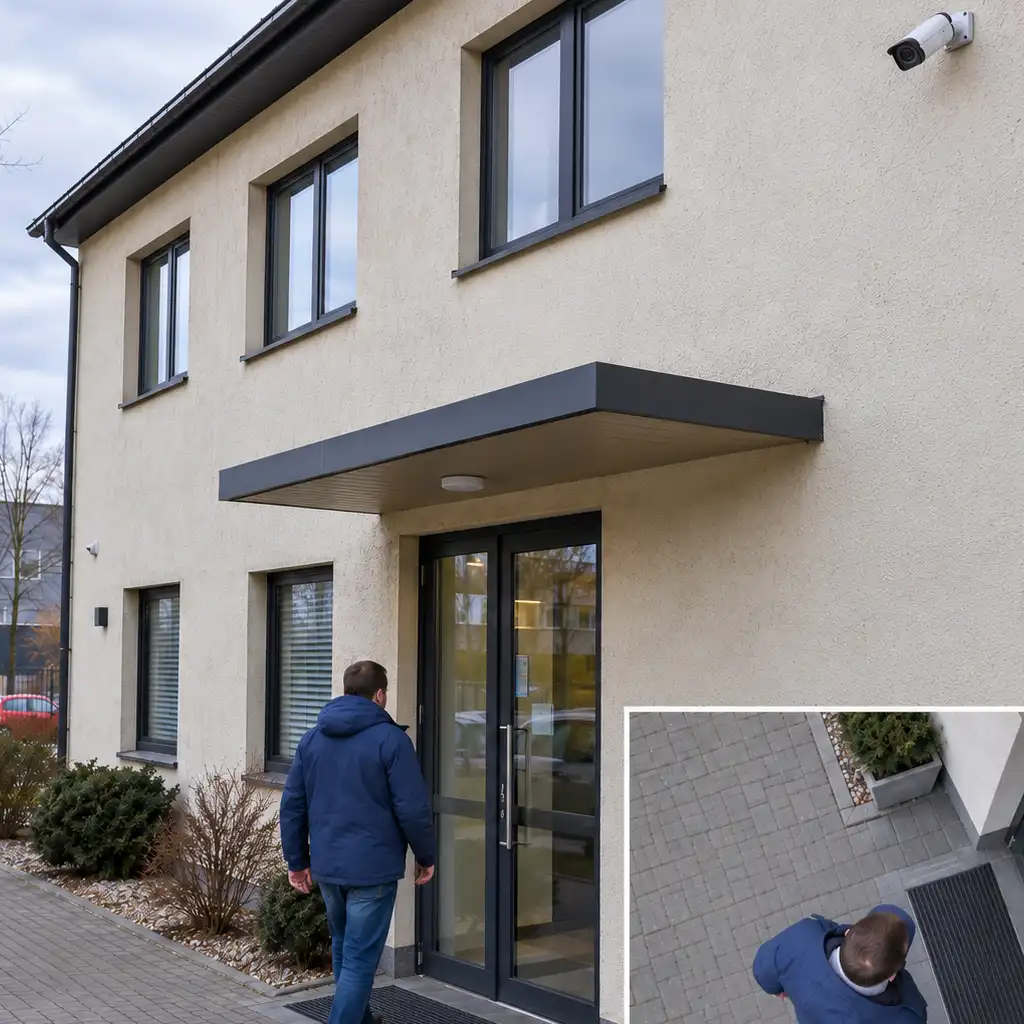

- Kamera zamontowana zbyt wysoko
Umieszczenie urządzenia wysoko na elewacji utrudnia dostęp do niego, ale może pogorszyć widoczność twarzy osób znajdujących się blisko budynku. Przy stromym ujęciu z góry kamera rejestruje przede wszystkim głowę i ramiona. Taki widok bywa przydatny do obserwacji przemieszczania się ludzi, lecz niekoniecznie do ich rozpoznania.
Nie ma jednej wysokości montażu odpowiedniej dla każdej kamery. Miejsce należy dobrać do odległości od obserwowanego punktu, obiektywu i zadania urządzenia. Przed ostatecznym zamocowaniem warto sprawdzić obraz osoby podchodzącej do wejścia, zamiast oceniać wyłącznie pusty kadr.

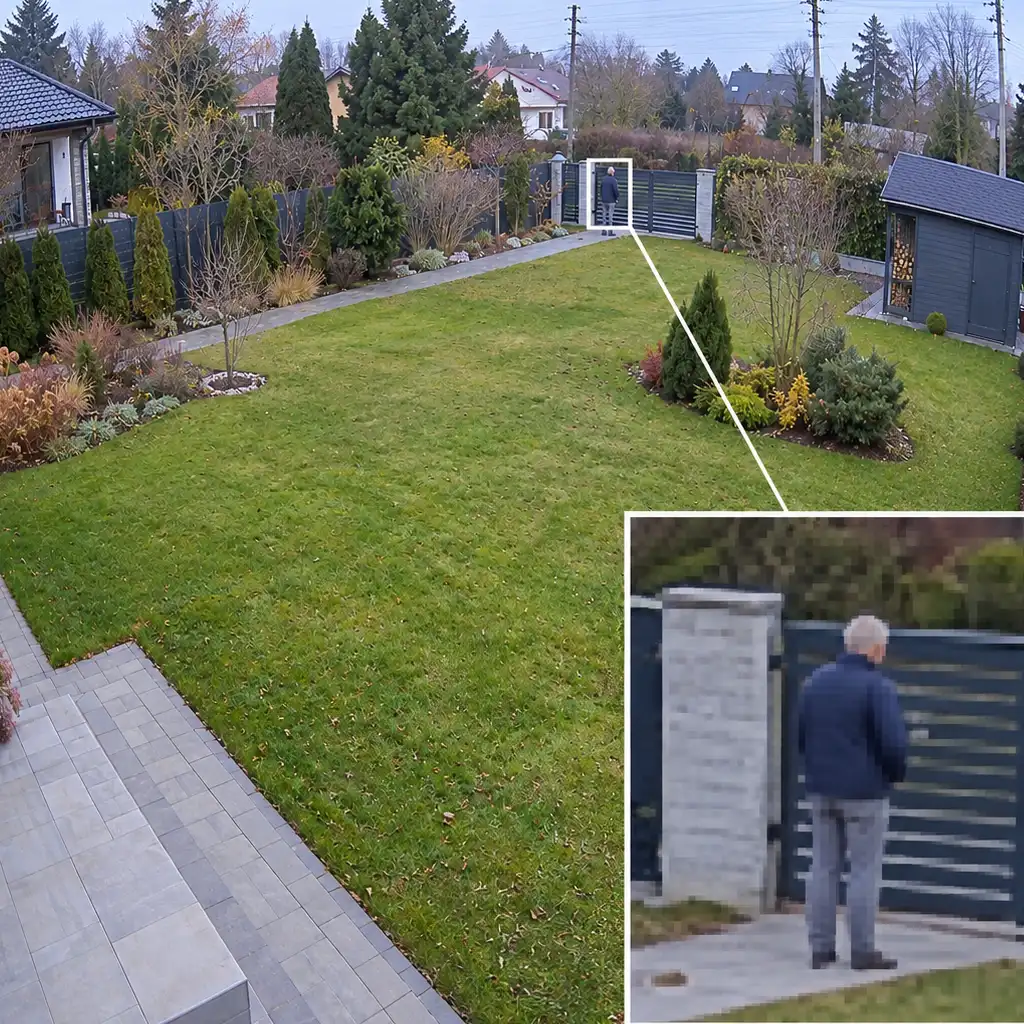

- Zbyt szeroki kadr i niewłaściwy dobór obiektywu
Objęcie jedną kamerą całego ogrodu może wyglądać przekonująco na podglądzie. Jednak im większy obszar mieści się w obrazie przy tej samej rozdzielczości, tym mniej pikseli przypada na konkretną osobę lub przedmiot.
Dobierając kamery IP, warto uwzględnić odległość do obserwowanej strefy i wymagany poziom szczegółowości. Sama wysoka rozdzielczość nie zastąpi właściwego kadru. Cyfrowe powiększenie również nie odtworzy szczegółów, których urządzenie nie zarejestrowało.

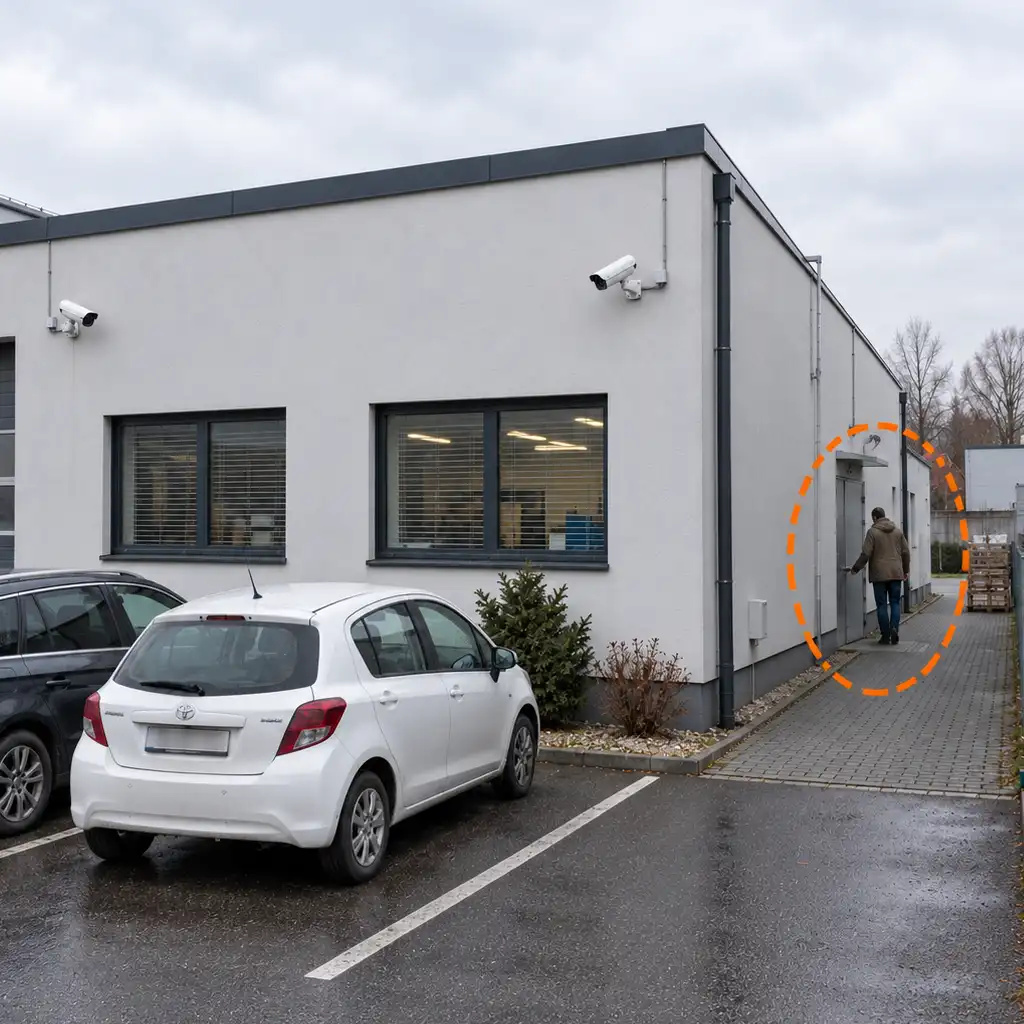

- Pominięte przejścia i martwe strefy
Kolejne błędy w montażu monitoringu wynikają z rozmieszczania urządzeń tam, gdzie najłatwiej doprowadzić przewód. W efekcie kilka kamer pokazuje podobny fragment parkingu, a boczne wejście do budynku pozostaje poza obserwacją.
Przed montażem warto prześledzić drogę od furtki lub bramy do drzwi, garażu i zaplecza. Trzeba również sprawdzić, co stanie się z widokiem po otwarciu bramy albo zaparkowaniu samochodu. Liczba kamer powinna wynikać z układu obiektu i zadań systemu, a nie z liczby urządzeń w gotowym zestawie.
— Oświetlenie i przeszkody w polu widzenia

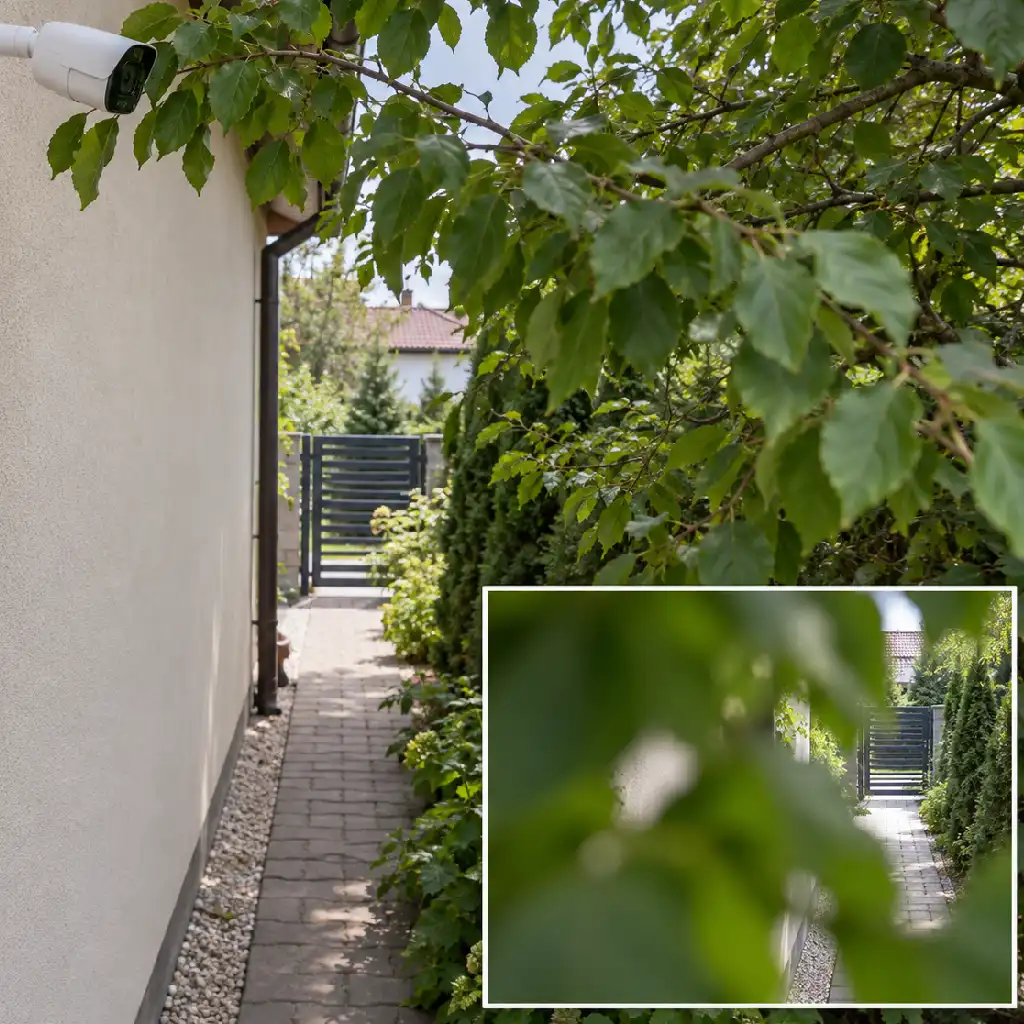

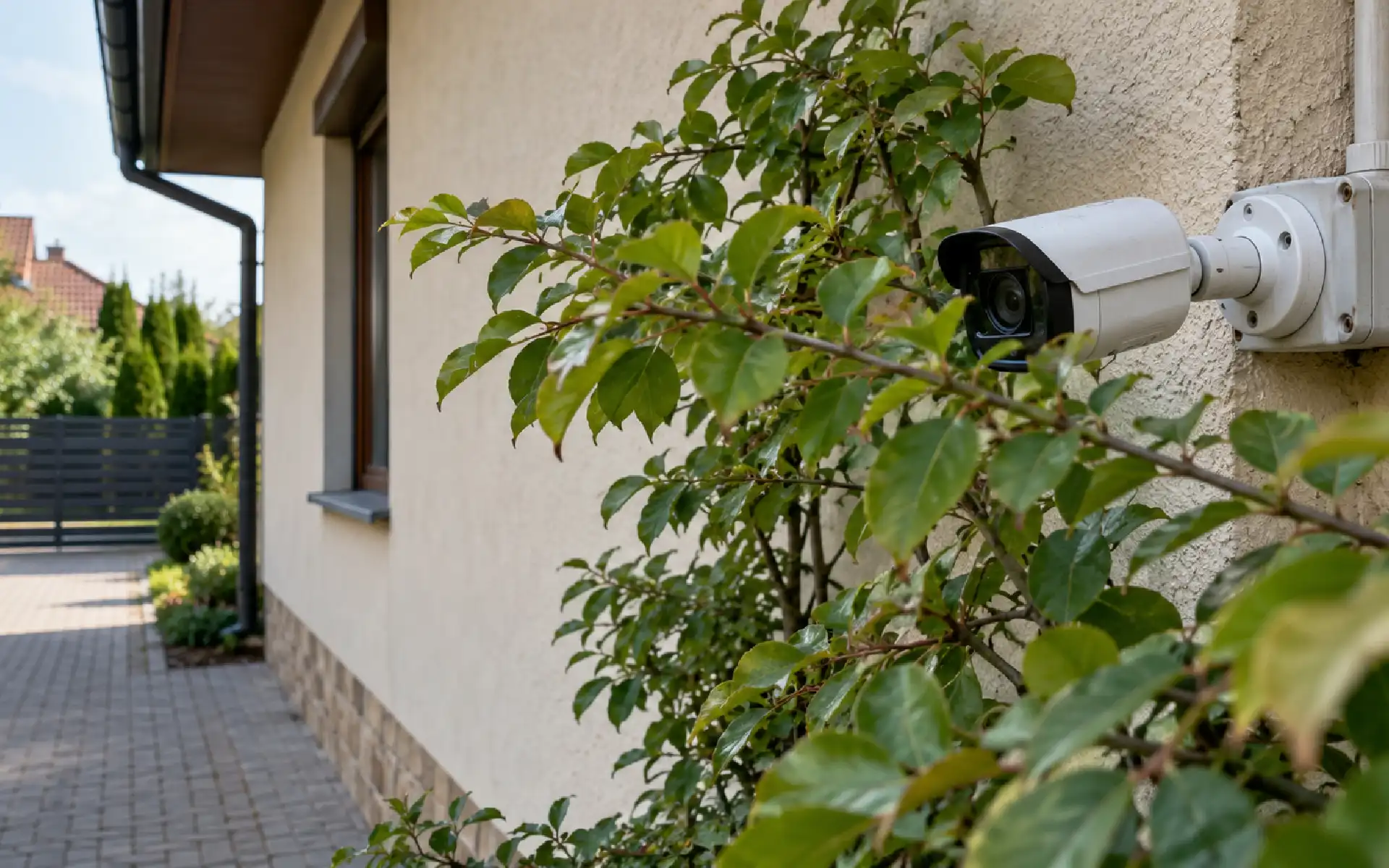

- Gałęzie, regały i elementy budynku zasłaniające obraz
Punkt wybrany zimą może przestać spełniać swoją funkcję, gdy na drzewach pojawią się liście. Podobny problem występuje w sklepach po ustawieniu wysokiej ekspozycji lub w magazynach po zapełnieniu regałów.
Kadr należy oceniać z uwzględnieniem codziennego użytkowania przestrzeni. Jeżeli ważne przejście może zostać zasłonięte, warto zmienić położenie kamery albo zapewnić dodatkowe ujęcie. Zmiany wyposażenia i roślinności są także powodem, aby okresowo kontrolować widoczność obserwowanych miejsc.

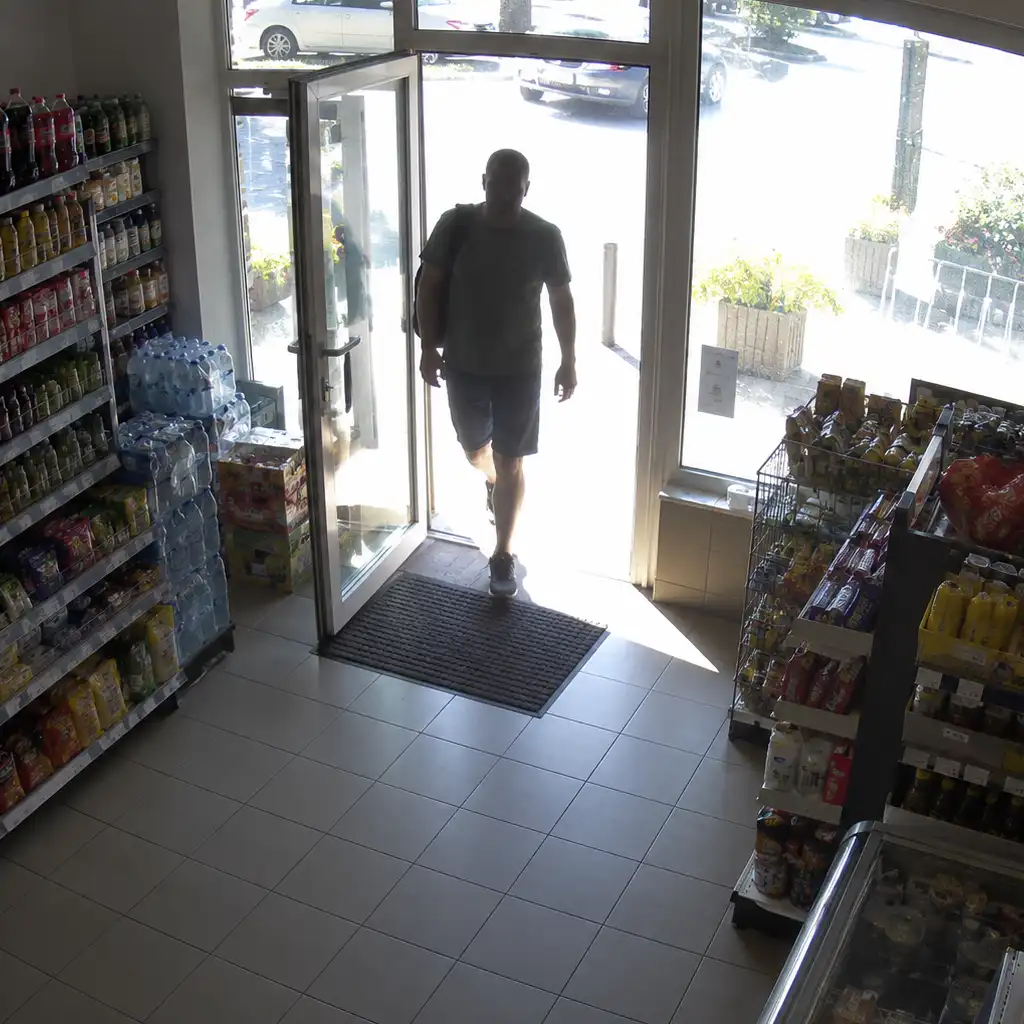

- Kamera skierowana w stronę silnego światła
Jasna witryna, słońce lub reflektory samochodu mogą utrudnić obserwację ciemniejszej części obrazu. W sklepie będzie to na przykład osoba wchodząca przez przeszklone drzwi, której twarz pozostaje w cieniu.
Funkcja WDR pomaga przy dużych różnicach jasności, ale nie zastępuje prawidłowego ustawienia urządzenia. Trzeba sprawdzić obraz w różnych porach dnia i rozważyć zmianę kierunku obserwacji. Test wykonany tylko przy równomiernym oświetleniu nie pokazuje wszystkich problemów.

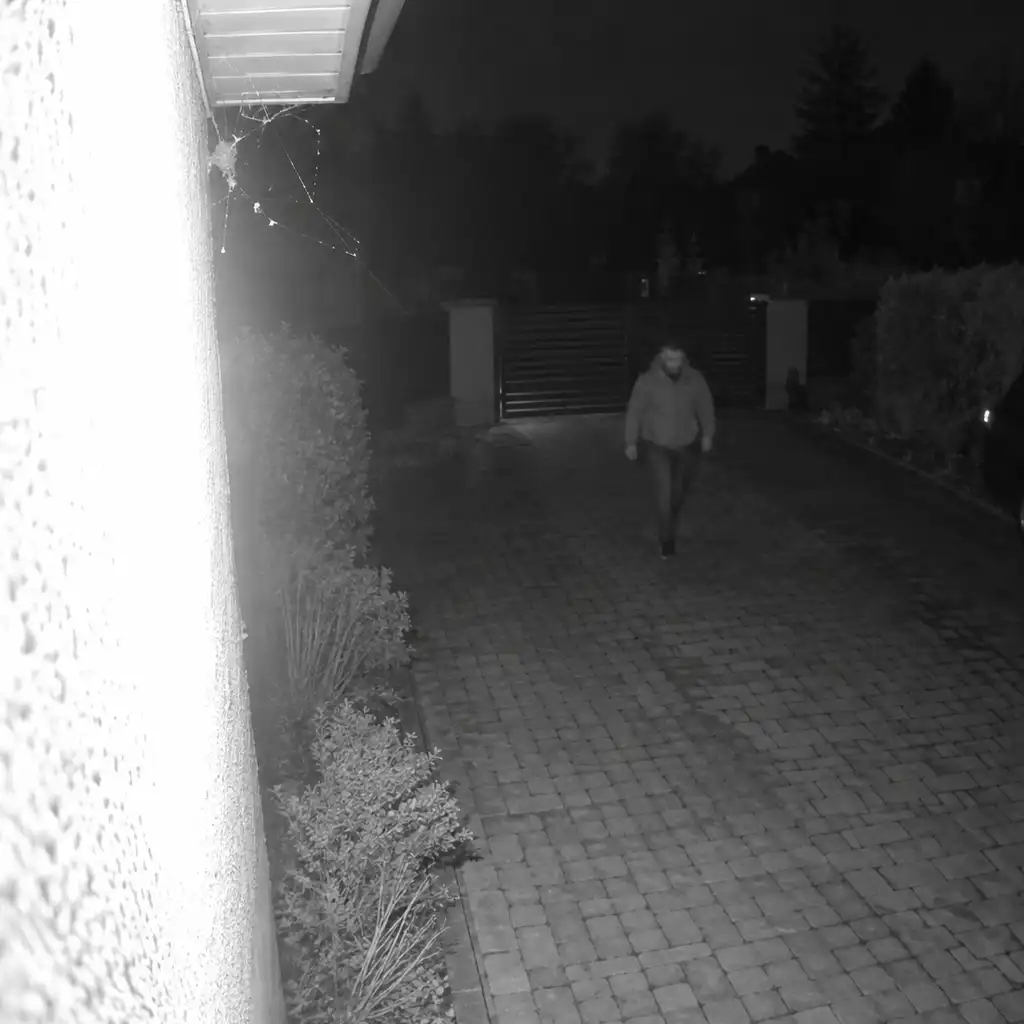

- Odbicia podczerwieni i brak testów nocnych
Błędy w montażu monitoringu mogą ujawnić się dopiero po zmroku. Ściana, podbitka lub inna powierzchnia blisko kamery może odbijać światło oświetlacza IR, powodując rozjaśnienia i ograniczając czytelność dalszej części kadru. Problemy mogą nasilać również zabrudzenia osłony obiektywu oraz pajęczyny.
Po uruchomieniu należy więc sprawdzić nagrania nocne, także z poruszającą się osobą. Widoczny nieruchomy podjazd nie oznacza jeszcze, że twarz przechodzącego człowieka będzie równie czytelna. Korekty mogą dotyczyć kadru, ustawień obrazu lub sposobu doświetlenia strefy.
— Okablowanie oraz zapis nagrań — mniej widoczne problemy
Nie wszystkie błędy w montażu monitoringu można zauważyć na pierwszy rzut oka. Instalacja może pokazywać poprawny obraz podczas odbioru, a później gubić połączenie lub nie przechowywać potrzebnych nagrań.
- Niedopasowane przewody i niezabezpieczone połączenia
Trasa kablowa powinna uwzględniać warunki otoczenia, ochronę przed uszkodzeniami oraz zalecenia producentów urządzeń. Na zewnątrz szczególnego znaczenia nabiera zabezpieczenie złączy przed wilgocią. Odporna obudowa kamery nie oznacza, że pozostawiona obok niej wtyczka również jest chroniona.
W instalacji wykorzystującej monitoring cyfrowy IP trzeba też prawidłowo dobrać urządzenia sieciowe i zasilanie. Przy PoE należy uwzględnić wymagania kamer oraz dostępny budżet mocy przełącznika, również podczas pracy oświetlaczy nocnych.
- Podgląd działa, ale nagrania nie są sprawdzone
Obraz na telefonie nie potwierdza, że system zapisuje materiał zgodnie z oczekiwaniami. Przy odbiorze warto odtworzyć nagranie z każdej kamery, sprawdzić datę i godzinę oraz wyeksportować krótki fragment.
Znaczenie mają również harmonogram i tryb zapisu. Jeśli nagrywanie uruchamia się po wykryciu zdarzenia, należy sprawdzić, czy obejmuje potrzebny moment. Dostępna długość archiwum zależy między innymi od pojemności dysków, liczby kamer i ustawień strumienia. Nie warto oceniać jej wyłącznie na podstawie wielkości dysku.
- Pozostawienie przypadkowych ustawień powiadomień
Detekcja obejmująca ruchliwą ulicę lub gałęzie może generować wiele niepotrzebnych komunikatów. Z kolei źle wyznaczona strefa może pomijać interesujące nas przejście.
Inteligentna analityka obrazu wymaga konfiguracji zgodnej z możliwościami konkretnego urządzenia i warunkami sceny. Warto przetestować przejście człowieka przez wyznaczoną strefę oraz sprawdzić, czy powiadomienie rzeczywiście dociera do użytkownika.
— Jak ograniczać błędy w montażu monitoringu? Przykłady realizacji Infomech
Układ budynku, sposób użytkowania pomieszczeń i warunki oświetleniowe wpływają na rozmieszczenie kamer oraz dobór urządzeń. Na przykładzie naszych realizacji pokazujemy, jakie rozwiązania pomagają ograniczać błędy w montażu monitoringu i dopasować system do rzeczywistych potrzeb obiektu.
Monitoring myjni bezdotykowej w Sarzynie
Stanowiska myjni są oddzielone przegrodami, a wjeżdżające samochody dodatkowo ograniczają widoczność. Obserwacji wymaga również pomieszczenie techniczne z wyposażeniem obsługującym myjnię.
Zbyt ogólny widok obiektu może nie pokazywać tego, co dzieje się na poszczególnych stanowiskach. Niewłaściwie wybrany punkt mocowania powoduje też, że znaczną część kadru zajmuje słup, przegroda lub fragment zadaszenia.
Realizując montaż monitoringu na myjni bezdotykowej w Sarzynie, rozmieściliśmy kamery przy stanowiskach, uwzględniając podział przestrzeni. Urządzenia zamocowaliśmy do górnych elementów konstrukcji wiaty, przy krawędziach stanowisk, z możliwością skierowania ich na obserwowany obszar. Osobną kamerą objęliśmy zaplecze techniczne. Zastosowaliśmy kopułkowe kamery IP Uniview o rozdzielczości 4 Mpx.
Przegrody, słupy i wyposażenie trzeba uwzględnić przed wyznaczeniem miejsc montażu. Widok ogólny nie zastępuje obserwacji przestrzeni, które pozostają za przeszkodami.
Monitoring kina w Łochowie
Sala widowiskowa, hol, schody i otoczenie kina różnią się oświetleniem oraz zakresem potrzebnej obserwacji. W sali dodatkową przeszkodę stanowią rzędy foteli i osoby znajdujące się na widowni.
Dobór identycznych kamer i ustawień do wszystkich miejsc może ograniczyć przydatność obrazu. Szeroki kadr odpowiedni dla holu nie musi odpowiadać potrzebom sali widowiskowej. Obserwacja tylko z jednego kierunku może pozostawiać część przestrzeni zasłoniętą.
Podczas montażu monitoringu w kinie w Łochowie zastosowaliśmy trzy modele kamer Uniview, dopasowane do różnych części obiektu. W sali wykorzystaliśmy kamery z regulowanym obiektywem, umożliwiającym dopasowanie kadru do widowni. Obserwację prowadzimy z dwóch kierunków, dzięki czemu ujęcia się uzupełniają. System obejmuje również hol, schody, parking, wejścia i przejścia wzdłuż elewacji.
Aby ograniczyć błędy w montażu monitoringu, każdej kamerze należy przypisać konkretne zadanie. Dobór obiektywu i kierunku obserwacji powinien uwzględniać przeszkody oraz warunki panujące w danej strefie.
Monitoring zakładu przemysłowego w Stalowej Woli
Zakład wymagał obserwacji hal, magazynów, bram i terenów zewnętrznych. Ważna była również możliwość powrotu do zdarzeń zauważonych dopiero po pewnym czasie.
Nawet czytelny obraz nie pomoże w wyjaśnieniu zdarzenia, jeżeli potrzebny materiał został już nadpisany. Dlatego przy projektowaniu instalacji trzeba uwzględnić oczekiwany czas przechowywania nagrań.
W realizacji monitoringu przemysłowego w Stalowej Woli zastosowaliśmy 54 urządzenia kamerowe Hanwha, obsługiwane jako 76 kanałów wizyjnych. System otrzymał serwer z dyskami o łącznej pojemności 160 TB. Zgodnie z opisem realizacji pozwoliło to wydłużyć dostępność nagrań z czterech do około 40 dni przy zastosowanej konfiguracji. Przygotowanie projektu obejmowało wyliczenie przestrzeni dyskowej dla zakładanego czasu archiwizacji.
Błędy w montażu monitoringu mogą dotyczyć również doboru i konfiguracji zapisu. Pojemność archiwum trzeba dopasować do liczby strumieni, ustawień nagrywania oraz tego, jak długo materiał ma być dostępny.
— Jak sprawdzić, czy błędy w montażu monitoringu dotyczą Twojego systemu?
Prosty test warto przeprowadzić z drugą osobą: jedna porusza się po obserwowanym terenie, a druga sprawdza podgląd. Następnie należy wspólnie odtworzyć zapis.
Zwróć uwagę na kilka kwestii:
- Czy osobę przy wejściu widać dostatecznie wyraźnie dla przyjętego celu obserwacji?
- Czy można dojść do ważnych drzwi poza polem widzenia kamer?
- Czy samochód, brama lub wyposażenie zasłaniają istotną część kadru?
- Czy obraz pozostaje użyteczny po zmroku i przy włączonym oświetleniu?
- Czy nagrania są dostępne ze wszystkich kamer, z poprawną datą i godziną?
- Czy potrafisz znaleźć oraz wyeksportować wybrane zdarzenie?
Oceniaj nagranie, a nie tylko podgląd na małym ekranie telefonu. Sprawdzenie materiału na większym monitorze ułatwia zauważenie nieostrości i brakujących szczegółów.
— Jak uniknąć błędów w montażu monitoringu z pomocą Infomech?
W Infomech zajmujemy się projektowaniem, doborem urządzeń oraz montażem i uruchamianiem systemów dla domów, firm i innych obiektów. Przygotowanie instalacji obejmuje analizę terenu, wybór miejsc obserwacji i dopasowanie konfiguracji do potrzeb użytkownika.
Zlecając nam montaż monitoringu, możesz omówić zarówno zakres obserwacji, jak i sposób korzystania z nagrań oraz zdalnego podglądu. Jeśli masz już kamery, ale nie jesteś zadowolony z ich działania, opisz nam problem. Pomożemy określić zakres potrzebnej oceny i możliwych zmian.
— Podsumowanie
Błędy w montażu monitoringu najlepiej wykryć podczas sprawdzania konkretnych sytuacji: wejścia przez furtkę, przejścia między regałami czy podejścia do garażu po zmroku. Takie próby pokazują więcej niż sam widok pustej posesji na ekranie.
Nie każdy problem oznacza konieczność wymiany całego systemu. Niekiedy wystarczy korekta ustawienia kamery, usunięcie przeszkody albo zmiana konfiguracji. W innych sytuacjach potrzebne będzie dodatkowe ujęcie lub inne urządzenie.
Skontaktuj się z nami, jeśli planujesz instalację lub chcesz poprawić działanie obecnego monitoringu. Opowiedz, co chcesz obserwować i czego brakuje Ci w aktualnym obrazie.
