W dzisiejszych czasach bezpieczeństwo pacjentów, pracowników oraz mienia odgrywa coraz większą rolę, dlatego placówki medyczne chętnie inwestują w nowoczesne systemy monitoringu. W ramach montażu monitoringu IP w przychodni zainstalowaliśmy siedem tubowych kamer Uniview IPC2128LE-ADF28KM-G 8 Mpx, które objęły nadzorem teren wokół Przychodni Specjalistycznej Nr 1 w Rzeszowie.
— Montaż monitoringu IP w przychodni zwiększył bezpieczeństwo terenu wokół placówki
Bezpieczeństwo pacjentów, pracowników oraz mienia ma szczególne znaczenie w obiektach ochrony zdrowia. Każdego dnia z budynku przychodni i terenu wokół niego korzysta wiele osób, a na parkingu i w jego sąsiedztwie pozostawiane są samochody. Skuteczny monitoring pomaga kontrolować najważniejsze strefy zewnętrzne, szybciej wyjaśniać niepożądane zdarzenia i ograniczać miejsca, które pozostawałyby poza zasięgiem kamer.
Jedną z naszych ostatnich realizacji był montaż monitoringu IP w przychodni w Rzeszowie. Zadanie przeprowadziliśmy w ramach postępowania przetargowego oraz zgodnie z zakresem określonym w umowie. Prace obejmowały przygotowanie tras kablowych, wykonanie okablowania strukturalnego, montaż szaf RACK, instalację siedmiu zewnętrznych kamer IP, uruchomienie urządzeń sieciowych i rejestratora, a następnie konfigurację, testy oraz szkolenie personelu.
Wszystkie kamery zostały zamontowane na zewnątrz budynku. Ich zadaniem jest obserwacja terenu wokół przychodni, w tym parkingu, pobliskich ulic, ciągów komunikacyjnych oraz miejsc, którymi piesi i pojazdy zbliżają się do obiektu. Odpowiednio rozmieszczone urządzenia pozwalają kontrolować ruch w sąsiedztwie placówki i w razie potrzeby zweryfikować przebieg konkretnego zdarzenia. System umożliwia prowadzenie podglądu na żywo, zapisywanie obrazu na dwóch dyskach oraz odtwarzanie materiału archiwalnego.
— Dlaczego montaż monitoringu IP w przychodni był potrzebny?
Monitoring obiektów cywilnych, takich jak przychodnia, jest ważny z punktu widzenia bezpieczeństwa osób, ochrony mienia oraz właściwej organizacji przestrzeni wokół budynku. W ciągu dnia na teren placówki wjeżdżają samochody pacjentów, pracowników, dostawców i służb technicznych. Duży ruch pieszy i kołowy sprawia, że mogą występować drobne kolizje, uszkodzenia pojazdów, akty wandalizmu albo inne sytuacje wymagające późniejszego odtworzenia przebiegu zdarzeń.
Montaż monitoringu IP w przychodni miał więc zapewnić czytelny obraz najważniejszych stref zewnętrznych, a jednocześnie stworzyć stabilną infrastrukturę, którą będzie można wygodnie obsługiwać i w przyszłości rozbudować. Istotne było nie tylko samo zamocowanie kamer, lecz także wykonanie całego zaplecza technicznego: tras przewodowych, punktów dystrybucyjnych, zasilania PoE, rejestracji obrazu i odpowiedniej konfiguracji sieciowej.
Podczas planowania systemu uwzględniliśmy kształt budynku oraz zasięg, jaki powinny zapewnić poszczególne urządzenia. Kamery rozmieszczono w kilku strefach narożnych i na elewacji, tak aby obserwowały teren z różnych kierunków. Jedno z urządzeń skierowano bezpośrednio na parking. Takie rozmieszczenie pozwoliło ograniczyć martwe pola i uzyskać możliwie szeroki nadzór nad otoczeniem placówki bez instalowania kamer wewnątrz budynku.
— Montaż monitoringu IP w przychodni rozpoczęliśmy od tras kablowych
Podstawą niezawodnego systemu IP jest prawidłowo przygotowana infrastruktura przewodowa. Z tego względu montaż monitoringu IP w przychodni rozpoczęliśmy od wykonania tras kablowych oraz okablowania strukturalnego UTP kategorii 6. Przewody doprowadziliśmy do zaplanowanych punktów kamerowych i miejsc, w których miały znaleźć się urządzenia aktywne. Sposób prowadzenia instalacji dobraliśmy do konstrukcji obiektu i warunków panujących w poszczególnych częściach budynku.
Zastosowanie przewodów kategorii 6 zapewnia stabilną transmisję danych i tworzy odpowiednią bazę dla monitoringu IP. Jednym przewodem sieciowym przesyłany jest obraz z kamery, a dzięki technologii PoE urządzenie może być jednocześnie zasilane bez potrzeby wykonywania osobnej instalacji elektrycznej przy każdym punkcie. Ogranicza to liczbę przewodów, ułatwia uporządkowanie infrastruktury i usprawnia późniejszą diagnostykę.

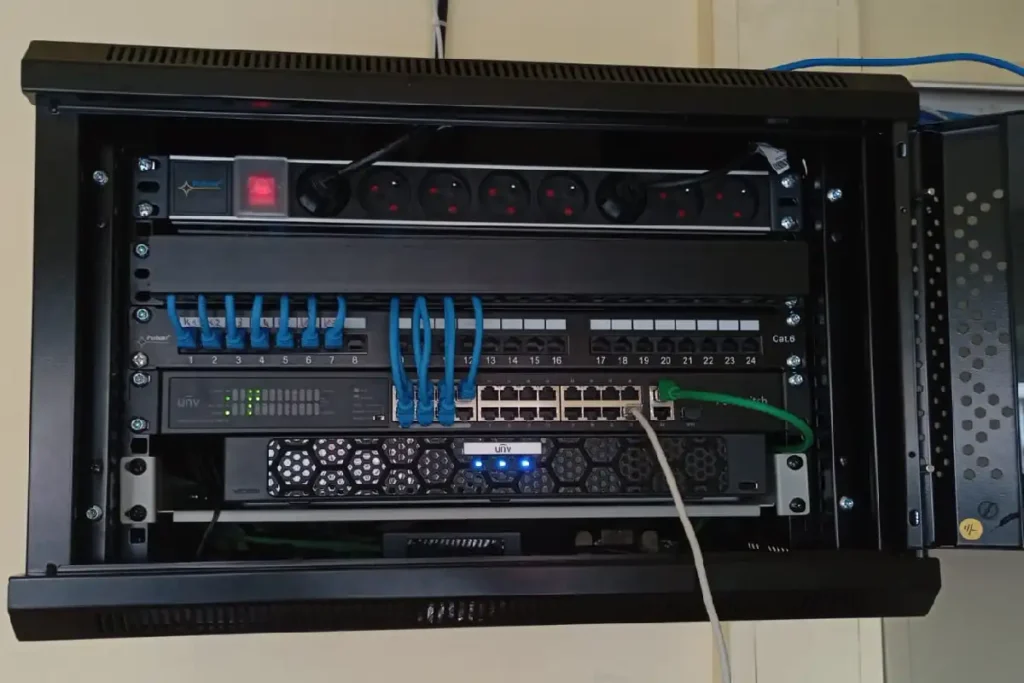

W ramach prac zamontowaliśmy także dwie wiszące szafy RACK 1. Każdą wyposażyliśmy w patchpanel, organizer kabli i listwę zasilającą. Szafy pełnią funkcję uporządkowanych punktów dystrybucyjnych, w których zakończono okablowanie oraz umieszczono elementy infrastruktury sieciowej. Patchpanele umożliwiły czytelne zakończenie poszczególnych torów, organizery pozwoliły poprawnie poprowadzić przewody krosowe, a listwy zapewniły zasilanie urządzeń.
Tak wykonana instalacja jest bardziej przejrzysta i łatwiejsza w serwisowaniu. Ma to duże znaczenie w obiekcie użytkowanym każdego dnia, ponieważ ewentualne prace diagnostyczne powinny przebiegać sprawnie i powodować jak najmniej utrudnień dla personelu oraz pacjentów. W przypadku tej realizacji montaż monitoringu oznaczał zatem wykonanie kompletnej infrastruktury, a nie jedynie zamocowanie urządzeń na elewacji.
— Montaż monitoringu IP w przychodni rozpoczęliśmy od tras kablowych
Podstawą niezawodnego systemu IP jest prawidłowo przygotowana infrastruktura przewodowa. Z tego względu montaż monitoringu IP w przychodni rozpoczęliśmy od wykonania tras kablowych oraz okablowania strukturalnego UTP kategorii 6. Przewody doprowadziliśmy do zaplanowanych punktów kamerowych i miejsc, w których miały znaleźć się urządzenia aktywne. Sposób prowadzenia instalacji dobraliśmy do konstrukcji obiektu i warunków panujących w poszczególnych częściach budynku.
Zastosowanie przewodów kategorii 6 zapewnia stabilną transmisję danych i tworzy odpowiednią bazę dla monitoringu IP. Jednym przewodem sieciowym przesyłany jest obraz z kamery, a dzięki technologii PoE urządzenie może być jednocześnie zasilane bez potrzeby wykonywania osobnej instalacji elektrycznej przy każdym punkcie. Ogranicza to liczbę przewodów, ułatwia uporządkowanie infrastruktury i usprawnia późniejszą diagnostykę.
W ramach prac zamontowaliśmy także dwie wiszące szafy RACK. Każdą wyposażyliśmy w patchpanel, organizer kabli i listwę zasilającą. Szafy pełnią funkcję uporządkowanych punktów dystrybucyjnych, w których zakończono okablowanie oraz umieszczono elementy infrastruktury sieciowej. Patchpanele umożliwiły czytelne zakończenie poszczególnych torów, organizery pozwoliły poprawnie poprowadzić przewody krosowe, a listwy zapewniły zasilanie urządzeń.
Tak wykonana instalacja jest bardziej przejrzysta i łatwiejsza w serwisowaniu. Ma to duże znaczenie w obiekcie użytkowanym każdego dnia, ponieważ ewentualne prace diagnostyczne powinny przebiegać sprawnie i powodować jak najmniej utrudnień dla personelu oraz pacjentów. W przypadku tej realizacji montaż monitoringu oznaczał zatem wykonanie kompletnej infrastruktury, a nie jedynie zamocowanie urządzeń na elewacji.
— Dlaczego do montażu wybraliśmy kamery Uniview ?
Wybrane kamery Uniview rejestrują obraz w rozdzielczości 8 Mpx, czyli 4K, i są wyposażone w stały obiektyw 2,8 mm. Szeroki kąt widzenia dobrze odpowiada obserwacji otoczenia budynku, ponieważ pozwala objąć rozleglejszy fragment terenu. Technologia WDR 120 dB pomaga zachować czytelność obrazu w scenach o dużym kontraście, na przykład wtedy, gdy część kadru znajduje się w cieniu elewacji, a druga jest mocno oświetlona.
Wbudowany oświetlacz podczerwieni ma zasięg do 50 metrów i pozwala prowadzić obserwację także po zmroku. Obudowa o klasie szczelności IP67 chroni urządzenia przed pyłem i niekorzystnymi warunkami atmosferycznymi, co jest niezbędne przy całorocznej pracy na zewnątrz. Zasilanie PoE upraszcza instalację, natomiast obsługa kompresji Ultra 265, H.265 i H.264 umożliwia efektywne wykorzystanie przestrzeni przeznaczonej na nagrania.
— Montaż 7 kamer Uniview do obserwacji otoczenia budynku
Kolejnym etapem był montaż monitoringu IP w przychodni obejmujący instalację i podłączenie siedmiu tubowych kamer IP Uniview IPC2128LE-ADF28KM-G 8 Mpx. Każde urządzenie zamontowaliśmy wraz z odpowiednim adapterem, który zapewnia stabilne mocowanie oraz estetyczne zabezpieczenie połączeń przewodowych. Każde urządzenie zamontowaliśmy wraz z odpowiednim adapterem, który umożliwia stabilne mocowanie oraz estetyczne zabezpieczenie połączeń przewodowych.

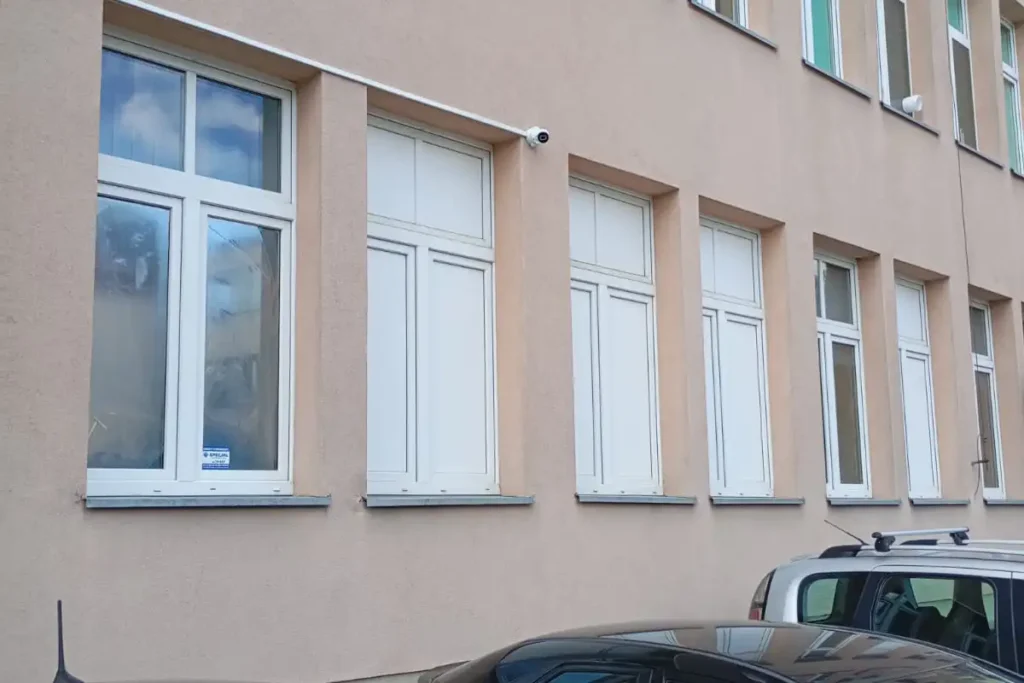

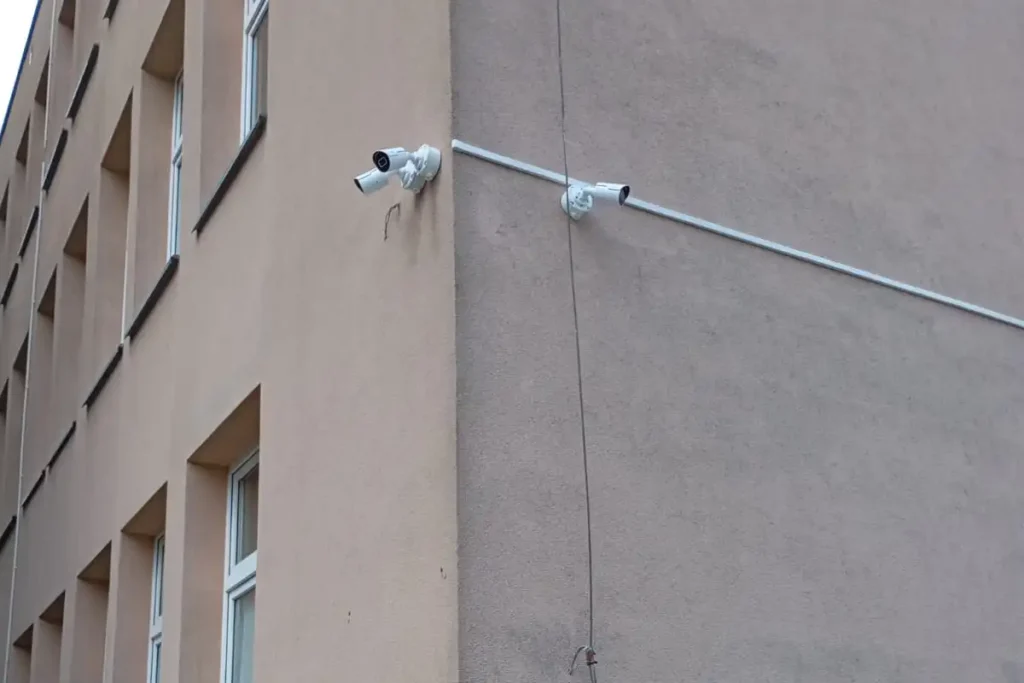

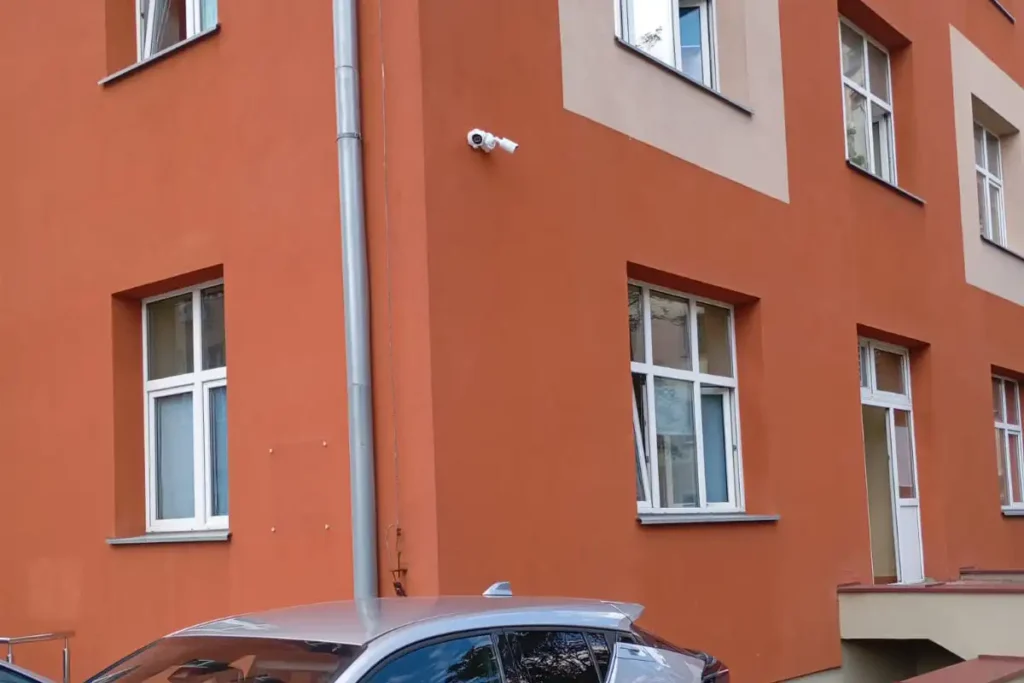

Wszystkie kamery IP rozmieściliśmy wokół budynku. Kilka urządzeń zamontowano w strefach narożnych, gdzie jeden punkt instalacyjny może zapewnić obserwację różnych kierunków i sąsiadujących części terenu. Kolejną kamerę umieściliśmy na elewacji i skierowaliśmy na parking. Pozostałe kadry dobrano tak, aby wzajemnie uzupełniały zasięg systemu i obejmowały istotne obszary w bezpośrednim sąsiedztwie przychodni.
Podczas montażu monitoringu IP w przychodni liczyło się nie tylko miejsce mocowania urządzeń, ale również ich wysokość, kierunek oraz nachylenie. Nieprawidłowo ustawiona kamera mogłaby obejmować zbyt dużą część nieba lub ściany, a jednocześnie pomijać obszar znajdujący się bliżej budynku. Dlatego po instalacji każdej kamery sprawdziliśmy jej rzeczywisty obraz i dopasowaliśmy kadr do zadania, które miała realizować.
— Jakie switche PoE i rejestrator wybraliśmy ?
Za transmisję danych i zasilanie urządzeń odpowiadają dwa switche PoE UNIVIEW NSW2020-24T1GT1GC-POE-IN. Każdy model oferuje 24 porty PoE oraz dwa porty uplink, co daje łącznie 26 portów fizycznych.
Zastosowanie dwóch switchy wynikało z rozplanowania infrastruktury i dwóch punktów dystrybucyjnych. Dzięki temu przewody z poszczególnych części obiektu mogły zostać uporządkowane w odpowiednich szafach RACK. Tak zaprojektowany monitoring IP pozwala ograniczyć długość odcinków kablowych, zachować przejrzystość połączeń oraz sprawniej lokalizować ewentualne nieprawidłowości.
Centralnym elementem systemu został 32-kanałowy rejestrator UNIVIEW NVR502-32E-IM-G. W urządzeniu zamontowaliśmy dwa dyski przeznaczone do zapisu materiału wideo. Chociaż obecnie system monitoringu wizyjnego korzysta z siedmiu kamer, wybór 32-kanałowego rejestratora pozostawia znaczny zapas na ewentualną późniejszą rozbudowę bez konieczności wymiany głównego urządzenia rejestrującego.
Rejestrator umożliwia wyświetlanie bieżącego obrazu, zapis według ustalonego harmonogramu, wyszukiwanie nagrań oraz ich odtwarzanie i eksport. W praktyce to właśnie z jego poziomu personel może wykonywać najważniejsze czynności związane z codzienną obsługą systemu. Montaż monitoringu IP w przychodni zapewnił więc nie tylko bieżący podgląd siedmiu stref, ale również dostęp do materiału archiwalnego.
— Konfiguracja systemu i ustawienie obrazu z kamer
Po wykonaniu połączeń przystąpiliśmy do konfiguracji. Dla urządzeń przygotowaliśmy właściwą adresację IP, dodaliśmy wszystkie kamery do rejestratora i sprawdziliśmy poprawność komunikacji w sieci. Następnie ustawiliśmy harmonogram nagrywania zgodnie z wymaganiami Zamawiającego, tak aby zapis odbywał się w określonych przedziałach i był dostępny z poziomu rejestratora.
Ważną częścią prac było również ustawienie pól widzenia oraz ostrości obrazu. Podczas montażu monitoringu IP w przychodni każdą kamerę sprawdziliśmy indywidualnie, a następnie oceniliśmy działanie całego systemu. Kadry zostały skorygowane tak, aby urządzenia obejmowały wyznaczone strefy i tworzyły spójny obraz terenu wokół obiektu.
Przy kamerach zewnętrznych konieczne jest uwzględnienie zmieniających się warunków. Inaczej może wyglądać obraz w pełnym słońcu, inaczej w cieniu, a jeszcze inaczej po zmroku przy włączonym oświetlaczu podczerwieni. Dlatego konfiguracja kamer obejmowała nie tylko ustawienie kierunku obserwacji, lecz także kontrolę czytelności obrazu w kontekście konkretnego miejsca montażu.
— Montaż monitoringu IP w przychodni zakończyły testy funkcjonalne
Po zakończeniu konfiguracji przeprowadziliśmy uruchomienie i pełny test funkcjonalny. Zweryfikowaliśmy podgląd na żywo ze wszystkich siedmiu kamer, poprawność zapisu na obu dyskach oraz możliwość wyszukiwania i odtwarzania materiału archiwalnego. Sprawdziliśmy także komunikację pomiędzy kamerami, switchami i rejestratorem.
Testy potwierdziły, że montaż monitoringu IP w przychodni został wykonany prawidłowo, a cały system działa zgodnie z założeniami. Obraz ze wszystkich punktów był dostępny w podglądzie bieżącym, nagrania zapisywały się na dyskach, a wskazany fragment archiwum można było odtworzyć. Dzięki temu Zamawiający otrzymał kompletny i gotowy do użytkowania system monitoringu wizyjnego.
— Szkolenie personelu z obsługi monitoringu
Ostatnim etapem realizacji było szkolenie personelu Zamawiającego. Szkolenie rozpoczęliśmy od omówienia zasady działania całej instalacji oraz roli kamer, switchy PoE, rejestratora i dysków. Następnie pokazaliśmy sposób logowania do rejestratora przez przeglądarkę internetową, obsługę podglądu na żywo, wyszukiwanie nagrań według daty i godziny oraz odtwarzanie materiału archiwalnego.
Personel nauczył się również eksportować wybrane nagrania na nośnik zewnętrzny, kontrolować stan dysków i pojemność archiwum, zmieniać hasła oraz tworzyć konta użytkowników z odpowiednimi uprawnieniami. Omówiliśmy ustawianie daty i godziny, podstawową diagnostykę, a także zasady zgłaszania awarii w okresie gwarancji. Są to czynności, które umożliwiają sprawną obsługę systemów monitoringu wizyjnego bez potrzeby każdorazowego wzywania instalatora.
Uczestnikom przekazaliśmy instrukcję obsługi rejestratora, karty katalogowe zamontowanych kamer oraz kartę gwarancyjną. Zamawiający potwierdził, że przeszkolony personel posiada wiedzę wystarczającą do samodzielnego korzystania z systemu i nie wniósł uwag do sposobu przeprowadzenia szkolenia.
— Podsumowanie montażu monitoringu IP w przychodni w Rzeszowie
Montaż monitoringu IP w przychodni objął wszystkie elementy potrzebne do uruchomienia sprawnego systemu: od tras kablowych i okablowania UTP kategorii 6, przez dwie wyposażone szafy RACK, siedem zewnętrznych kamer Uniview IPC2128LE-ADF28KM-G 8 Mpx, dwa switche PoE i 32-kanałowy rejestrator z dwoma dyskami, aż po konfigurację, testy oraz szkolenie użytkowników.
Montaż monitoringu IP w przychodni pozwolił objąć nadzorem teren wokół budynku, w tym jego strefy narożne, elewację oraz parking. Zastosowane urządzenia zapewniają obraz 4K, pracę po zmroku i odporność na warunki atmosferyczne, natomiast rejestrator daje możliwość wygodnego przeglądania archiwum oraz pozostawia rezerwę na dalszą rozbudowę instalacji.
Ta inwestycja pokazuje, że skuteczny monitoring obiektów cywilnych wymaga połączenia właściwego projektu, solidnej infrastruktury, odpowiednio dobranych urządzeń i dokładnej konfiguracji. W naszych realizacjach dbamy o każdy z tych etapów, dzięki czemu klient otrzymuje spójny, przetestowany i gotowy do codziennego użytkowania system.
