Bezpieczeństwo na terenie uczelni wyższej wymaga systemu, który może rozwijać się razem z obiektem i zmieniającym się sposobem jego użytkowania. W przypadku Katolickiego Uniwersytetu Lubelskiego nie tworzyliśmy instalacji od podstaw. Na terenie uczelni funkcjonował już monitoring IP, a nasz zespół realizował tam wcześniej prace związane z montażem kamer. Dzięki znajomości obiektu, istniejącej infrastruktury oraz sposobu działania dotychczasowego systemu mogliśmy skupić się na jego rozbudowie, zamiast projektować wszystko od początku.
Tym razem zadaniem była rozbudowa monitoringu na KUL obejmująca uzupełnienie systemu o nowe punkty kamerowe oraz wymianę części starszych urządzeń. Zależało nam na tym, aby nowa część instalacji współpracowała z dotychczasowym systemem i jednocześnie poprawiała jakość obserwacji w najważniejszych strefach użytkowanych przez studentów, pracowników i osoby odwiedzające uczelnię.
W ramach prac przyjęliśmy rozbudowę o 14 nowych kamer oraz wymianę 8 starszych urządzeń, których parametry nie odpowiadały już możliwościom obecnie stosowanych rozwiązań. Łącznie prace objęły więc 22 punkty kamerowe, ale nie oznaczały budowy całej sieci od nowa. Zachowaliśmy te elementy infrastruktury, które nadal prawidłowo spełniały swoją funkcję.
— Dlaczego rozbudowa monitoringu na KUL w Lublinie była potrzebna?
Systemy monitoringu w dużych obiektach nie są rozwiązaniem, które po jednorazowym uruchomieniu pozostaje niezmienne przez wiele lat. Z czasem zmienia się sposób wykorzystania pomieszczeń, natężenie ruchu, organizacja przestrzeni oraz wymagania dotyczące jakości obrazu. Jednocześnie część starszych kamer może oferować znacznie mniejszą rozdzielczość i ograniczone możliwości pracy przy trudnym oświetleniu.
Celem realizacji nie było więc zastępowanie sprawnego systemu nową instalacją, lecz jego rozsądne rozwinięcie. Rozbudowa monitoringu na KUL w Lublinie miała zwiększyć zakres obserwacji w wybranych przestrzeniach komunikacyjnych, administracyjnych i zewnętrznych, a jednocześnie poprawić jakość obrazu w punktach, w których pracowały starsze urządzenia.
— Dlaczego wykonanie analizy przed montażem jest tak ważne ?
Przed rozpoczęciem prac przeanalizowaliśmy istniejące kamery do monitoringu i sposób, w jaki ich pola widzenia uzupełniają się w obrębie obiektu. Nowych urządzeń nie należało montować wyłącznie po to, aby zwiększyć ich liczbę. Każdy dodatkowy punkt powinien wnosić do systemu konkretną wartość – zapewniać lepszą obserwację określonej przestrzeni, poprawiać jakość nagrania lub ułatwiać późniejszą analizę zdarzeń.
Właśnie dlatego część starszych kamer pozostała na swoich miejscach. Wymieniliśmy osiem urządzeń, natomiast sprawne kamery nadal pracują w systemie. Takie podejście pozwala ograniczyć niepotrzebne koszty i wykorzystać istniejącą infrastrukturę tam, gdzie nie ma technicznego uzasadnienia do jej wymiany.
— Co należało uwzględnić przed rozbudową systemu monitoringu?
Najważniejszym etapem była analiza tego, co już działało. W przypadku modernizacji nie można projektować nowych punktów kamerowych w oderwaniu od istniejącego układu. Trzeba uwzględnić obecne pola widzenia, możliwości rejestracji, sposób transmisji danych, dostępne zasoby sieciowe oraz warunki w miejscach przewidzianych do montażu kolejnych urządzeń.
Przy rozbudowie monitoringu na KUL zwracaliśmy szczególną uwagę na to, aby nowe kamery rzeczywiście rozszerzały zakres obserwacji.
Pod uwagę trzeba było wziąć również specyfikę uczelni. Inne wymagania ma parking i teren zewnętrzny, inne długi ciąg komunikacyjny, a jeszcze inne przestrzeń prowadząca do pomieszczeń administracyjnych. Monitoring obiektów cywilnych powinien zwiększać bezpieczeństwo, ale musi być projektowany z poszanowaniem prywatności osób korzystających z budynku. Dlatego skupiliśmy się na przestrzeniach wspólnych i komunikacyjnych, bez obejmowania obserwacją miejsc, w których monitoring byłby nieuzasadniony.
Ważne było również odpowiednie rozmieszczenie nowych urządzeń względem już pracujących kamer. Chodziło o znalezienie równowagi – nowe punkty miały uzupełniać dotychczasowy system, a nie niepotrzebnie dublować obraz, który był już dostępny.
— Jakie kamery Hikvision wybraliśmy do rozbudowy monitoringu na KUL w Lublinie?
Jednym z założeń było zachowanie spójności technologicznej z dotychczasową instalacją. Ponieważ w istniejącym systemie pracowały już kamery Hikvision, nowe urządzenia również dobraliśmy z oferty tego producenta. Ułatwiło to integrację nowych punktów z działającym monitoringiem IP oraz pozwoliło zachować jednolite środowisko obsługi.
Nie stosowaliśmy jednak jednego modelu w każdym miejscu. Dostosowanie urządzenia do konkretnego zadania jest znacznie ważniejsze niż ujednolicenie wszystkich kamer za wszelką cenę. Innych parametrów oczekiwaliśmy od kamer pracujących wewnątrz budynku, a innych od urządzeń obejmujących parking, dojścia oraz teren zewnętrzny uczelni.
— Model kamery Hikvision zastosowany w ciągach komunikacyjnych i strefach administracyjnych

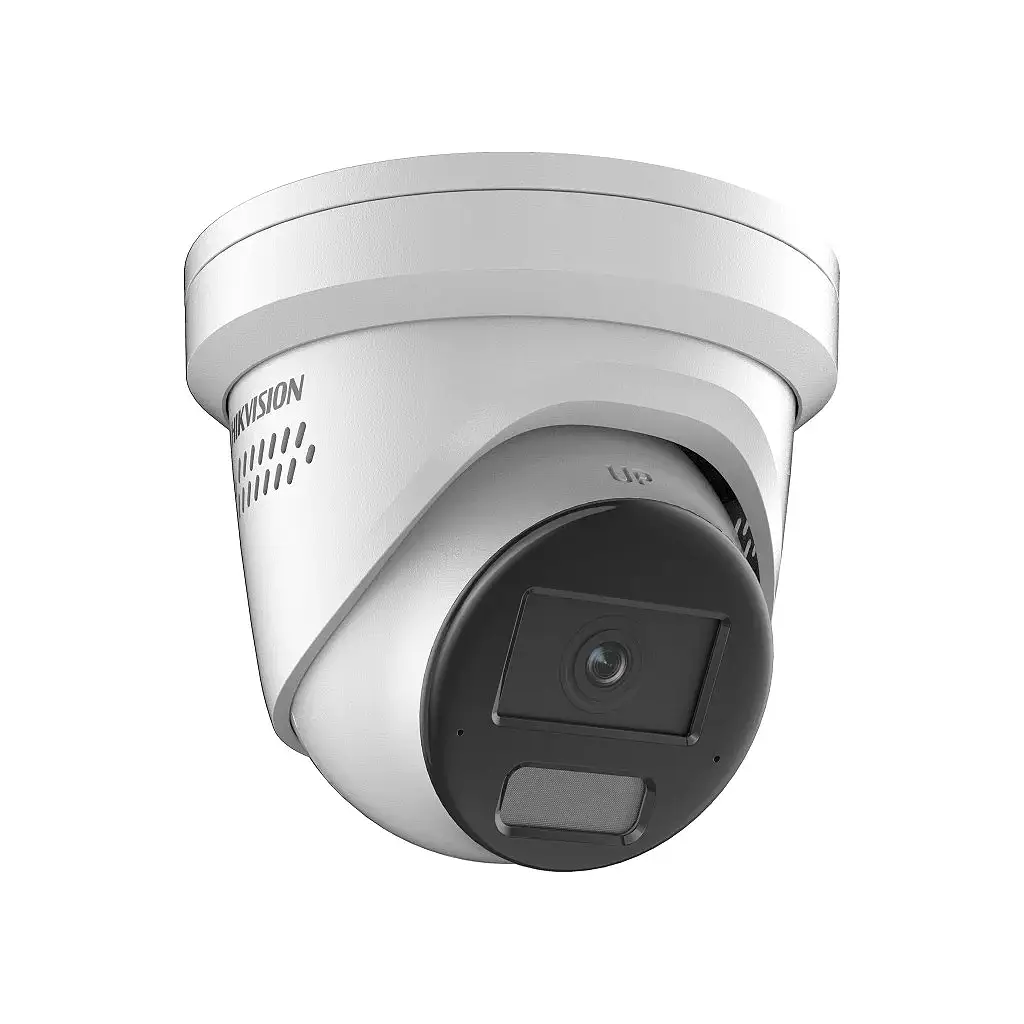

Do wnętrz, w tym ciągów komunikacyjnych i przestrzeni prowadzących do części administracyjnych, wybraliśmy Hikvision DS-2CD2346G2H-I(U). Są to kamery IP o rozdzielczości 4 MP, wyposażone w rozwiązania pozwalające uzyskać czytelny obraz również przy zróżnicowanych warunkach oświetleniowych.
Kamery te dobrze sprawdzają się w takiej roli. Konstrukcja typu turret pozwala na estetyczne zamontowanie urządzenia na suficie lub ścianie, co ma znaczenie szczególnie w przestrzeniach użytkowanych codziennie przez dużą liczbę osób.
Kamery wykorzystują również rozwiązania wspierające klasyfikację ludzi i pojazdów. Dzięki temu inteligentna analityka obrazu może wspomagać codzienną pracę operatora i ułatwiać późniejsze wyszukiwanie istotnych zdarzeń.
— Kamery Hikvision ColorVu do dojść i otoczenia budynku

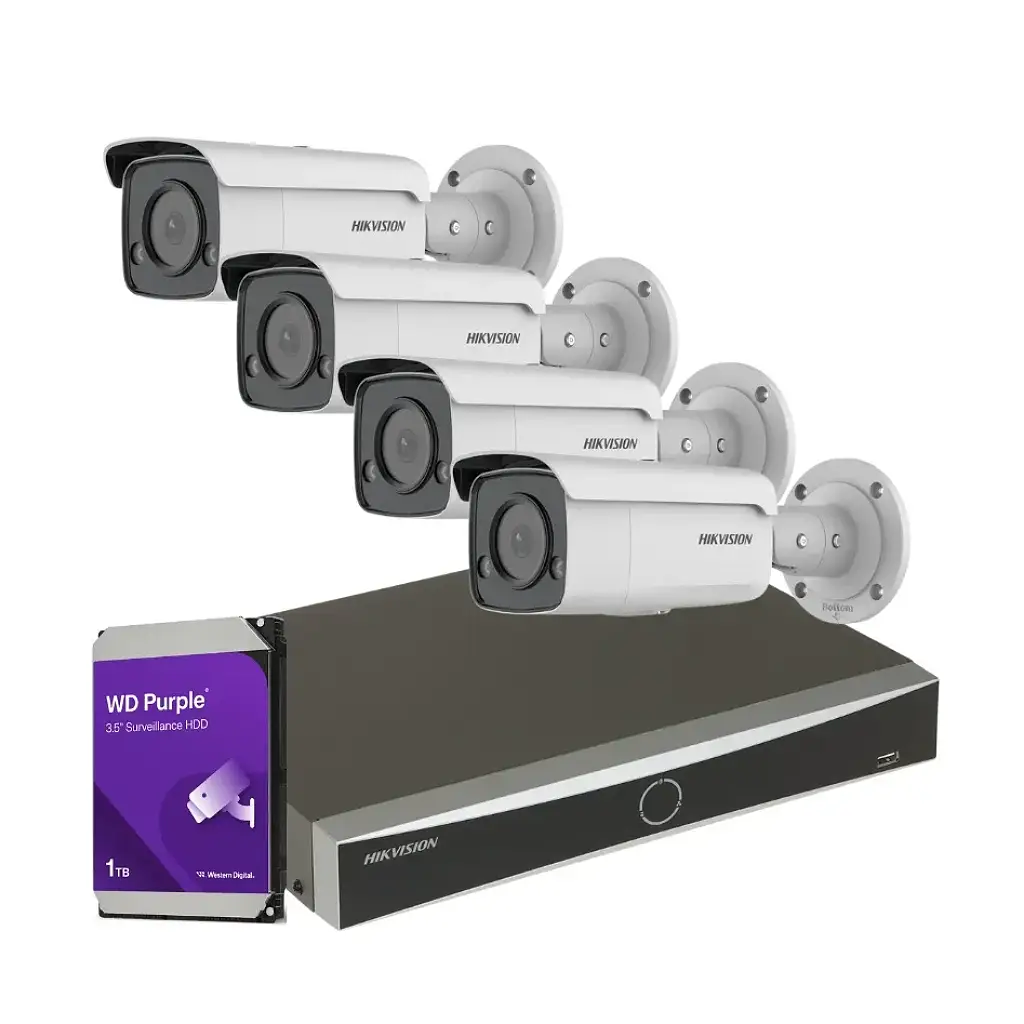

Pierwszym modelem zastosowanym na zewnątrz był Hikvision DS-2CD2T47G2-L 4 MP. Kamerę wykorzystaliśmy przede wszystkim przy dojściach do budynków, wzdłuż wybranych ciągów pieszych, w bezpośrednim otoczeniu obiektu oraz przy mniejszych fragmentach parkingu.
Dużą zaletą tego modelu jest technologia ColorVu, której zadaniem jest zapewnienie kolorowego obrazu również przy bardzo słabym oświetleniu. W przypadku monitoringu uczelni ma to istotne znaczenie, ponieważ teren kampusu jest użytkowany także w godzinach wieczornych, kiedy tradycyjny obraz czarno-biały może dostarczać mniej informacji o przebiegu zdarzenia.
Rozdzielczość 4 MP zapewnia dobry poziom szczegółowości przy obserwacji stosunkowo niewielkich i średnich przestrzeni. Kamera jest także przystosowana do pracy w warunkach zewnętrznych, dlatego dobrze wpisuje się w zadania związane z całodobową obserwacją terenu wokół budynku.
— Model kamer Hikvision zamontowany do monitoringu parkingu i większych przestrzeni zewnętrznych

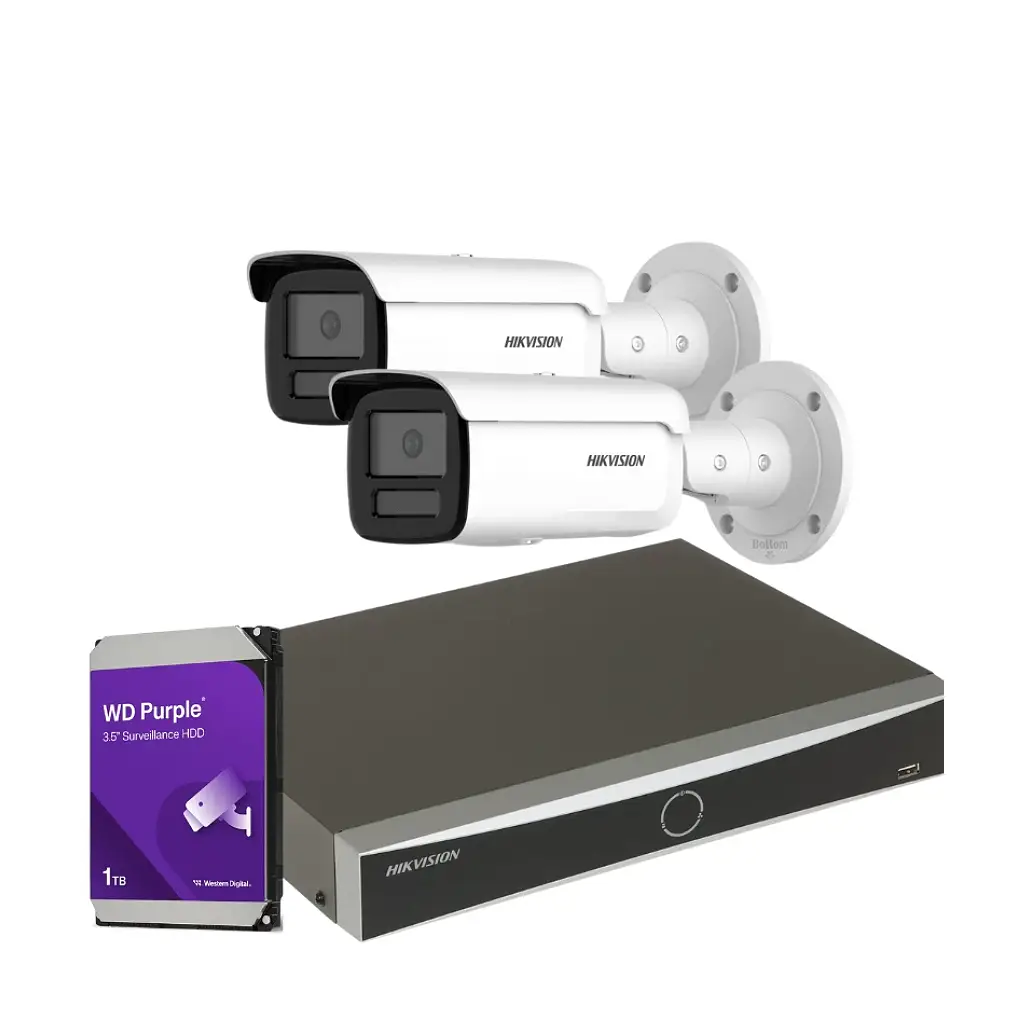

W miejscach, w których należało objąć obserwacją większy obszar i zachować wyższą szczegółowość nagrania, zastosowaliśmy Hikvision DS-2CD2T86G2H-4I 8 MP.
Te kamery do monitoringu wykorzystaliśmy przede wszystkim na większych fragmentach parkingu, przy wybranych drogach wewnętrznych oraz w przestrzeniach zewnętrznych, w których jednym kadrem należało objąć większy obszar.
Rozdzielczość 8 MP pozwala zarejestrować więcej szczegółów niż w przypadku standardowych kamer 4 MP, co ma znaczenie przy późniejszej analizie nagrań z rozległego terenu. Model wykorzystuje także rozwiązania poprawiające pracę przy ograniczonym oświetleniu i pozwala na klasyfikację ludzi oraz pojazdów.
Nie traktowaliśmy jednak tego urządzenia jako dedykowanej kamery do automatycznego odczytu tablic rejestracyjnych. Jego zadaniem było przede wszystkim zapewnienie wysokiej jakości obrazu parkingu i przemieszczających się po nim pojazdów oraz osób.
Takie połączenie dwóch modeli zewnętrznych pozwoliło nam dopasować urządzenia do charakteru konkretnej strefy. DS-2CD2T47G2-L 4 MP sprawdził się tam, gdzie ważny był dobry kolorowy obraz także po zmroku, natomiast DS-2CD2T86G2H-4I 8 MP zastosowaliśmy w przestrzeniach wymagających większej szczegółowości i obserwacji szerszego terenu.
— Prace poprzedzające montaż kamer na uczelni
Prace rozpoczęliśmy od ponownego sprawdzenia istniejącej instalacji. Ponieważ wcześniej wykonywaliśmy już montaż monitoringu na terenie uczelni, znaliśmy część infrastruktury oraz sposób organizacji systemu. Nie oznaczało to jednak, że nowe urządzenia można było po prostu zamontować w najbliższym wolnym miejscu.
Najpierw sprawdziliśmy obraz z działających kamer i ustaliliśmy, które fragmenty systemu warto uzupełnić, a które starsze punkty wymagają modernizacji. Następnie wyznaczyliśmy miejsca dla nowych urządzeń tak, aby ich pola widzenia współpracowały z istniejącymi kamerami, a nie niepotrzebnie powielały już dostępny obraz.
Szczególnie dokładnej analizy wymagały przestrzenie zewnętrzne. Przy parkingu i dojściach do budynków musieliśmy ustalić, w których miejscach lepszym rozwiązaniem będzie kamera 4 MP ColorVu zapewniająca kolorowy obraz po zmroku, a gdzie większą korzyść przyniesie kamera 8 MP rejestrująca więcej szczegółów na rozległym terenie.
W przypadku nowych punktów wykorzystaliśmy istniejące trasy instalacyjne wszędzie tam, gdzie było to technicznie uzasadnione. Dzięki temu nie było potrzeby prowadzenia całej infrastruktury ponownie. W pozostałych miejscach wykonaliśmy dodatkowe odcinki okablowania sieciowego, przygotowaliśmy niezbędne przepusty i doprowadziliśmy przewody do nowych punktów.
Prace prowadziliśmy w taki sposób, aby możliwie ograniczyć ingerencję w wykończone przestrzenie uczelni oraz utrudnienia dla studentów i pracowników.
—Przebieg montażu monitoringu na terenie uczelni
Po zakończeniu prac przygotowawczych przeszliśmy do właściwego montażu monitoringu. Nowe kamery IP instalowaliśmy w wyznaczonych wcześniej punktach wewnątrz budynków oraz na zewnątrz. W pierwszej kolejności montowaliśmy uchwyty i podstawy kamer, zwracając uwagę na stabilność mocowania oraz możliwość precyzyjnego ustawienia urządzeń. W części miejsc konieczne były również prace na wysokości, szczególnie przy kamerach obejmujących teren wokół budynków oraz większe fragmenty parkingu.
W przestrzeniach wewnętrznych urządzenia montowaliśmy przede wszystkim na sufitach i ścianach, tak aby obejmowały główne ciągi komunikacyjne, przejścia oraz wejścia do wybranych stref administracyjnych. Przy montażu kamer zewnętrznych szczególnie ważne było odpowiednie zabezpieczenie połączeń oraz takie umiejscowienie urządzeń, aby zapewniały czytelny obraz parkingu, dojść pieszych i otoczenia budynków.
Równolegle przeprowadziliśmy wymianę ośmiu starszych kamer, których parametry nie odpowiadały już wymaganiom rozbudowanego systemu. Po demontażu dotychczasowych urządzeń sprawdzaliśmy stan przewodów, mocowań i pozostałych elementów instalacji. Jeśli istniejące doprowadzenie było w dobrym stanie technicznym i mogło bezpiecznie współpracować z nową kamerą, pozostawialiśmy je w użyciu. Dzięki temu modernizacja nie oznaczała niepotrzebnej wymiany sprawnych elementów infrastruktury.
Po zamocowaniu każdej kamery Hikvision wykonywaliśmy wstępne ustawienie pola widzenia. Nowe punkty miały rzeczywiście rozszerzać zakres obserwacji, dlatego kadry dopasowywaliśmy do obrazu z urządzeń pracujących już w systemie. Zależało nam na ograniczeniu niepotrzebnego nakładania się obrazu, a jednocześnie na zachowaniu ciągłości monitorowania pomiędzy kolejnymi strefami.
Po podłączeniu kamer do sieci i zasilania PoE przeprowadziliśmy pierwsze testy obrazu oraz korektę ustawienia urządzeń. Sprawdzaliśmy szerokość pola widzenia, widoczność najważniejszych fragmentów danej przestrzeni oraz jakość obrazu w różnych warunkach oświetleniowych. W przypadku parkingu i większych przestrzeni zewnętrznych szczególną uwagę zwracaliśmy na szczegółowość nagrania oraz obserwację terenu po zmroku. Wewnątrz budynków zależało nam natomiast przede wszystkim na czytelnym obrazie ciągów komunikacyjnych bez zbędnego obejmowania kadrem sąsiednich pomieszczeń.
Po zamontowaniu wszystkich urządzeń wykonaliśmy końcową korektę kadrów i sprawdziliśmy, czy każda kamera obejmuje dokładnie tę przestrzeń, dla której została przewidziana. Dopiero po zakończeniu tych prac mogliśmy przejść do kolejnego etapu, czyli konfiguracji nowych kamer Hikvision oraz ich integracji z istniejącym już systemem monitoringu uczelni.
— Jakie korzyści przyniosła rozbudowa monitoringu na KUL w Lublinie?
Najważniejszą korzyścią jest szerszy i bardziej uporządkowany zakres obserwacji bez konieczności wymiany całego działającego systemu. Uczelnia mogła zachować sprawną część wcześniejszej infrastruktury, a modernizacją objąć przede wszystkim te elementy, w przypadku których rzeczywiście przynosiło to korzyści.
Rozbudowa monitoringu na KUL w Lublinie pozwoliła uzyskać między innymi:
- lepszą obserwację wybranych przestrzeni wspólnych i komunikacyjnych – nowe kamery uzupełniły wcześniej funkcjonujący system;
- dokładniejszy obraz parkingu i otoczenia budynków – kamery 8 MP zapewniają większą szczegółowość nagrania na rozległych przestrzeniach;
- lepszą obserwację terenu po zmroku – zastosowanie kamer ColorVu pozwala uzyskać kolorowy obraz również przy ograniczonym oświetleniu;
- wyższą jakość obrazu – szczególnie w punktach, w których starsze urządzenia zostały zastąpione nowymi kamerami;
- lepszą pracę w zmiennych warunkach oświetleniowych – ma to znaczenie zarówno wewnątrz budynków, jak i na zewnątrz;
- możliwość wykorzystania inteligentnej analityki obrazu – dodatkowe funkcje mogą wspomagać codzienną obsługę monitoringu;
- jeden spójny system – nowe urządzenia zostały zintegrowane z wcześniej działającą instalacją;
- wykorzystanie istniejącej infrastruktury – nie wymienialiśmy sprawnych elementów tylko dlatego, że system był rozbudowywany;
- łatwiejszą dalszą modernizację – zachowanie spójnego środowiska pozwala rozwijać monitoring również w przyszłości.
W obiekcie, przez który każdego dnia przewija się duża liczba studentów, pracowników i gości, monitoring powinien przede wszystkim pomagać w szybkim odtworzeniu przebiegu zdarzeń oraz zwiększać bezpieczeństwo użytkowników. Jednocześnie dobrze zaplanowana modernizacja pozwala osiągnąć ten efekt bez mnożenia urządzeń tam, gdzie nie przyniosłoby to realnej korzyści.
Pomożemy Ci w ich wyborze, wycenimy koszt całej inwestycji i profesjonalnie zamontujemy!
— Rozbudowa monitoringu na KUL w Lublinie jako przykład modernizacji istniejącego systemu
Ta realizacja pokazuje, że profesjonalne systemy monitoringu nie zawsze wymagają budowania nowej instalacji od podstaw. Często znacznie lepszym rozwiązaniem jest dokładna analiza tego, co już funkcjonuje, zachowanie sprawnych elementów i rozwinięcie systemu w miejscach, w których jest to faktycznie potrzebne.
Rozbudowa monitoringu na KUL w Lublinie objęła montaż 14 nowych kamer IP oraz wymianę 8 starszych urządzeń. Do realizacji wykorzystaliśmy kilka modeli kamer Hikvision, dostosowując ich możliwości do charakteru obserwowanych przestrzeni.
W ciągach komunikacyjnych i strefach administracyjnych zastosowaliśmy kamery 4 MP, natomiast teren zewnętrzny podzieliliśmy pomiędzy dwa rozwiązania. Hikvision DS-2CD2T47G2-L 4 MP wykorzystaliśmy przede wszystkim przy dojściach do budynków i w miejscach, gdzie istotny był kolorowy obraz po zmroku. Z kolei Hikvision DS-2CD2T86G2H-4I 8 MP zastosowaliśmy przy większych fragmentach parkingu i rozległych przestrzeniach zewnętrznych wymagających bardziej szczegółowego obrazu.
Nowe urządzenia zostały następnie skonfigurowane i zintegrowane z istniejącym monitoringiem IP, dzięki czemu instalacja może być obsługiwana jako jeden spójny system.
W naszych realizacjach zwracamy uwagę nie tylko na parametry samych kamer, lecz również na sposób ich współpracy z pozostałymi elementami instalacji. W przypadku dużych obiektów, takich jak uczelnie, właśnie odpowiednie zaplanowanie modernizacji decyduje o tym, czy montaż monitoringu rzeczywiście przełoży się na poprawę bezpieczeństwa i wygodę późniejszej obsługi.
Rozbudowa monitoringu na KUL w Lublinie pozwoliła wykorzystać potencjał wcześniejszej instalacji, unowocześnić wybrane punkty oraz przygotować system na kolejne potrzeby uczelni. To przykład tego, że przemyślana modernizacja może być znacznie bardziej racjonalnym rozwiązaniem niż całkowita wymiana sprawnej infrastruktury i budowa systemu od początku.
