Dobór kamer do obiektów przemysłowych wymaga uwzględnienia warunków panujących w zakładzie, układu poszczególnych stref i celu obserwacji. Inne urządzenia mogą sprawdzić się w hali produkcyjnej, inne przy bramie wjazdowej, a jeszcze inne przy ogrodzeniu lub na placu składowym.
Znaczenie mają nie tylko rozdzielczość i zasięg podczerwieni. Trzeba także ocenić kąt widzenia, odporność obudowy, dostępne funkcje analityczne oraz sposób obsługi podglądu i nagrań. W artykule wyjaśniamy, na co zwrócić uwagę i jak zaplanować system dopasowany do konkretnego obiektu.
— Dlaczego dobór kamer do obiektów przemysłowych wymaga indywidualnego podejścia?
Monitoring domu lub posesji najczęściej ma za zadanie obserwację wejścia, bramy, podjazdu i otoczenia budynku. W zakładzie system może obejmować wiele stref o różnej wielkości, oświetleniu i warunkach pracy. Monitoring może być potrzebny w hali produkcyjnej, magazynie, przy rampie załadunkowej, na parkingu, przy bramie lub wzdłuż ogrodzenia.
Przed wyborem urządzeń warto ustalić, co powinno być widoczne w każdym z tych miejsc. Czy wystarczy ogólny obraz sytuacji? Czy trzeba dostrzegać szczegóły przy konkretnym stanowisku? A może ważne jest szybkie wykrycie osoby lub pojazdu w wyznaczonej strefie? Odpowiedzi pomagają określić, jaki kadr i funkcje będą potrzebne.
Dobór kamer do obiektów przemysłowych powinien uwzględniać również sposób użytkowania systemu. Inne potrzeby ma osoba, która sprawdza nagrania po zdarzeniu, a inne operator obserwujący wiele stref w czasie rzeczywistym. Dlatego warto zaplanować zarówno kamery, jak i rejestrację obrazu oraz obsługę podglądu.
— Dobór kamer do obiektów przemysłowych — ważne parametry techniczne
— Rozdzielczość i szczegółowość obrazu
Rozdzielczość wpływa na szczegółowość obrazu, ale sama nie przesądza o tym, czy kamera pokaże potrzebne detale. Znaczenie mają także odległość od obserwowanego miejsca, wielkość kadru, obiektyw i ustawienie urządzenia. Szeroki kadr może dobrze pokazywać ogólną sytuację na hali, ale niekoniecznie zapewni czytelny obraz w oddalonym punkcie.
Przy doborze kamer do obiektów przemysłowych warto określić, jakiego obrazu oczekujemy w poszczególnych strefach. Do obserwacji dużej przestrzeni przydatny może być szerszy widok, natomiast przy wejściu, bramie lub stanowisku kontroli lepiej sprawdzi się kamera skierowana na konkretny obszar. Dostępne kamery do monitoringu różnią się parametrami i konstrukcją, dlatego ich wybór warto powiązać z planowanym zastosowaniem.
— Ogniskowa i kąt widzenia
Obiektyw wpływa na szerokość kadru i wielkość widocznych obiektów. Kamera szerokokątna może objąć większą część pomieszczenia, ale obiekty położone dalej będą zajmować mniejszą część obrazu. Węższy kąt widzenia może być przydatny, gdy trzeba obserwować konkretną strefę lub dalszy fragment terenu.
Przy planowaniu rozmieszczenia kamer trzeba uwzględnić układ regałów, maszyn, słupów i konstrukcji hali. Przeszkody mogą zasłaniać obraz i tworzyć martwe pola. Warto więc ocenić rzeczywisty widok z planowanego miejsca montażu, a nie kierować się wyłącznie wartością kąta widzenia podaną w specyfikacji.
— Podczerwień i słabe oświetlenie
W halach, na placach i przy ogrodzeniach oświetlenie może być nierównomierne albo wyłączane po zakończeniu zmiany. W takich lokalizacjach warto sprawdzić, jak kamera pracuje przy słabym świetle i czy ma oświetlacz podczerwieni.
Podczerwień może umożliwiać rejestrację obrazu po zmroku, ale jej skuteczność zależy od sceny, odległości i szerokości kadru. Znaczenie mogą mieć również przeszkody i powierzchnie odbijające światło. Warto odróżnić deklarowany zasięg oświetlacza IR od odległości, z której obraz pozwoli dostrzec potrzebne szczegóły. Przy rozległym lub nietypowym obszarze najlepiej ocenić obraz w miejscu planowanego montażu.
— WDR i kontrastowe oświetlenie
WDR może być przydatny tam, gdzie w jednym kadrze występują jasne i ciemne obszary, na przykład przy bramie, wejściu, rampie załadunkowej lub dużym oknie. Pomaga poprawić czytelność obrazu w scenach o dużych różnicach oświetlenia. Przydatność tej funkcji warto oceniać dla konkretnej lokalizacji i planowanego kadru.
— Odporność obudowy i warunki pracy
Kamera montowana na zewnątrz powinna być przeznaczona do pracy w warunkach panujących w danym miejscu. Warto sprawdzić zakres temperatur pracy, odporność na pył i wodę, a w razie potrzeby również odporność na uderzenia lub wandalizm. Oznaczenia IP i IK opisują różne właściwości urządzenia, dlatego należy sprawdzić, co konkretnie deklaruje producent dla wybranego modelu.
W zakładach mogą występować także intensywne drgania, agresywne opary lub szczególnie duże zapylenie. W takich warunkach standardowa kamera zewnętrzna może nie wystarczyć. Jeśli urządzenie ma pracować w strefie zagrożonej wybuchem, trzeba dobrać model przeznaczony i certyfikowany do danej strefy.
— Jakie rodzaje kamer stosuje się w zakładach?

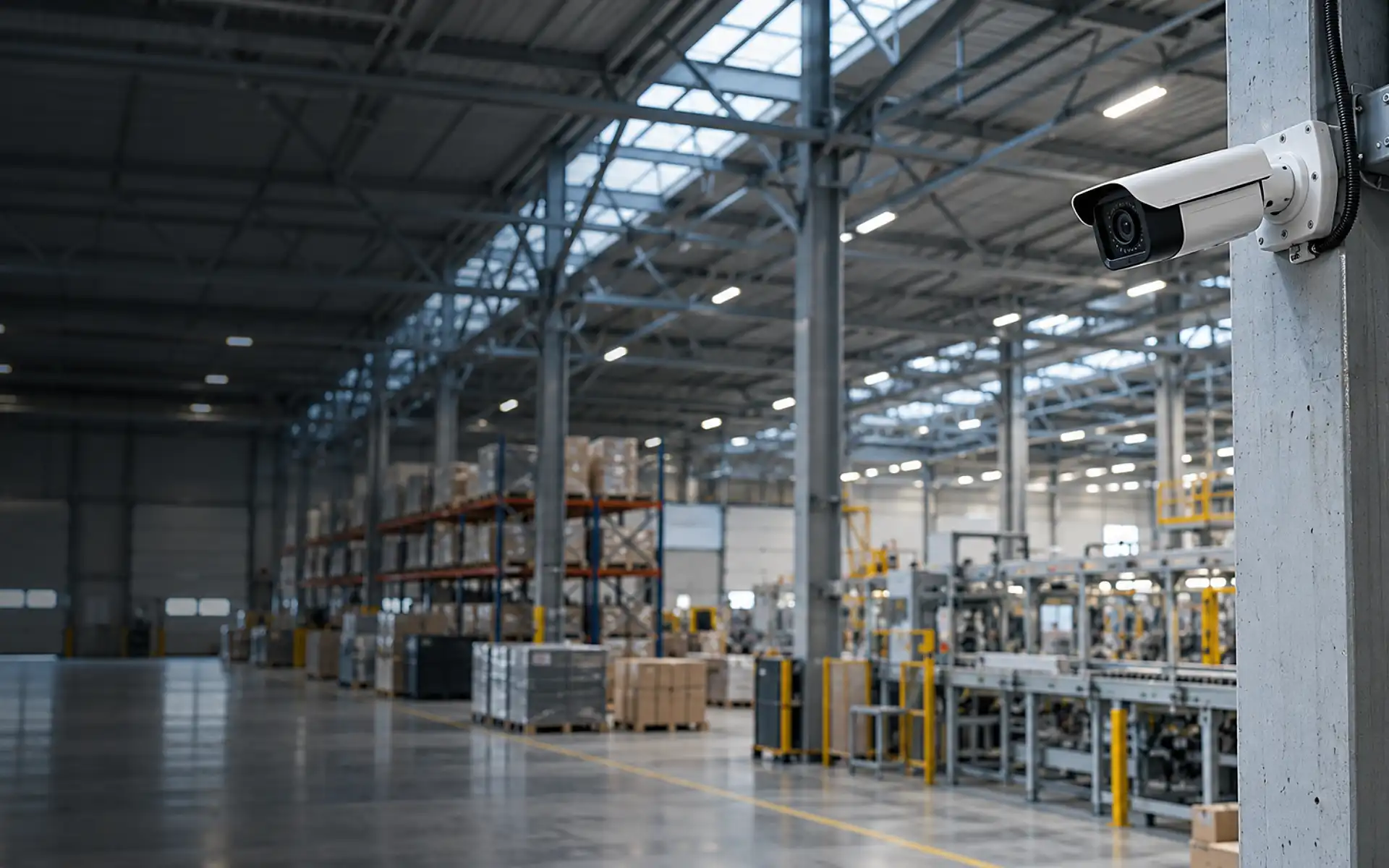

W wielu instalacjach podstawą są stałopozycyjne kamery IP, które przez cały czas obserwują wybrane strefy. Wewnątrz hal często stosuje się modele kopułkowe lub turret, a przy budynkach, bramach i ogrodzeniach — również kamery tubowe przeznaczone do pracy na zewnątrz. O wyborze konstrukcji powinny decydować warunki montażu, wymagany kadr i odporność urządzenia.
Na rozległym terenie dodatkowym rozwiązaniem może być kamera obrotowa PTZ. Pozwala operatorowi zmieniać kierunek obserwacji i przybliżać obraz, aby sprawdzić wybrany fragment obszaru. Najlepiej traktować ją jako uzupełnienie kamer stałych, które zapewniają ciągły podgląd kluczowych stref.
Tryb nocny, podczerwień, wysoka rozdzielczość i analityka obrazu to funkcje, które mogą występować w różnych typach kamer. Kamery termowizyjne lub urządzenia do pracy w strefach zagrożonych wybuchem dobiera się do konkretnych zastosowań i warunków w zakładzie.
Na rynku dostępnych jest sporo różnego typu kamer oraz rejestratorów w korzystnych cenach wykorzystujących te technologie. Dodatkowo możliwość podglądu na żywo z wykorzystaniem internetu sprawia, że większość właścicieli sklepów decyduje się na instalacje monitoringu.
Nawet w małym obiekcie nie musi wiązać się to dużymi kosztami. Z kolei obsługa systemu zbudowanego na bazie nowoczesnych urządzeń cyfrowych jest wyjątkowo prosta.
— Jakie funkcje powinien mieć system?
Funkcja inteligentnej analityki obrazu może ułatwić obsługę rozbudowanej instalacji, jeśli odpowiadają zadaniom wykonywanym w zakładzie. Zależnie od urządzenia i oprogramowania system może wykrywać ruch w wyznaczonym obszarze, przekroczenie wirtualnej linii, pojawienie się obiektu lub ruch pojazdu.
Takie rozwiązania mogą pomóc zwrócić uwagę na zdarzenie przy ogrodzeniu, w strefie załadunku lub przy wejściu do obszaru o ograniczonym dostępie. Przed wyborem warto sprawdzić, czy dana funkcja będzie działać w warunkach konkretnej lokalizacji. Ruch maszyn, zmiany oświetlenia, para, kurz i poruszające się elementy instalacji mogą wpływać na detekcję.
W wybranych zastosowaniach można rozważyć kamery termowizyjne. Obraz termiczny pokazuje różnice temperatur, dlatego może służyć do określonych zadań związanych z wykrywaniem osób, pojazdów lub obserwacją temperatury. Kamerę do detekcji należy odróżnić od urządzenia przeznaczonego do pomiaru temperatury — funkcja pomiarowa wymaga odpowiedniego modelu i konfiguracji.
W większym systemie ważna jest również współpraca kamer z rejestratorem oraz oprogramowaniem do zarządzania obrazem. Warto sprawdzić, czy urządzenia będą kompatybilne z istniejącymi elementami instalacji i czy operatorzy będą mogli wygodnie wyszukiwać nagrania oraz obsługiwać powiadomienia.

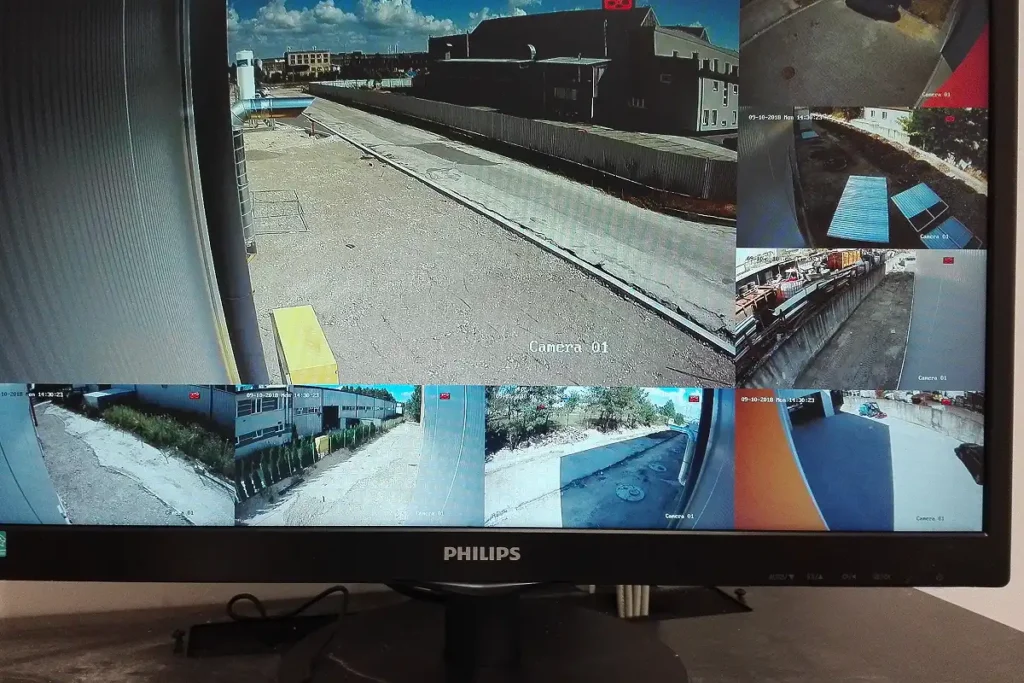

— Co powinien zapewniać podgląd z kamer?

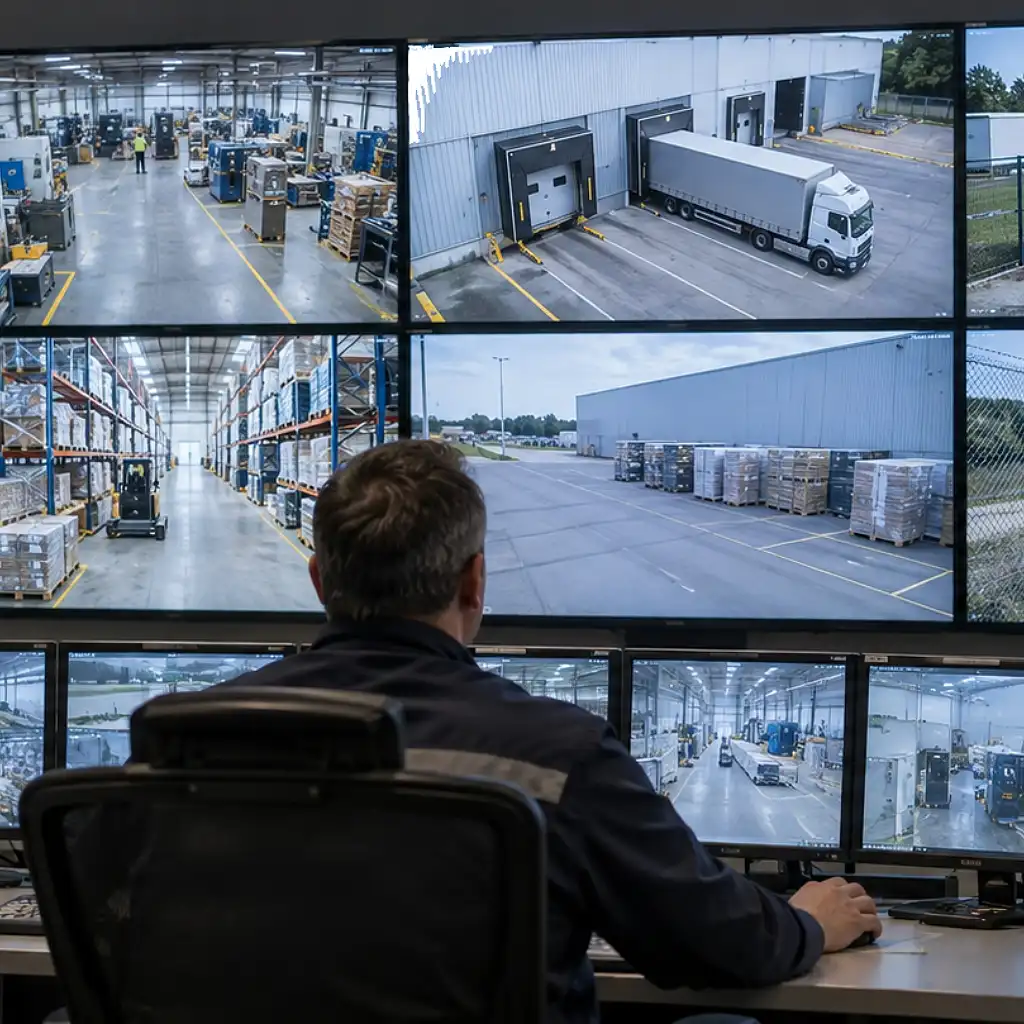

W rozległym zakładzie sam dostęp do obrazu na żywo z telefonu może nie wystarczyć. Osoby odpowiedzialne za nadzór mogą potrzebować jednoczesnego podglądu kilku stref, szybkiego przełączania między kamerami i sprawnego odtwarzania nagrań.
Planując system, warto ustalić:
- kto będzie korzystał z podglądu i z jakiego miejsca;
- czy operatorzy mają obserwować kilka kamer jednocześnie;
- czy system ma informować o określonych zdarzeniach;
- jak szybko użytkownik powinien odnaleźć nagranie z wybranej strefy;
- jakie uprawnienia będą przypisane poszczególnym osobom.
Podgląd powinien odpowiadać sposobowi pracy użytkowników. Inne potrzeby ma osoba sprawdzająca obraz okazjonalnie, a inne operator obserwujący wiele stref podczas zmiany. W większym systemie warto zaplanować również sposób przechowywania nagrań, zarządzania kontami i dostępem do materiałów.
— Dobór kamer do obiektów przemysłowych w praktyce — przykład realizacji
Nasza poniższa realizacja pokazuje, jak dobór kamer do obiektów przemysłowych może uwzględniać różne strefy jednego zakładu: od bram i ogrodzenia po hale, magazyny i ciągi komunikacyjne. W obiekcie warsztatów mechanicznych w Stalowej Woli wykonaliśmy rozbudowany system monitoringu, obejmujący kamery, infrastrukturę sieciową, serwer oraz centrum podglądu.
💡 Pamiętaj, że dobór kamer do obiektów przemysłowych powinien wynikać z przeznaczenia poszczególnych stref i warunków panujących w obiekcie. Opisanej konfiguracji nie należy traktować jako uniwersalnego zestawu dla każdego zakładu.
System monitoringu w obiekcie przemysłowym z 54 urządzeniami kamerowymi Hanwha Vision, obsługiwanymi jako 76 kanałów wizyjnych. Instalacja obejmuje własną sieć światłowodową, serwer z dyskami o łącznej pojemności 160 TB oraz stanowisko operatora ze ścianą wizyjną.
Realizację wykonaliśmy w obiekcie warsztatów mechanicznych związanym z budową Muzeum Centralnego Okręgu Przemysłowego w Stalowej Woli. System miał objąć hale, bramy, wagę, rampy, magazyn wyrobów gotowych, rozdzielnie, ciągi komunikacyjne, place manewrowe i ogrodzenie.
Inwestor potrzebował lepszej kontroli nad ruchem pojazdów, ponieważ na teren zakładu wjeżdżało kilkadziesiąt dostaw dziennie. Istotne było również wyjaśnianie ubytków materiałów w strefie składowania oraz dokumentowanie zdarzeń w miejscach istotnych z punktu widzenia procedur BHP i wymagań ubezpieczyciela.
Wcześniej działało tam kilkanaście kamer analogowych. Obraz nie pozwalał odczytać tablic rejestracyjnych ani rozpoznać osoby z większej odległości, a nagrania były przechowywane przez cztery dni. Istniejącego systemu nie można było łatwo rozbudować, dlatego zdecydowaliśmy się na budowę nowej instalacji opartej na technologii CCTV IP.
W ramach realizacji zamontowaliśmy 54 urządzenia kamerowe Hanwha Vision, które w oprogramowaniu VMS pracują jako 76 niezależnych kanałów. Część kamer ma kilka modułów obrazowych, z których każdy rejestruje osobny strumień.
- Przy bramach i na zewnątrz budynków zastosowaliśmy kamery tubowe z obiektywami motozoom. Możliwość zdalnej regulacji kadru ułatwia jego ustawienie bez ponownego wchodzenia na wysokość. Przy bramach obraz zaplanowaliśmy tak, aby obejmował pojazd i pozwalał odczytać jego tablicę rejestracyjną.
- Wzdłuż ogrodzenia kamery rozmieszczono tak, by ich pola obserwacji wzajemnie się uzupełniały i ograniczały powstawanie martwych stref.
- Wewnątrz hal i ciągów komunikacyjnych zamontowaliśmy kamery kopułkowe w obudowach o odporności IK10. Szerokie kąty widzenia pozwalają obserwować ciągi komunikacyjne, a kamery przy stanowiskach pakowania pomagają sprawdzać przebieg kompletacji zamówień.
- W dużych halach magazynowych zastosowaliśmy kamery fisheye o rozdzielczości 12 Mpx, zapewniające panoramiczny obraz z jednego punktu. Na narożnikach budynków i skrzyżowaniach dróg wewnętrznych wykorzystaliśmy kamery wielosensorowe, których moduły obejmują różne kierunki.
Szczegółowy dobór kamer zależał więc od tego, czy w danej strefie potrzebny był widok ogólny, obserwacja konkretnego stanowiska, czy możliwość odczytania szczegółów z większej odległości.
Prace prowadziliśmy na działającym obiekcie, bez wstrzymywania produkcji. Ich harmonogram uzgadnialiśmy z zakładem, a zadania wymagające szczególnej organizacji wykonywaliśmy w terminach dopasowanych do pracy personelu i maszyn, często podczas drugiej zmiany.
Dla systemu zbudowaliśmy wydzieloną sieć: okablowanie miedziane doprowadziliśmy do punktów kamerowych, a budynki i punkty dystrybucyjne połączyliśmy magistralami światłowodowymi. Sieć monitoringu została oddzielona od sieci biurowej zakładu za pomocą osobnego VLAN-u. Kamery zasililiśmy przez PoE, a przełączniki zabezpieczyliśmy zasilaniem awaryjnym UPS. Tory wyprowadzone na zewnątrz budynków otrzymały ochronę przeciwprzepięciową.
Nagrania są zapisywane na serwerze z dyskami o łącznej pojemności 160 TB. Przyjęta konfiguracja pozwala przechowywać około 40 dni materiału ze wszystkich 76 kanałów, w porównaniu z czterema dniami w poprzednim systemie. Zastosowaliśmy również zabezpieczenie, dzięki któremu awaria jednego z dysków systemowych nie przerywa nagrywania.
Do obsługi instalacji wykorzystaliśmy oprogramowanie VMS Enterprise z licencją na 76 kanałów. Przygotowaliśmy widoki odpowiadające strefom zakładu, sekwencje przełączania kamer oraz widoki zdarzeniowe. Skonfigurowaliśmy również uprawnienia użytkowników, w tym ograniczony dostęp do eksportu nagrań i rejestr pobrań.
Centrum monitoringu wyposażyliśmy w cztery monitory 32-calowe oraz dwa ekrany 55-calowe UHD. Przed przekazaniem systemu sprawdziliśmy m.in. ciągłość zapisu, jakość obrazu po zmroku, ustawienie kadrów, odtwarzanie nagrań oraz zachowanie instalacji po zaniku i powrocie zasilania. Wykonaliśmy także pomiary torów okablowania i światłowodów, przygotowaliśmy dokumentację powykonawczą oraz przeszkoliliśmy obsługę.
Konfiguracja uwzględniała także prywatność: ustawiliśmy strefy wyłączone z rejestracji i ograniczyliśmy dostęp do nagrań do wskazanych osób. Taki zakres prac pokazuje, że dobór kamer do obiektów przemysłowych to tylko część zadania — równie ważne są infrastruktura, archiwizacja, obsługa i właściwe ustawienia systemu.
Więcej informacji i zdjęć znajdziesz w opisie naszej realizacji monitoringu przemysłowego w Stalowej Woli.
— Projekt i montaż monitoringu w obiekcie przemysłowym — na co zwrócić uwagę?
Odpowiedni projekt instalacji monitoringu pomaga dopasować system do układu zakładu, warunków pracy i zadań, jakie mają spełniać kamery. Dobór kamer do obiektów przemysłowych warto poprzedzić analizą poszczególnych stref, a następnie zaplanować rozmieszczenie urządzeń, infrastrukturę i sposób obsługi nagrań. Szczególną uwagę należy zwrócić na kilka aspektów.
- Cel obserwacji i rozmieszczenie kamer
Przed wyborem urządzeń warto określić, co ma być widoczne w każdej strefie. Przy bramie może być potrzebny obraz pozwalający obserwować pojazd i odczytać tablicę, natomiast w hali — szerszy kadr obejmujący ciąg komunikacyjny lub stanowisko pracy. Trzeba też uwzględnić regały, maszyny i elementy konstrukcji, które mogą zasłaniać widok lub tworzyć martwe pola.
- Dopasowanie kamer do miejsca montażu
Inne modele mogą sprawdzić się wewnątrz hali, a inne na elewacji, przy bramie lub wzdłuż ogrodzenia. Przy wyborze należy uwzględnić m.in. kąt widzenia, obiektyw, sposób montażu oraz odporność urządzenia na warunki panujące w danej strefie. W miejscach narażonych na uderzenia, pył, wilgoć lub skrajne temperatury trzeba sprawdzić parametry obudowy. Urządzenia do stref zagrożonych wybuchem muszą być przeznaczone do konkretnej strefy.
- Oświetlenie i obraz po zmroku
W hali oświetlenie może być nierównomierne, a na zewnątrz — zmieniać się w zależności od pory dnia i pracy lamp. Podczas planowania kamer warto sprawdzić, czy w danym miejscu potrzebny będzie tryb nocny, podczerwień lub WDR. Istotne jest też, czy po zmroku obraz pozwoli dostrzec szczegóły wymagane w danej strefie.
- Sieć, zasilanie i trasy kablowe
Przy systemie IP trzeba zaplanować połączenia kamer z siecią, przepustowość oraz sposób zasilania, np. przez PoE. W rozległym zakładzie mogą być potrzebne światłowody między budynkami lub punktami dystrybucyjnymi. Warto również uwzględnić zabezpieczenie zasilania i połączeń oraz oddzielenie sieci monitoringu od pozostałej infrastruktury zakładu.
- Zapis i dostęp do nagrań
Pojemność serwera lub rejestratora powinna odpowiadać liczbie kamer, jakości obrazu i planowanemu czasowi przechowywania materiału. Przy większej instalacji warto zaplanować również sposób wyszukiwania nagrań, podgląd wielu stref jednocześnie oraz uprawnienia użytkowników. Ułatwia to codzienną obsługę systemu i szybkie odnalezienie zapisu konkretnego zdarzenia.
- Możliwość rozbudowy i serwisowania
Zakład może zmieniać układ lub zwiększać liczbę monitorowanych stref, dlatego przy projekcie warto przewidzieć zapas portów, mocy i miejsca na dodatkowe nagrania. Trzeba też uwzględnić dostęp serwisowy do kamer i urządzeń sieciowych.
Dopiero po uwzględnieniu tych kwestii można dobrze zaplanować montaż monitoringu, tak aby kamery, sieć, zasilanie i oprogramowanie działały jako jeden system dopasowany do warunków obiektu.
— Podsumowanie
Dobór kamer do obiektów przemysłowych powinien uwzględniać przeznaczenie każdej strefy, warunki pracy urządzeń oraz oczekiwany poziom szczegółowości obrazu. Przy wyborze warto wziąć pod uwagę rozdzielczość, kąt widzenia, działanie przy słabym oświetleniu, podczerwień, WDR, odporność obudowy i potrzebne funkcje analityczne. Równie ważne są sposób przechowywania nagrań, wygoda podglądu i współpraca kamer z pozostałymi elementami instalacji.
Jeśli planujesz montaż systemu w zakładzie, skontaktuj się z nami, Pomożemy przeanalizować potrzeby obiektu i dobrać rozwiązanie do jego układu oraz warunków pracy.
