Terminal paliwowy jest obiektem o szczególnych wymaganiach dotyczących bezpieczeństwa. Każdego dnia mogą odbywać się na jego terenie dostawy, przeładunek, magazynowanie oraz wydawanie paliw. Pojawiają się tam pracownicy, kierowcy i pojazdy ciężarowe, a dostęp do części infrastruktury mają wyłącznie osoby upoważnione. Profesjonalny monitoring obiektów strategicznych pomaga kontrolować ruch, chronić teren przed wtargnięciem i odtwarzać przebieg zdarzeń wymagających późniejszej weryfikacji.
— Indywidualne podejście do montażu monitoringu w terminalu paliwowym
Jedną z naszych realizacji był montaż kamer w terminalu paliwowym w Staszowie. Wykonaliśmy kompleksowy montaż monitoringu, wykorzystując kamery IP – łącznie 16 stacjonarnych urządzeń. Nie ograniczyliśmy się jednak do jednego rodzaju sprzętu. Poszczególne części terminalu różniły się przeznaczeniem, poziomem zagrożenia, wielkością obserwowanego obszaru oraz rodzajem szczegółów, które powinny być widoczne na nagraniu. Z tego powodu zastosowaliśmy cztery grupy kamer Hikvision, dobierając każdą z nich do konkretnego zadania.
— Montaż kamer w terminalu paliwowym zwiększył kontrolę nad obiektem
Monitoring w takim miejscu nie służy wyłącznie do ochrony mienia. Pozwala obserwować, kto wjeżdża na teren terminalu, jak poruszają się pojazdy, czy osoby postronne nie przekraczają granic wyznaczonych stref oraz czy w sąsiedztwie infrastruktury technologicznej nie dochodzi do zdarzeń wymagających reakcji. Zapis obrazu ułatwia również ustalenie kolejności zdarzeń, sprawdzenie czasu przejazdu pojazdu oraz ocenę sytuacji bez konieczności natychmiastowego kierowania pracownika w daną część obiektu.
Montaż kamer w terminalu paliwowym wspiera ochronę i bieżący nadzór, ale nie zastępuje czujników gazu, instalacji przeciwpożarowej, systemów wykrywania wycieków ani pozostałych zabezpieczeń technologicznych. Obraz z kamer stanowi dodatkowe źródło informacji. Operator może dzięki niemu zweryfikować alarm, zauważyć obecność człowieka albo pojazdu i szybciej ocenić, co dzieje się w obserwowanej strefie.
— Montaż kamer w terminalu paliwowym zwiększył kontrolę nad obiektem

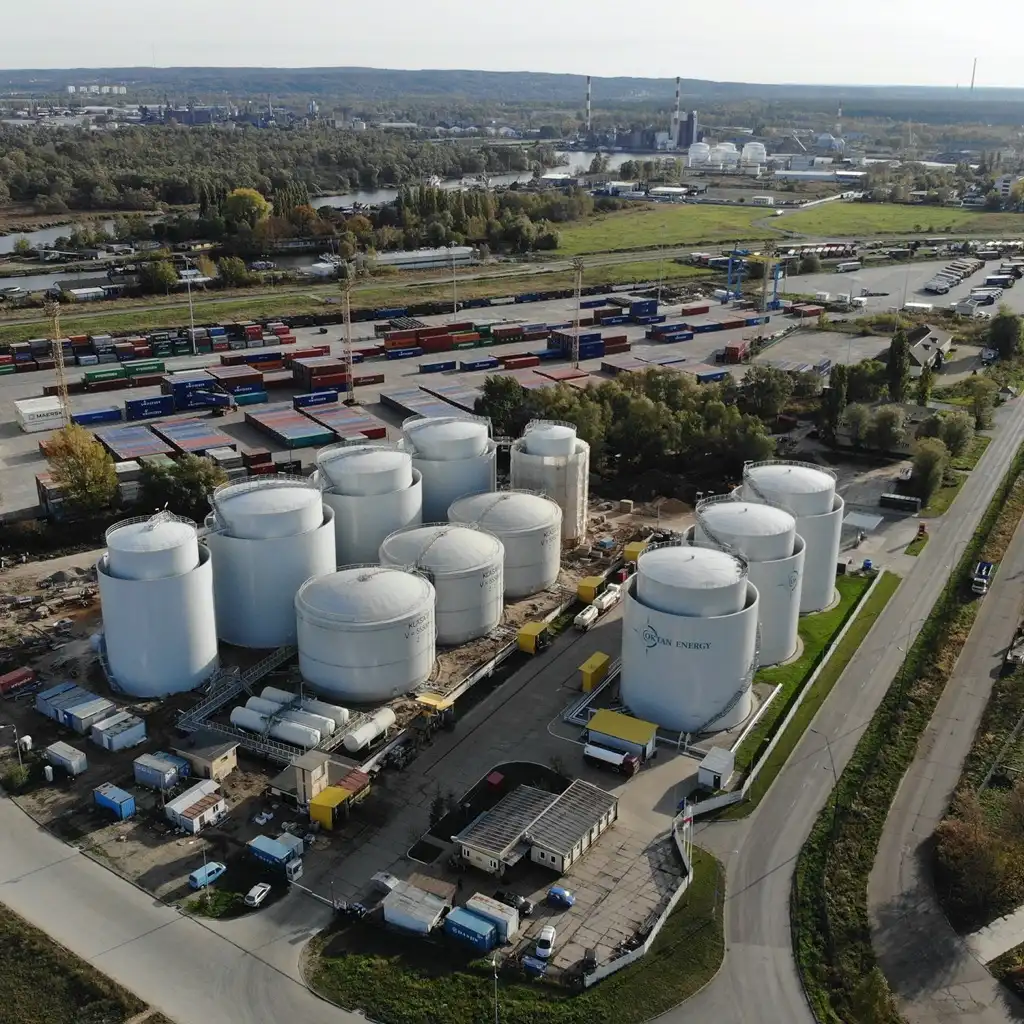

Przed wyborem urządzeń przeanalizowaliśmy układ terminalu, organizację ruchu oraz funkcje poszczególnych części obiektu. Wskazaliśmy stanowiska związane z obsługą paliwa, drogi wewnętrzne, plac manewrowy, bramę wjazdową i wyjazdową, przebieg ogrodzenia oraz wejścia do budynków. Dla każdego miejsca określiliśmy zadanie kamery i oczekiwany poziom szczegółowości obrazu.
Duże znaczenie miała klasyfikacja punktów montażowych. Nie cały teren terminalu jest traktowany jednakowo. Urządzenia umieszczane w strefach, w których może wystąpić atmosfera wybuchowa, muszą mieć wykonanie i oznaczenie odpowiednie dla warunków panujących w danym miejscu. Na drogach wewnętrznych, przy ogrodzeniu, bramach oraz budynkach znajdujących się poza takimi strefami można natomiast stosować standardowe kamery przemysłowe, o ile spełniają wymagania dotyczące odporności i jakości obrazu.
Takie rozróżnienie sprawiło, że montaż kamer w terminalu paliwowym nie polegał na mechanicznym powieleniu jednego urządzenia w 16 punktach. W strefach technologicznych najważniejsze było wykonanie przeciwwybuchowe, na drogach i placu szeroki oraz szczegółowy obraz, na bramach odczyt tablic rejestracyjnych, a przy budynkach odporność na uszkodzenia i dokładna obserwacja wejść.
— Dlaczego system objął 16 kamer stacjonarnych?
Liczbę urządzeń ustaliliśmy na podstawie obszarów, które wymagały stałego podglądu. Kamery stacjonarne przez cały czas obserwują przypisane im miejsce. Operator nie traci więc widoku stanowiska przeładunkowego, drogi czy bramy w chwili, gdy inne urządzenie zostaje skierowane na sąsiednią część terenu. W terminalu, gdzie kilka operacji może odbywać się jednocześnie, stałość kadrów ma duże znaczenie.
System podzieliliśmy na cztery grupy:
7 kamer przeciwwybuchowych Hikvision DS-2XE6242F-IS/316L(D) zamontowanych w strefach technologicznych;
5 kamer Hikvision DS-2CD2686G2-IZS przeznaczonych do obserwacji dróg wewnętrznych, placu manewrowego i ogrodzenia;
2 kamery Hikvision iDS-2CD7A46G0/P-IZHS(Y) zamontowane przy bramie wjazdowej i wyjazdowej;
2 kamery kopułowe Hikvision DS-2CD2746G2-IZS zastosowane przy wejściach do budynków.
System monitoringu wizyjnego oparty na takim podziale pozwolił dobrać koszt i możliwości urządzeń do rzeczywistego zadania każdego punktu. Jednocześnie wszystkie kamery Hikvision pochodziły od jednego producenta, co ułatwiło ich integrację z rejestratorem, konfigurację parametrów obrazu i późniejsze zarządzanie systemem.
— Kamery Hikvision w strefach zagrożenia wybuchem
Siedem kamer Hikvision DS-2XE6242F-IS/316L(D) przeznaczyliśmy do obserwacji stref bezpośrednio związanych z infrastrukturą paliwową. Cztery urządzenia objęły stanowiska przeładunkowe, dwa kolejne zamontowaliśmy w rejonie instalacji pompowej i węzłów armatury, natomiast ostatnia kamera zapewniła podgląd części infrastruktury zbiornikowej. Były to miejsca, w których zwykła kamera zewnętrzna nie zapewniałaby odpowiedniego poziomu wykonania przeciwwybuchowego.

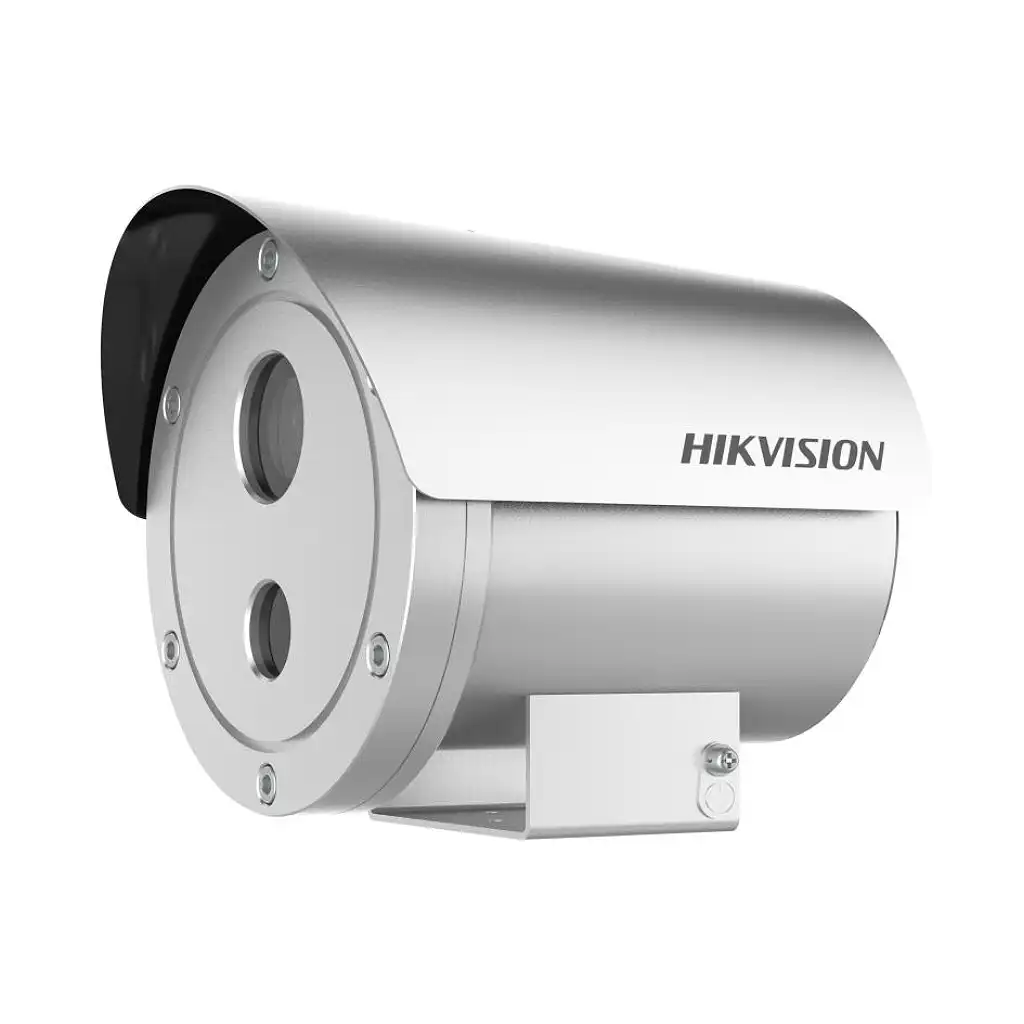

Model DS-2XE6242F-IS/316L(D) ma certyfikację ATEX i IECEx oraz obudowę wykonaną ze stali nierdzewnej 316L. Konstrukcja chroni urządzenie przed wpływem wilgoci, zapylenia i czynników korozyjnych, a stopień ochrony IP68 pozwala na pracę w wymagających warunkach zewnętrznych. Kamera rejestruje obraz w rozdzielczości 4 MP i oferuje kilka wariantów stałoogniskowego obiektywu: 4, 6, 8 lub 12 mm. Dzięki temu do szerokiego stanowiska można dobrać krótszą ogniskową, a do bardziej oddalonego fragmentu instalacji węższy kadr zapewniający większą liczbę szczegółów.
Przy stanowiskach przeładunkowych istotna była również funkcja WDR 120 dB. Pomaga ona zachować czytelność obrazu, gdy w kadrze jednocześnie pojawiają się jasne reflektory pojazdu i słabiej oświetlone fragmenty instalacji. Promiennik podczerwieni umożliwia obserwację przy ograniczonej ilości światła, natomiast kompresja H.265+ zmniejsza obciążenie sieci oraz ilość miejsca potrzebnego do przechowywania nagrań.
Zastosowanie tych urządzeń sprawiło, że montaż kamer w terminalu paliwowym objął strefy technologiczne sprzętem zaprojektowanym do pracy w odpowiednio sklasyfikowanych obszarach, bez rezygnowania z jakości obrazu potrzebnej do bieżącego nadzoru.
— Kamery jakie wybraliśmy do monitorowania dróg, placu i terenu przy ogrodzeniu
Pięć kamer Hikvision DS-2CD2686G2-IZS wykorzystaliśmy poza strefami zagrożenia wybuchem. Dwa urządzenia obserwują drogi wewnętrzne, jedno obejmuje plac manewrowy, a dwa kolejne chronią wybrane odcinki ogrodzenia. W tych lokalizacjach nie było potrzeby stosowania ciężkich kamer przeciwwybuchowych. Ważniejsze były szeroki zasięg obserwacji, wysoka rozdzielczość oraz możliwość dokładnego dopasowania kadru.
Kamera DS-2CD2686G2-IZS rejestruje obraz w rozdzielczości 8 MP i ma regulowany obiektyw. Takie rozwiązanie pozwala ustawić szeroki widok placu albo zawęzić kadr do konkretnego odcinka drogi lub ogrodzenia. Wyższa rozdzielczość pomaga zachować szczegóły, kiedy obserwowany obszar jest rozległy, a pojazdy znajdują się w różnej odległości od kamery.
Technologia AcuSense umożliwia rozróżnianie ludzi i pojazdów, dzięki czemu reguły ochrony obwodowej mogą ograniczać alarmy powodowane przez opady, ruch roślinności czy niewielkie zwierzęta. Jest to szczególnie przydatne przy ogrodzeniu terminalu. Kamera może informować operatora o przekroczeniu wyznaczonej linii lub pojawieniu się człowieka w chronionym obszarze.
W ten sposób montaż kamer w terminalu paliwowym zapewnił dokładny podgląd tras przejazdu cystern oraz obszarów znajdujących się przy granicy terenu, bez stosowania kosztowniejszych urządzeń ATEX w miejscach, które tego nie wymagały.
— Kamery, które zastosowaliśmy przy wjeździe i wyjeździe
Dwie kamery Hikvision iDS-2CD7A46G0/P-IZHS(Y) zamontowaliśmy przy bramach terminalu. Pierwsza rejestruje pojazdy wjeżdżające, natomiast druga obejmuje kierunek wyjazdowy. Zwykła kamera zapewniająca szeroki widok bramy nie zawsze pozwala odczytać tablicę rejestracyjną, szczególnie gdy pojazd jest w ruchu, a światło reflektorów pada bezpośrednio w obiektyw. Dlatego w tych punktach zastosowaliśmy urządzenia przeznaczone do rozpoznawania tablic.
Model iDS-2CD7A46G0/P-IZHS(Y) rejestruje obraz w rozdzielczości 4 MP, ma regulowany obiektyw oraz funkcję ANPR. Kamera może zapisywać numery tablic i łączyć je z nagraniem konkretnego przejazdu. Ułatwia to wyszukanie pojazdu, porównanie czasu wjazdu i wyjazdu oraz zweryfikowanie, czy na teren dostała się uprawniona cysterna lub samochód obsługi.
Zastosowanie oddzielnej kamery dla każdego kierunku ogranicza sytuacje, w których pojazdy zasłaniają się wzajemnie. Kąt obserwacji i szerokość kadru można również precyzyjnie dopasować do jednego pasa ruchu, co zwiększa skuteczność odczytu tablic.
— Kamery kopułowe przy wejściach do budynków

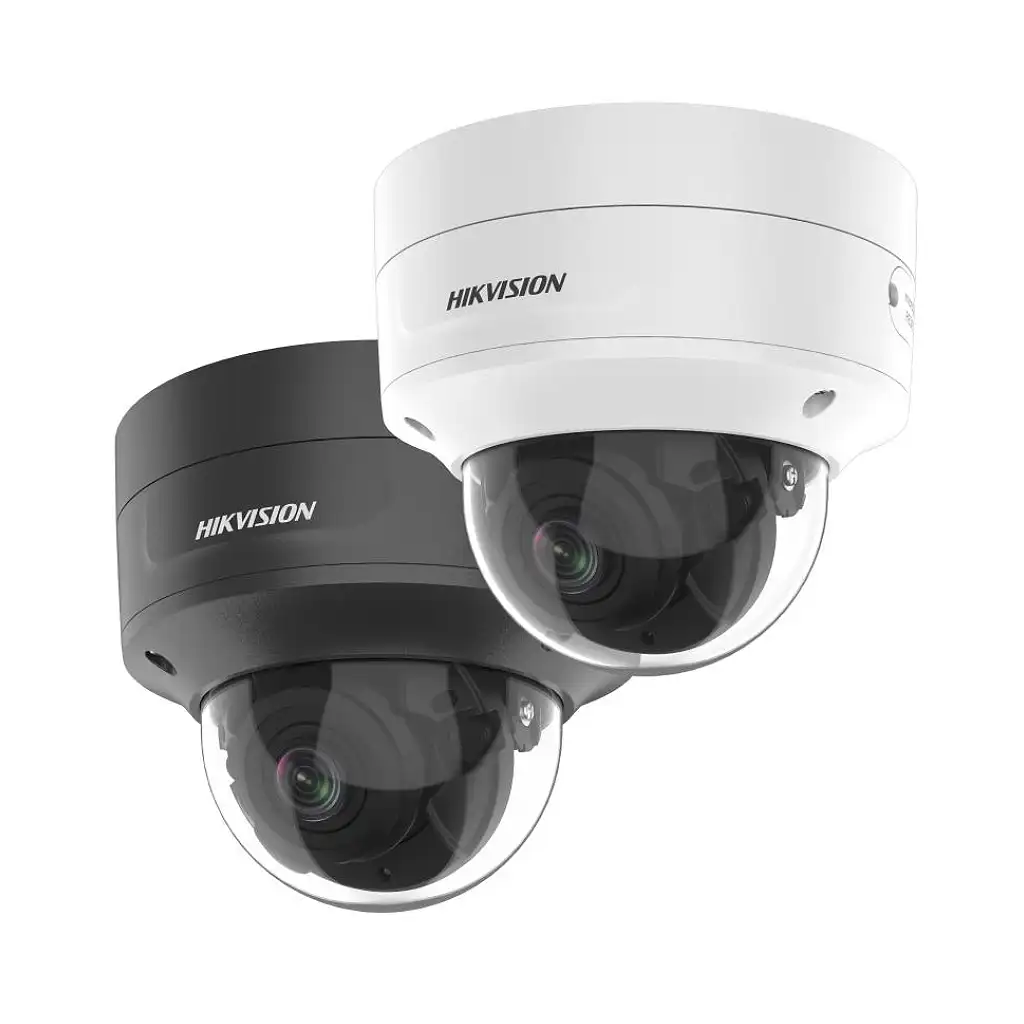

System uzupełniły dwie kamery Hikvision DS-2CD2746G2-IZS. Zamontowaliśmy je przy wejściu do budynku obsługi terminalu oraz przy wejściu do budynku technicznego. Punkty znajdowały się poza strefami zagrożenia wybuchem, dlatego zamiast kamer z obudową ze stali 316L mogliśmy zastosować kompaktowe urządzenia kopułowe.
Kopułowa konstrukcja jest mniej podatna na przypadkowe przestawienie i utrudnia szybkie rozpoznanie kierunku, w którym skierowany jest obiektyw. Model oferuje rozdzielczość 4 MP, regulowaną ogniskową, funkcje poprawiające obraz przy słabym oświetleniu oraz analitykę AcuSense. Pozwala to uzyskać dokładniejszy kadr wejścia i ograniczyć alarmy do zdarzeń dotyczących człowieka lub pojazdu.
Tak zaplanowany montaż kamer w terminalu paliwowym zapewnił nie tylko nadzór nad infrastrukturą i ruchem ciężarowym, ale również kontrolę dostępu do budynków wykorzystywanych przez pracowników.
— Montaż kamer w terminalu paliwowym – przebieg prac
Po wyznaczeniu 16 punktów rozpoczęliśmy prace instalacyjne. Sposób mocowania dopasowaliśmy do konstrukcji obiektów, wysokości montażu oraz masy poszczególnych urządzeń. Szczególnej uwagi wymagały kamery przeciwwybuchowe ze stalową obudową, które są znacznie cięższe od standardowych kamer tubowych i kopułowych.
Równolegle przygotowaliśmy połączenia potrzebne do transmisji obrazu i zasilania. Trasy przewodów zabezpieczyliśmy przed wpływem warunków atmosferycznych oraz możliwością uszkodzenia mechanicznego. W punktach znajdujących się w strefach zagrożenia wybuchem znaczenie miała nie tylko sama kamera, lecz także sposób wprowadzenia przewodów, zastosowany osprzęt i zgodność całego rozwiązania z wymaganiami danego miejsca.
Po zamontowaniu urządzeń ustawiliśmy kadry. W strefach przeładunkowych sprawdziliśmy widoczność pojazdu i obsługiwanej instalacji. Na drogach oraz placu kontrolowaliśmy, czy kamery obejmują tor przejazdu bez pozostawiania martwych stref. Przy ogrodzeniu ustawiliśmy reguły analityczne, a przy bramach dopasowaliśmy kąt kamer ANPR do kierunku poruszania się pojazdów.
— Konfiguracja i testy systemu monitoringu
Ważnym etapem montażu kamer w terminalu paliwowym była konfiguracja parametrów obrazu i zapisu. Monitoring cyfrowy pozwolił zastosować inne ustawienia dla kamer obserwujących szerokie place, inne dla urządzeń skierowanych na instalacje technologiczne, a jeszcze inne dla kamer odczytujących tablice rejestracyjne. Skorygowaliśmy ogniskowe, ekspozycję, funkcję WDR i poziom kompresji.
System sprawdziliśmy w warunkach dziennych oraz przy ograniczonym oświetleniu. Reflektory pojazdów, metalowe elementy instalacji i intensywne światło mogą powodować odbicia lub prześwietlenia, dlatego ocenialiśmy nie tylko podgląd na żywo, ale również jakość odtwarzanych nagrań. Zweryfikowaliśmy działanie detekcji ludzi i pojazdów, reguł ochrony obwodowej oraz rozpoznawania tablic przy wjeździe i wyjeździe.
Dostęp do systemu otrzymały wyłącznie upoważnione osoby. Zastosowaliśmy indywidualne konta, odpowiedni podział uprawnień oraz ustawienia chroniące urządzenia przed nieautoryzowanym dostępem. Kadry ograniczyliśmy do obszarów niezbędnych dla celu monitoringu, a zapis i czas przechowywania nagrań mogą być zarządzane zgodnie z zasadami przyjętymi przez administratora obiektu.
— Efekty montażu kamer w terminalu paliwowym w Staszowie
Zastosowanie czterech rodzajów kamer Hikvision pozwoliło objąć nadzorem strefy o zupełnie różnych wymaganiach. Kamery DS-2XE6242F-IS/316L(D) zapewniły obraz z obszarów związanych z obsługą paliwa. Modele 8 MP kontrolują drogi, plac i ogrodzenie, kamery ANPR rejestrują pojazdy przekraczające bramy, a urządzenia kopułowe chronią wejścia do budynków.
Zrealizowany przez nas montaż kamer w terminalu paliwowym w Staszowie pokazuje, że skutecznego systemu nie buduje się poprzez zastosowanie jednego modelu w każdym punkcie. Najważniejsze jest dopasowanie konstrukcji kamery, obiektywu, rozdzielczości i funkcji analitycznych do zadania oraz warunków konkretnej strefy. Dzięki temu inwestor nie ponosi kosztu specjalistycznych urządzeń tam, gdzie nie są one wymagane, a newralgiczne części terminalu otrzymują ochronę odpowiadającą ich przeznaczeniu.
